Comprensione fondamentale dei relè
Un relè è un dispositivo di commutazione automatico che utilizza un piccolo segnale di corrente per controllare un circuito ad alta corrente. Nell'automazione industriale, negli elettrodomestici, nei sistemi di alimentazione e nelle apparecchiature di comunicazione, i relè fungono sia da "ponte" che da "guardiano". Possono amplificare segnali, isolare circuiti e ottenere funzioni di controllo complesse attraverso combinazioni logiche.
Tra le numerose categorie di relè, i relè elettromeccanici (EMR) e i relè a stato solido (SSR) sono i due tipi più diffusi. Sebbene i loro obiettivi funzionali siano simili (entrambi "controllano la commutazione dei circuiti di uscita tramite segnali di controllo sul lato di ingresso"), i loro principi di funzionamento e le strutture interne sono fondamentalmente diversi. Ciò porta a variazioni nella durata, nella velocità di risposta, nell'affidabilità e negli scenari applicativi adatti. Comprendere queste differenze aiuta gli ingegneri a fare scelte ottimali in base ai requisiti del progetto.
Principi di funzionamento dei relè elettromagnetici e dei relè a stato solido
Relè elettromagnetico (EMR)

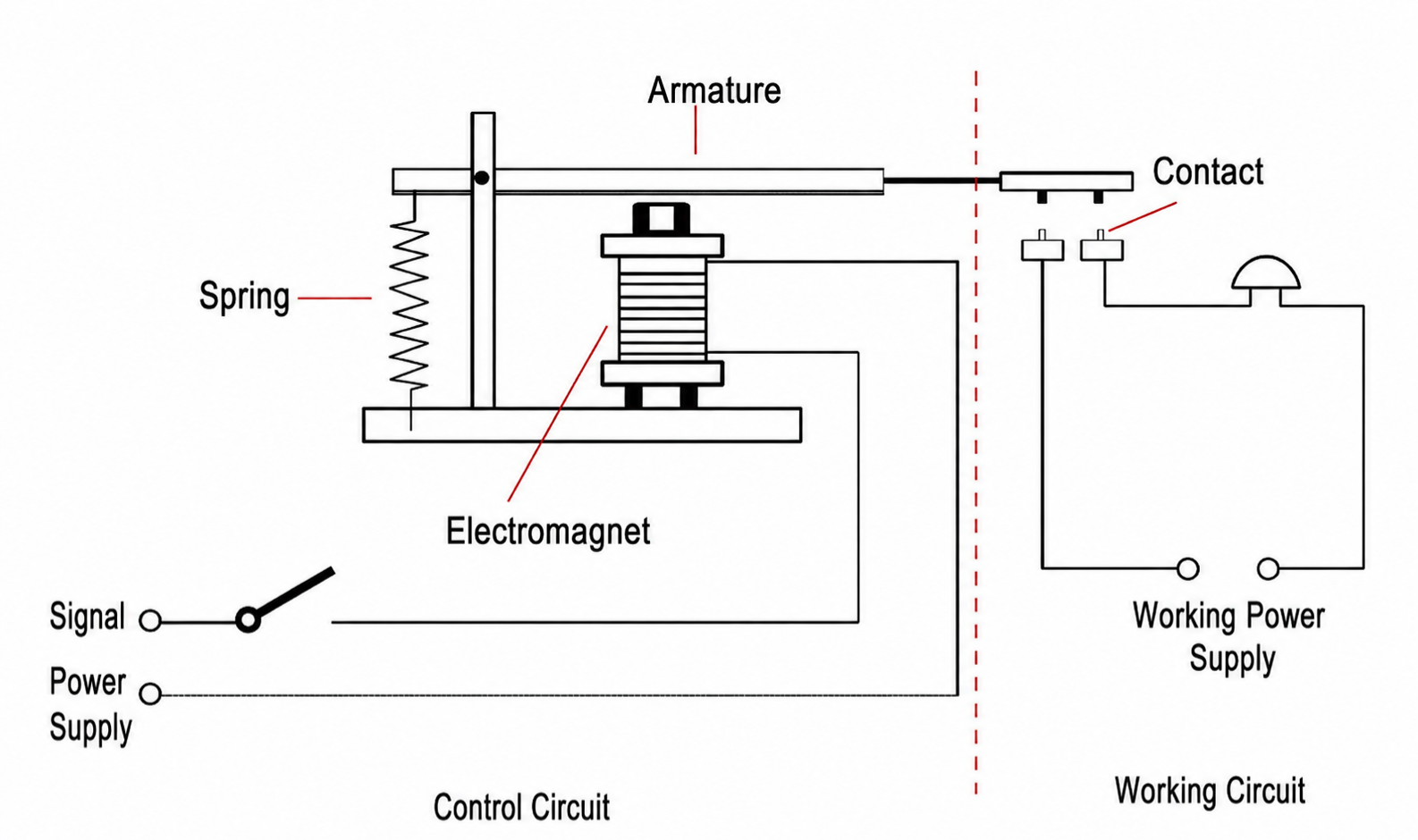

La storia dei relè elettromagnetici risale allo sviluppo della tecnologia telegrafica nel XIX secolo. Il loro funzionamento si basa sull'induzione elettromagnetica: quando la bobina all'estremità di controllo viene eccitata, genera un campo magnetico che attrae l'armatura, provocando la chiusura o l'apertura dei contatti meccanici e quindi il controllo del circuito di carico.
Caratteristiche:
- Contiene parti fisiche in movimento (contatti e armatura).
- Il processo di controllo assomiglia a un "interruttore fisico", con stati di accensione/spegnimento intuitivi e chiari.
- Soggetto a usura meccanica, formazione di archi e problemi di rimbalzo dei contatti.
Relè a stato solido (SSR)

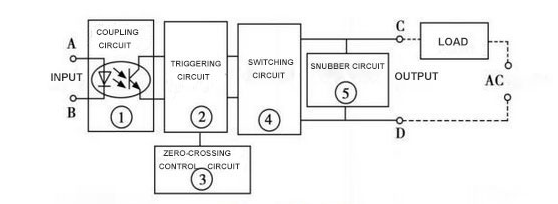

I relè a stato solido sono un nuovo tipo di relè emerso negli ultimi decenni con lo sviluppo di dispositivi a semiconduttore di potenza. Non contengono contatti meccanici internamente e sono generalmente composti da componenti quali optoaccoppiatori, tiristori (SCR), triac, MOSFET o IGBT. Il segnale di controllo all'estremità di ingresso è otticamente isolato e quindi comanda l'accensione o lo spegnimento dei dispositivi a semiconduttore di potenza, controllando così il circuito di carico.
Caratteristiche:
- Nessun componente meccanico; la commutazione avviene tramite elementi elettronici.
- Elevata velocità di commutazione (tipicamente a livello di millisecondi o addirittura microsecondi).
- Funzionamento silenzioso senza archi o usura meccanica.
- Presenta una caduta di tensione diretta e una corrente di dispersione minima.
Prestazioni chiave e differenze caratteristiche
Le variazioni delle prestazioni dei relè spesso determinano direttamente il loro valore applicativo. Le distinzioni chiave includono:
Velocità di commutazione
I relè elettromagnetici, vincolati dal funzionamento meccanico, in genere commutano entro 5–20 millisecondi. I relè a stato solido, completamente controllati da componenti elettronici, raggiungono tempi di risposta inferiori a 1 millisecondo, rendendoli adatti al controllo ad alta frequenza.
Durata e affidabilità
La durata della vita dell'EMR dipende dalla durata del contatto. Mentre la resistenza meccanica può raggiungere milioni di cicli, la resistenza elettrica spesso raggiunge il picco a centinaia di migliaia di cicli, con un degrado significativo in condizioni di corrente elevata o di commutazione frequente. Gli SSR non presentano usura meccanica e teoricamente offrono una durata di vita quasi infinita. Possono funzionare stabilmente a lungo termine purché i componenti elettronici rimangano intatti.
Rumore e interferenze elettromagnetiche
Gli EMR producono un "clic" durante la commutazione e la formazione di archi tra i contatti può causare interferenze elettromagnetiche. Gli SSR funzionano in modo completamente silenzioso senza formazione di archi, il che li rende particolarmente adatti per apparecchiature mediche, di laboratorio e di comunicazione sensibili al rumore.
Consumo energetico e generazione di calore
Gli EMR consumano energia quando alimentano la bobina, ma la caduta di tensione sui contatti è estremamente bassa una volta conduttivi, con conseguente consumo energetico aggiuntivo trascurabile nella sezione di carico. Gli SSR generano un notevole calore a causa della caduta della tensione di conduzione quando la corrente di carico aumenta, rendendo necessaria una progettazione aggiuntiva per la dissipazione del calore.
Isolamento e sicurezza
Gli EMR non presentano praticamente alcuna corrente di dispersione quando i contatti sono aperti, garantendo un eccellente isolamento. Gli SSR hanno tipicamente una piccola corrente di dispersione nello stato spento, che richiede particolare attenzione per le applicazioni che richiedono "perdite zero" (ad esempio, strumenti di misura, apparecchiature mediche).
Scenari applicativi e considerazioni sulla selezione
La selezione del relè dipende dal tipo di carico, dalla frequenza di controllo, dall'ambiente operativo e dai vincoli di budget.
Scenari adatti per relè elettromagnetici
Controllo a bassa frequenza : Carichi tradizionali come illuminazione, riscaldatori e motori.
Sbalzi di corrente elevati : I contatti EMR resistono meglio alle correnti di spunto.
Vincoli di bilancio : Gli EMR offrono costi contenuti e facilità di manutenzione e sostituzione.
Scenari adatti per relè a stato solido
Controllo ad alta frequenza : Commutazione rapida in linee di produzione automatizzate.
Ambienti sensibili al rumore : Ospedali, laboratori, strumenti di precisione.
Condizioni dure : Gli SSR forniscono maggiore affidabilità in ambienti con vibrazioni elevate o umidità elevata.
Tendenza verso l’uso ibrido
Gli ingegneri spesso combinano EMR e SSR all'interno dei sistemi. Ad esempio, gli SSR gestiscono la commutazione rapida ad alta frequenza mentre gli EMR forniscono l'isolamento finale o la disconnessione di emergenza del circuito. Questo approccio prolunga la durata della vita riducendo i costi.
Confronto tra test di durata e affidabilità
La durata della vita è un parametro fondamentale nelle applicazioni di ingegneria dei relè. I dati sperimentali illustrano:
- Un tipico EMR raggiunge 100.000 cicli elettrici alla corrente nominale, estendendosi a 500.000 cicli in condizioni di carico leggero.
- In condizioni identiche, un SSR può facilmente resistere a decine di milioni di operazioni di commutazione, con la sua durata determinata in gran parte dalla capacità di resistenza alla tensione e dalla dissipazione termica dei suoi componenti semiconduttori.
Inoltre, gli SSR in genere superano gli EMR in ambienti difficili. Ad esempio, in scenari di elevata umidità o vibrazioni elevate, i contatti EMR possono ossidarsi, rimbalzare o addirittura gripparsi, mentre gli SSR rimangono inalterati da fattori meccanici.
Tendenze di sviluppo futuro
Con l’avvento della produzione intelligente, dell’Internet delle cose e della nuova energia, la domanda di relè si sta evolvendo in nuove direzioni:
Controllo ad alta frequenza : Poiché le apparecchiature di automazione fanno sempre più affidamento sul controllo ad alta velocità, la quota di mercato degli SSR continuerà ad espandersi.
Elevata potenza e ottimizzazione termica : I progressi nella tecnologia dei semiconduttori ridurranno gradualmente le perdite di conduzione nei nuovi SSR, diminuendo la dipendenza dalla dissipazione del calore.
Relè intelligenti : I futuri relè potrebbero integrare funzionalità di monitoraggio dello stato, autoprotezione e comunicazione remota, evolvendo verso “moduli intelligenti”.
Relè ibridi : Combinando l'elevata capacità di trasporto di corrente dell'EMR con le prestazioni di commutazione ad alta velocità dell'SSR, i relè ibridi vengono sviluppati da un numero crescente di produttori.
Tabella di confronto – Relè elettromagnetici e relè a stato solido
| Aspetto | Relè elettromagnetico (EMR) | Relè a stato solido (SSR) |
|---|---|---|
| Principio di funzionamento | La bobina elettromagnetica aziona i contatti meccanici | I dispositivi a semiconduttore si accendono/spengono |
| Velocità di commutazione | 5 – 20 ms | < 1 ms |
| Durata della vita | Usura meccanica, ~10⁴ – 10⁶ cicli | Quasi infinito, limitato solo dalla vita dei semiconduttori |
| Rumore | “clic” udibile | Completamente silenzioso |
| Archi e interferenze | Archi ed EMI presenti | Nessun arco, bassa interferenza |
| Potenza e calore | La bobina consuma energia; i contatti hanno una caduta molto bassa | Caduta di tensione di conduzione; richiede dissipazione di calore |
| Corrente di dispersione | Quasi zero quando aperto | Esiste una piccola corrente di dispersione |
| Costo | Costo iniziale inferiore; facile manutenzione | Anticipo più elevato; necessita di progettazione termica |
| Applicazioni tipiche | Scenari a bassa frequenza, con picchi elevati e sensibili ai costi | Scenari ad alta frequenza, silenziosi, difficili o a lungo termine |
Domande frequenti
D1: È possibile scambiare direttamente un EMR e un SSR?
No, non semplicemente. I requisiti di azionamento (bobina rispetto a ingresso CC/CA), le caratteristiche di uscita (contatto meccanico rispetto a caduta di tensione del semiconduttore) e la compatibilità di carico (AC/CC universale rispetto a possibilmente limitato) differiscono. Prima della sostituzione, controllare attentamente la tensione di ingresso, la capacità di corrente di uscita, il tipo di carico (resistivo, induttivo, capacitivo) e le condizioni di dissipazione del calore.
D2: Qual è il vantaggio della funzione “zero-crossing” in un SSR?
L'attivazione al passaggio per lo zero (comune negli SSR CA) commuta l'uscita vicino al punto di passaggio per lo zero della tensione CA, riducendo notevolmente la corrente di spunto e le interferenze elettromagnetiche. È ideale per carichi resistivi (ad esempio riscaldatori). Per i carichi induttivi, il passaggio per lo zero può causare problemi di controllo di fase; al suo posto dovrebbe essere utilizzato un SSR ad accensione casuale.
D3: I contatti EMR tendono a bruciarsi. Come si può prolungare la vita elettrica?
Diverse misure aiutano: ① Aggiungere uno smorzatore RC o un varistore sul carico per sopprimere l'arco; ② Declassare la portata del contatto (ad esempio, utilizzare un contatto da 10 A per soli 5 A); ③ Evitare commutazioni frequenti sotto carico; ④ Per carichi induttivi come i motori, installare ulteriori dispositivi di estinzione dell'arco.
D4: Gli SSR generano calore significativo. Come dovrebbe essere progettata correttamente la dissipazione del calore?
Generazione di calore SSR ≈ caduta di tensione diretta × corrente di carico. Selezionare un dissipatore adeguato in base alla resistenza termica riportata nella scheda tecnica; aggiungere una ventola o un raffreddamento ad aria forzata, se necessario. Applicare grasso termico e garantire un buon flusso d'aria attorno al dissipatore di calore. Per il funzionamento continuo a pieno carico, è consigliabile declassare al 60‑80% della corrente nominale.
D5: Per le applicazioni che richiedono più contatti (ad esempio DPDT), devo utilizzare un EMR?
Tradizionalmente, gli EMR offrono configurazioni di contatti multipli (DPDT, 3PDT, ecc.), mentre la maggior parte degli SSR sono SPST. Tuttavia, è possibile combinare più SSR o utilizzare moduli SSR multicanale specializzati per ottenere funzioni simili, anche se i costi e le dimensioni aumentano. Se un singolo dispositivo deve gestire più percorsi di commutazione, un EMR rimane la scelta più conveniente.
