Panoramica del prodotto
Il FH80NE-40 è un relè CC ad alta tensione da 40 A progettato per sistemi ad alta tensione nei veicoli a nuova energia. È destinato principalmente alle applicazioni con relè di precarica e relè di riscaldamento. Il prodotto fornisce una capacità di trasporto di corrente continua di 40 A a 85°C, un carico nominale di 40 A 450 V CC e una tensione di commutazione massima fino a 750 V CC. Supporta inoltre capacità di corrente elevata di breve durata, rendendolo adatto a scenari di montaggio su PCB con elevati requisiti di affidabilità, capacità di resistenza dielettrica e dimensioni di spazio.
Il product uses a 1A normally open contact, with AgSnO₂ contact material and an initial contact resistance of ≤5mΩ (6VDC 20A). Its outline dimensions are only 30×29.2×30.1mm, and its weight is approximately 55g, balancing high-voltage switching capability with a compact design. The product complies with IEC 60664-1 safety requirements and RoHS environmental standards. UL/C-UL, TUV, and CQC certifications are pending.

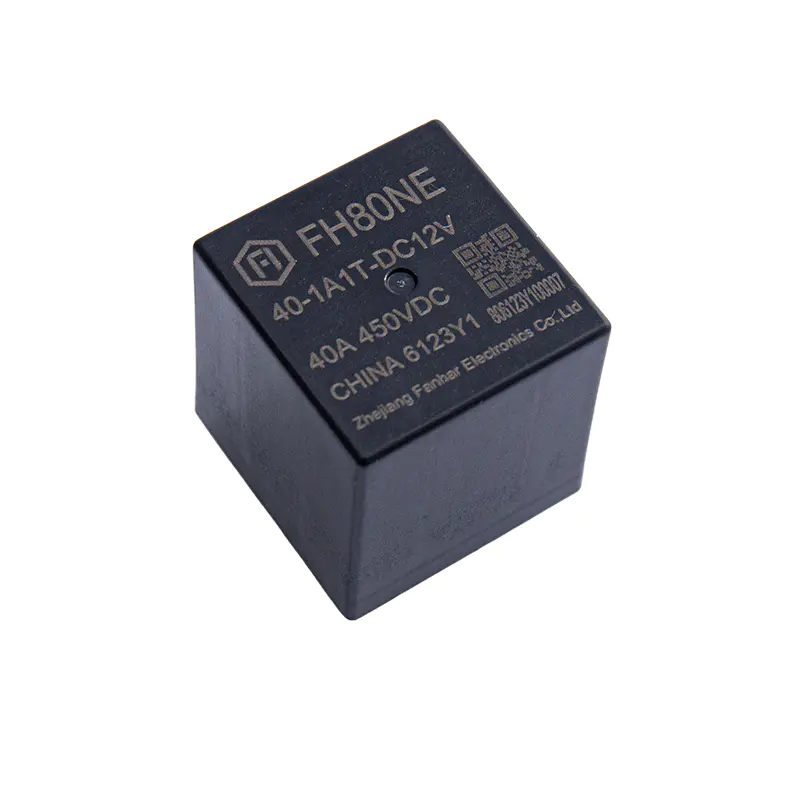

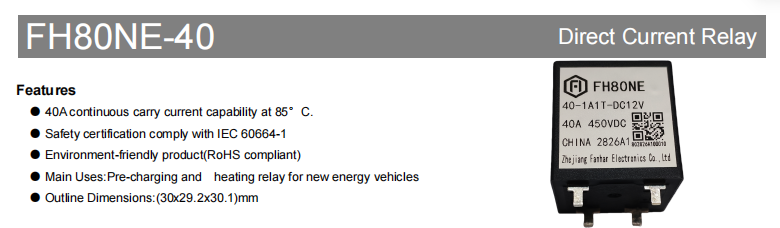

Relè CC ad alta tensione FH80NE-40 40 A 450 V CC Il FH80NE-40 is a 40A high-voltage DC relay for new energy vehicle pre-charging and heating applications. It offers 40A continuous current at 85°C, rated load 40A 450VDC, and maximum switching voltage 750VDC. With AgSnO₂ contacts, PCB terminals, IEC 60664-1 and RoHS compliance, it suits high-voltage DC control in BMS/PDU and PTC heating systems. UL/C-UL, TUV, and CQC certifications are pending. Visualizza il prodotto → Sfondo dell'applicazione industriale
Con lo sviluppo di piattaforme ad alta tensione nei veicoli a nuova energia, i circuiti di precarica e i circuiti di gestione termica hanno requisiti sempre più elevati per i relè:
Relè di precarica : Al momento dell'accensione, la resistenza di precarica limita la corrente di carica del condensatore del bus per evitare che i contatti del relè principale si saldano a causa della corrente di spunto. Una volta completata la precarica, il relè principale si chiude e il relè di precarica si apre. L'FH80NE-40 ha una capacità di trasporto di corrente continua di 40 A e una capacità di corrente elevata di breve durata, che lo rendono adatto come componente di controllo nei circuiti di precarica.
Relè di riscaldamento : Scenari come la gestione termica della batteria e i riscaldatori PTC nei veicoli a nuova energia richiedono relè CC ad alta tensione per controllare l'accensione/spegnimento dei circuiti di riscaldamento. Il carico nominale di 450 V CC dell'FH80NE-40, la tensione di commutazione massima di 750 V CC e il materiale dei contatti AgSnO₂ possono soddisfare i requisiti di commutazione affidabile dei circuiti di riscaldamento ad alta tensione.
Montaggio su circuito stampato : Il prodotto utilizza una struttura terminale PCB, che ne facilita l'integrazione in unità di controllo elettroniche come BMS, PDU e scatole di distribuzione dell'alimentazione ad alta tensione. È adatto per il posizionamento e la saldatura automatizzati.
Prestazioni principali e vantaggi chiave
Forte capacità di carico e commutazione
Il FH80NE-40 has 40A continuous current-carrying capability at 85°C. Its rated load is 40A 450VDC (resistive load), its maximum switching voltage is up to 750VDC, its maximum breaking current is 50A (450VDC, ≥1 operation), and its maximum switching capacity reaches 22500VA.
Il FH80NE-40 can not only continuously carry 40A at 85°C, but also withstand higher current surges for short periods: 80A for 60s, 160A for 5s, 240A for 3s, and 400A for 0.6s.
Questa capacità gli consente di gestire le condizioni di spunto e di corrente elevata istantanea nei circuiti di precarica e di riscaldamento, rendendolo adatto per scenari di montaggio su PCB nei sistemi CC ad alta tensione di veicoli a nuova energia.
Risposta rapida e lunga durata
Il FH80NE-40 provides fast operation: operate time ≤30ms and release time ≤10ms (at rated voltage), meeting the response speed requirements of high-voltage DC circuits.
In termini di vita:
- Vita meccanica: 1×10⁵ op
- Durata elettrica (carico resistivo):450 V CC / 40 A: 1×10³ op,450 V CC / 10 A: 1×10⁴ op
Durante la selezione effettiva, la durata deve essere valutata in base alla corrente di carico, alla tensione e alla frequenza di commutazione per garantire che siano soddisfatti i requisiti di funzionamento del sistema a lungo termine.
Eccellenti prestazioni di isolamento e resistenza dielettrica
Il FH80NE-40 performs reliably in terms of insulation and dielectric withstand:
- Resistenza di isolamento (iniziale): 1000 MΩ (500 V CC)
- Rigidità dielettrica (iniziale):Tra contatti aperti: 2000VAC / 1min,Tra bobina e contatti: 3000VAC / 1min
Il product complies with IEC 60664-1 safety requirements and RoHS environmental standards, providing protection for safe isolation and reliable operation of high-voltage DC systems.
Materiale di contatto avanzato e bassa resistenza di contatto
Il FH80NE-40 uses AgSnO₂ (silver tin oxide) contact material, with a 1A normally open contact form. AgSnO₂ offers good conductivity, arc erosion resistance, and environmental friendliness, making it suitable for frequent switching and high-voltage DC control applications.
Il initial contact resistance is ≤5mΩ (6VDC 20A), which helps reduce conduction loss and temperature rise, improving system efficiency and reliability.
Specifiche della bobina e progettazione dell'efficienza energetica
Il FH80NE-40 offers five coil voltage options: DC6V, DC9V, DC12V, DC24V, and DC48V, with a rated power of 3W. Detailed parameters are as follows:
| Tensione nominale | Tensione di funzionamento VCC | Tensione di rilascio VCC | Corrente nominale (±10%) | Resistenza della bobina (±10%) | Potenza nominale | Tensione massima (resistenza di breve durata) |
|---|---|---|---|---|---|---|
| CC 6 V | ≤4,50 | ≥0,30 | 500 mA | 12Ω | 3W | CC 7,2 V |
| CC 9 V | ≤6,75 | ≥0,45 | 333,3 mA | 27Ω | CC 10,8 V | |
| CC 12 V | ≤9.00 | ≥1,2 | 250 mA | 48Ω | CC 14,4 V | |
| CC 24 V | ≤18.00 | ≥2,4 | 125 mA | 192Ω | CC 28,8 V | |
| CC 48 V | ≤36,00 | ≥4,8 | 62,5 mA | 768Ω | CC 57,6 V |
Nota: per evitare surriscaldamenti e bruciature, la tensione applicata alla bobina non deve superare la tensione di mantenimento massima per un periodo prolungato. La tensione massima è la tensione più alta che il relè può sopportare per un breve periodo.
Adattabilità ambientale e prestazioni meccaniche
Il FH80NE-40 performs well in environmental adaptability and mechanical performance: its operating temperature range is -40°C to 85°C, and its humidity range is 5% to 85%RH. Its shock resistance is functional 196m/s² (10g) and destructive 490m/s² (100g); its vibration resistance is 10Hz to 500Hz, 49m/s². The product weighs approximately 55g (without accessories), has outline dimensions of 30×29.2×30.1mm, and uses a PCB terminal structure. When wiring, the load side has polarity (1 , 2-), and the coil side has no polarity (5, 6). The recommended copper soldering temperature for the load lead-out terminals is 260°C ± 5°C, with a soldering time of 3–5s.
Panoramica delle specifiche tecniche
| Articolo | Parametro |
|---|---|
| Modulo di contatto | 1A (1 contatto normalmente aperto) |
| Materiale di contatto | AgSnO₂ |
| Resistenza di contatto | ≤5 mΩ (6 V CC 20 A) |
| Corrente nominale | 40A |
| Carico nominale (resistivo) | 40 A 450 V CC |
| Tensione di commutazione massima | 750 V CC |
| Corrente di interruzione massima | 50 A (450 V CC, ≥ 1 operazione) |
| Capacità di commutazione massima | 22500VA |
| Resistenza di isolamento | 1000 MΩ |
| Rigidità dielettrica (iniziale) | Tra contatti aperti: 2000VAC/1min; tra bobina e contatti: 3000VAC/1min |
| Tempo di funzionamento | ≤30ms (alla tensione nominale) |
| Tempo di rilascio | ≤10ms (alla tensione nominale) |
| Vita meccanica | 1×10⁵ ops |
| Vita elettrica | Commutazione: 1×103ops（450 V CC, 40 A） Commutazione: 1×104ops（450 V CC, 10 A） Commutazione:4×103ops（650VDC,12A） Produzione: 7,5×104 ops（450 V CC, 35 A） Produzione: 5×104ops（750VDC,40A） |
| Capacità di carico corrente | 40A 60A:30min 80A:anni '60 160A: 5 secondi 240A:3s 400 A: 0,6 secondi |
| Temperatura ambiente | <-40°C a 85°C |
| Umidità | Dal 5% all'85% di umidità relativa |
| Peso | ca. 55 g |
| Dimensioni del contorno | 30×29,2×30,1 mm |
| Struttura terminale | Terminale PCB |
Nota: i dati sopra riportati sono valori iniziali. La specifica è solo di riferimento. Le specifiche sono soggette a modifiche senza preavviso.
Dimensioni, cablaggio e layout PCB
Il FH80NE-40 has outline dimensions of 30×29.2×30.1mm and uses a PCB terminal structure. The bottom-view wiring method is: load side 1( ), 2(-), with polarity on the load side; coil side 5, 6, with no polarity on the coil side. For PCB layout, unspecified tolerances are generally ±0.1mm; for outline dimensions, when tolerances are not specified, dimensions ≤1mm are ±0.2mm, dimensions >1mm and <5mm are ±0.3mm, and dimensions ≥5mm are ±0.5mm.
Approvazioni e conformità di sicurezza
- Conforme ai requisiti di sicurezza IEC 60664-1.
- Prodotto conforme alla direttiva RoHS.
- Certificazioni UL/C-UL, TUV e CQC in attesa.
- Potenza nominale approvata: commutazione resistiva 40 A 450 V CC 1000 ops (1×10³ operazioni) a 85 °C.
- Il specific certification status is subject to the official certificates. Before selection, it is recommended to contact the manufacturer to confirm the latest certification progress.
Scenari applicativi tipici
Precarica del veicolo a nuova energia : capacità di trasporto di corrente continua di 40 A (85°C), tenuta di breve durata di 80 A/60 s, 160 A/5 s, 240 A/3 s e 400 A/0,6 s, adatto per il controllo on/off nei circuiti di precarica.
Riscaldamento dei veicoli a nuova energia : Carico nominale 40 A 450 V CC, tensione di commutazione massima 750 V CC, adatto per circuiti di riscaldamento ad alta tensione come il riscaldamento PTC.
Gestione termica batteria/controllo riscaldamento PTC : Temperatura di funzionamento da -40°C a 85°C, contatti AgSnO₂, adatti per ambienti ad alta e bassa temperatura nei veicoli.
Altri scenari di montaggio su PCB : Il lato carico ha polarità (1 , 2-), il lato bobina non ha polarità (5, 6), condizioni di saldatura 260°C ± 5°C / 3–5 s.
La selezione specifica deve essere confermata in base al carico effettivo, alla tensione della bobina, ai requisiti di durata e allo stato della certificazione.
Precauzioni per l'installazione e l'uso
Non far cadere il prodotto né sottoporlo a impatti esterni, in modo da mantenere i parametri di prestazione iniziali.
Temperatura di saldatura per terminali di uscita del carico in rame: 260°C ± 5°C, tempo di saldatura 3–5 s.
Il load side has polarity. Please connect 1( ) and 2(-) correctly; the coil side has no polarity.
Il coil voltage must not exceed the maximum holding voltage for an extended period to avoid overheating or burnout.
Questo relè è un modello progettato su misura. Gli esempi forniti sono solo di riferimento. Per una selezione dettagliata, contattare Zhejiang Fanhar Electronics Co., Ltd.
Il specification is for reference only. Specifications are subject to change without notice.
Domande frequenti
D1: Quali sono gli usi principali dell'FH80NE-40?
Viene utilizzato principalmente per relè di precarica e relè di riscaldamento di veicoli a nuova energia e può essere utilizzato anche in scenari di montaggio su PCB come la gestione termica della batteria, il controllo del riscaldamento PTC, BMS/PDU e circuiti di controllo CC ad alta tensione.
Q2: Quali sono il carico nominale e la capacità di commutazione massima dell'FH80NE-40?
Carico nominale: 40 A 450 V CC (carico resistivo); capacità massima di commutazione: 22500VA.
Q3: Quali sono le capacità di trasporto di corrente continua e di breve durata?
Ha una capacità di trasporto di corrente continua di 40 A a 85°C. Portata di corrente di breve durata: 80 A/60 s, 160 A/5 s, 240 A/3 s, 400 A/0,6 s.
Q4: Quali sono la tensione di commutazione massima e la corrente di interruzione massima?
Tensione di commutazione massima: 750 V CC; corrente di interruzione massima: 50 A (450 V CC, ≥ 1 operazione).
Q5: Quali sono la forma del contatto, il materiale del contatto e la resistenza del contatto?
Modulo di contatto: 1A normalmente aperto; materiale dei contatti: AgSnO₂; resistenza del contatto iniziale: ≤5mΩ (6VDC 20A).
Q6: La personalizzazione è supportata? Come ordinare?
Modulo di contatto: 1A normalmente aperto; materiale dei contatti: AgSnO₂; resistenza del contatto iniziale: ≤5mΩ (6VDC 20A).
Sommario
Il FH80NE-40 is a 40A high-voltage DC relay designed for high-voltage systems in new energy vehicles. It features a 40A 450VDC rated load, 750VDC maximum switching voltage, 40A@85°C continuous current-carrying capability, and short-time high-current capability. Its AgSnO₂ contacts, high insulation and dielectric withstand performance, fast operation, PCB mounting, and RoHS compliance make it suitable for high-voltage DC control scenarios such as pre-charging, heating control, PTC heaters, BMS, and PDU.
Per le specifiche più recenti, i certificati di certificazione, il supporto dei campioni o i consigli sulla selezione personalizzata, contattare Zhejiang Fanhar Electronics Co., Ltd.
