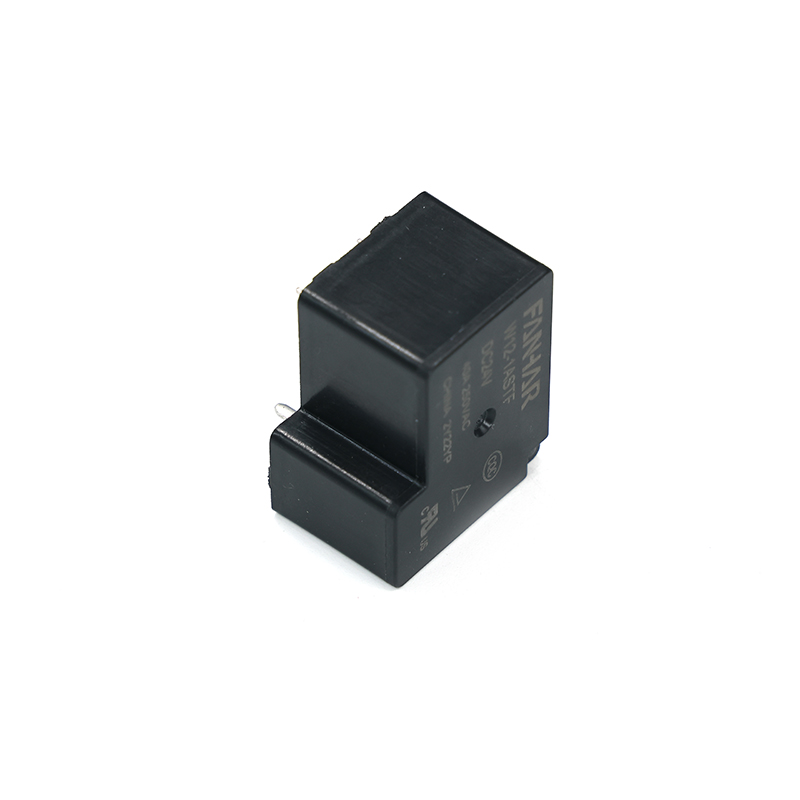

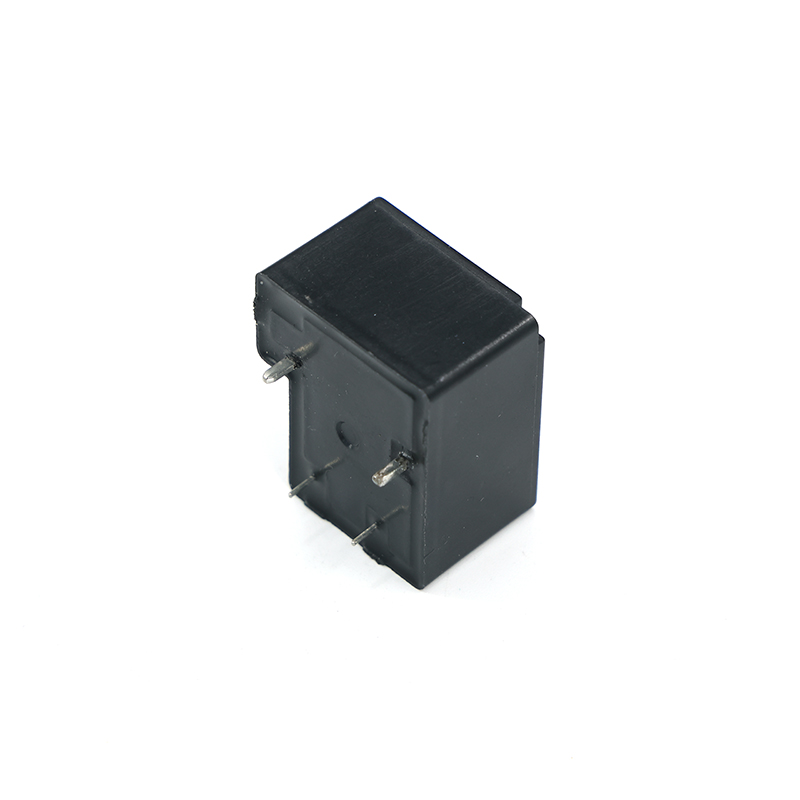

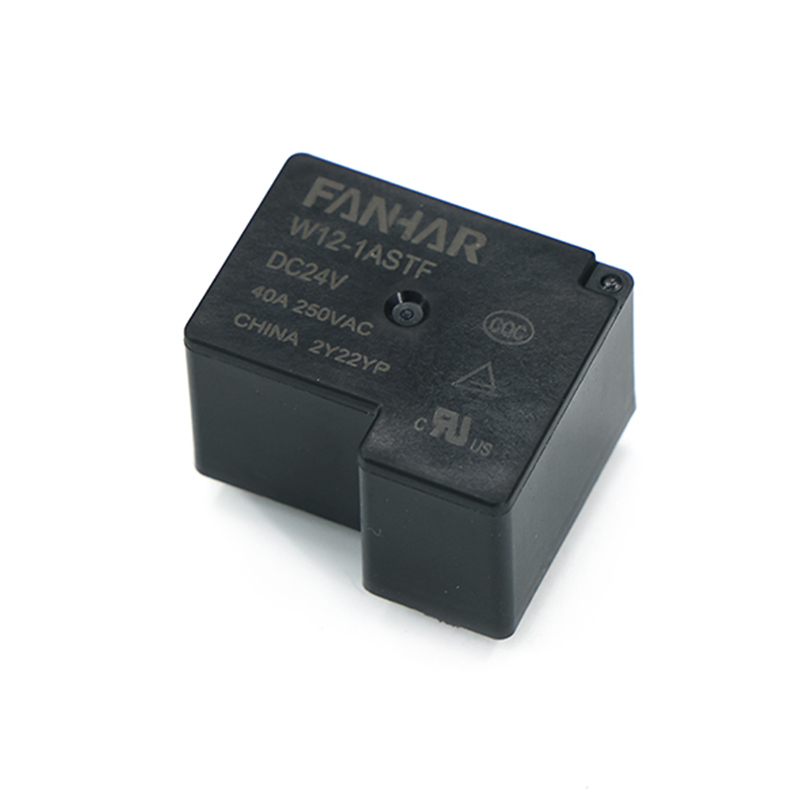

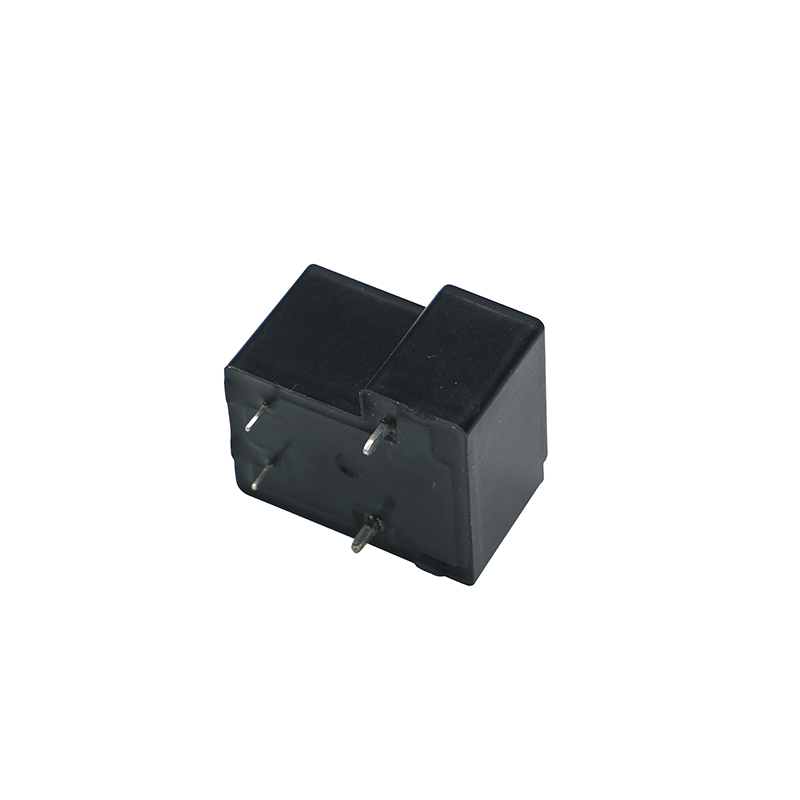

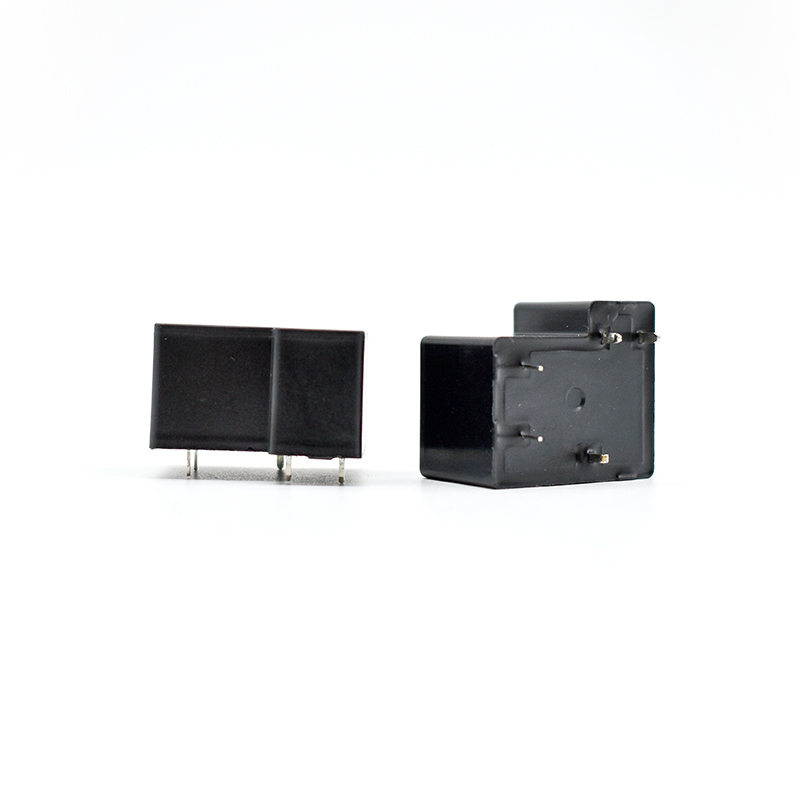

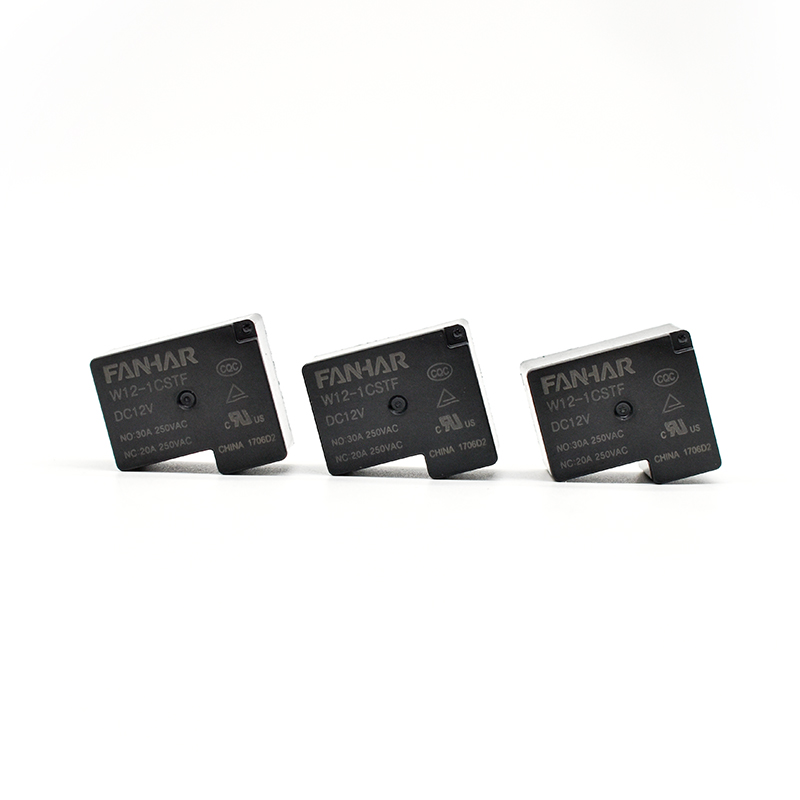

Relè di potenza W12 30A 40A conforme UL TUV CQC

Caratteristiche:

Capacità di commutazione dei contatti da 40 A

Tensione di rottura (tra bobina e contatti): 4KV

Possiamo fornire che la distanza tra i contatti sia di 1 mm e soddisfi lo standard VDE0126

Sistema di isolamento UL: Classe F

Prodotto rispettoso dell'ambiente (conforme alla direttiva RoHS)

Dimensioni contorno: (6×27,2×18,4) mm

Principali applicazioni: Veicoli elettrici e pile di ricarica, nuova energia fotovoltaica

Contattaci

Scarica

PRECEDENTE: Relè di potenza W12T 40A conforme UL TUV CQC SUCCESSIVO: Nessun articolo successivo

Parametri
Applicazione
Descrizione

Parametri

Specifiche	Articolo		Norma	Tipo BG
Contatta i dati	Disposizione dei contatti		1A, 1C	1A
	Resistenza di contatto (iniziale)		≤100 mΩ(6 V CC 1 A)	100 mΩ (6 V CC 1 A)

	Materiale di contatto		AgNi､AgSnO ₂
Valore nominale	Carico nominale (carico di resistenza)		30 A (standard)/40 A 250 V CA 20 A 30 V CC	30 A 250 V CA 20 A 48 V CC
	Tensione di commutazione massima		277 V CA/30 V CC	277 V CA/48 V CC
	Corrente di commutazione massima		40A
	Capacità di commutazione massima		10000VA/600W	7500VA/960W
	Carico minimo consentito		5 V CC 100 mA
Prestazioni elettriche	Resistenza di isolamento(iniziale)		1000 MΩ (500 V CC)
	Rigidità dielettrica (iniziale)	Tra contatti aperti	1500 V CA, 1 min	2500 V CA, 1 min
		Tra bobina e contatti	2500 V CA (standard)/4000 V CA, 1 min
	Tempo di funzionamento		≤15ms	≤20 ms
	Tempo di rilascio		≤10 ms	≤15ms
Prestazioni meccaniche	Resistenza agli urti	Funzionale	98 m/s ² (10G)
		Distruttivo	980 m/s ² (100G)
	Resistenza alle vibrazioni		10 Hz~55 Hz 1,5 mm DA
Resistenza	Meccanico		5×10 ⁶ ops
	Elettrico (temperatura ambiente)		40A 250 VCA 2×10 ⁴ operazioni(ON/OFF=1s/9s) 30A 250VAC 5×10 ⁴ operazioni(ON/OFF=1s/9s) 20A 30 V CC 1×10 ⁵ operazioni(ON/OFF=1s/9s)	40A 250 VCA 2×10 ⁴ operazioni(ON/OFF=1s/9s) 30A 250VAC 5×10 ⁴ operazioni(ON/OFF=1s/9s) 20A 48 V CC 5×10 ⁴ operazioni(ON/OFF=1s/9s)
Condizione operativa	Temperatura ambiente		-40℃~85℃
	Umidità		Dal 5% al 90%
Terminazione			PCB
Peso unitario			Circa 27 g
Costruzione			Sigillato in plastica, a prova di flusso

Descrizione

La capacità di commutazione del relè di potenza W12 da 40 A è un relè elettromagnetico ad alte prestazioni progettato per soddisfare le esigenze di commutazione di corrente elevata. Con una capacità di commutazione dei contatti fino a 40 A, questo relè è adatto per una varietà di applicazioni industriali, automobilistiche e commerciali. Le sue caratteristiche principali includono opzioni di personalizzazione flessibili come distanza tra i contatti (standard o >2,1 mm), forma dei contatti (contatto normalmente aperto da 1 A), imballaggio (pacchetto saldabile o in plastica), materiale dei contatti (AgSnO₂e sistema di isolamento (Classe F). Queste caratteristiche gli consentono di funzionare stabilmente in diverse condizioni ambientali, ad esempio i pacchetti saldabili sono consigliati in ambienti puliti, mentre i pacchetti in plastica sono adatti per ambienti inquinati. Il relè W12 supporta una varietà di specifiche di bobina e intervalli di tensione da 5 V a 110 V, che può adattarsi a diverse esigenze elettriche. Inoltre, il relè ha superato la certificazione di sicurezza per garantirne l'affidabilità e la sicurezza nelle applicazioni pratiche. Il suo design compatto e le prestazioni efficienti lo rendono una scelta ideale per i circuiti di collegamento, soprattutto per scenari in cui è necessario commutare frequentemente grandi correnti. Anche l'installazione e l'uso del relè W12 sono molto convenienti e gli utenti possono scegliere le specifiche della bobina e i tipi di pacchetto appropriati in base alle esigenze specifiche. il relè fornisce dimensioni di installazione dettagliate e linee guida operative per aiutare gli utenti a ottenere facilmente una configurazione efficiente. Con le sue prestazioni, opzioni di personalizzazione flessibili e certificazioni affidabili, il relè di potenza W12 da 40 A è diventato un componente importante in settori quali l'automazione industriale, l'elettronica automobilistica e la gestione dell'alimentazione..
