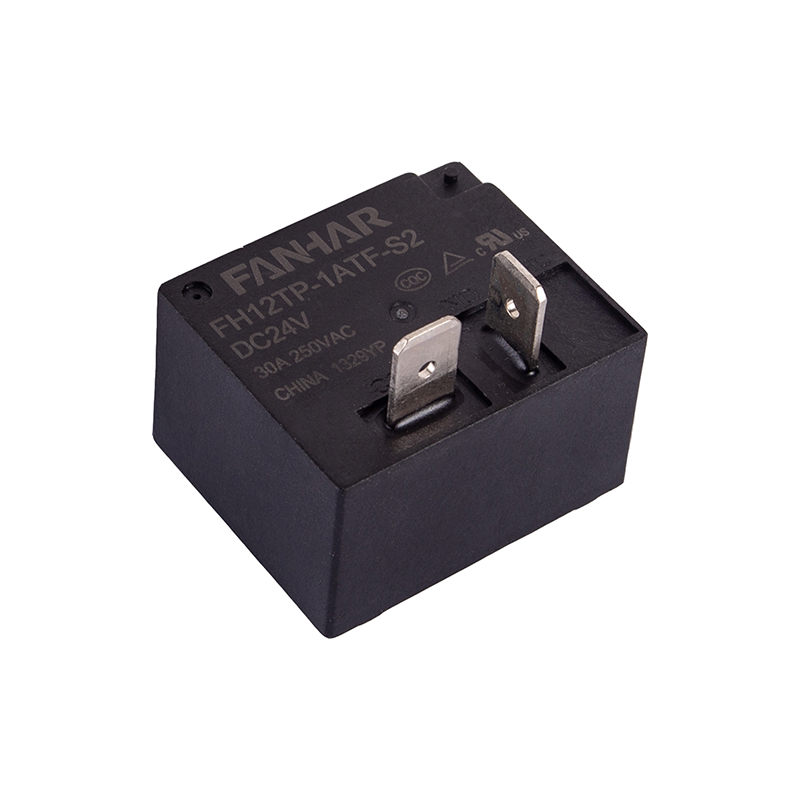

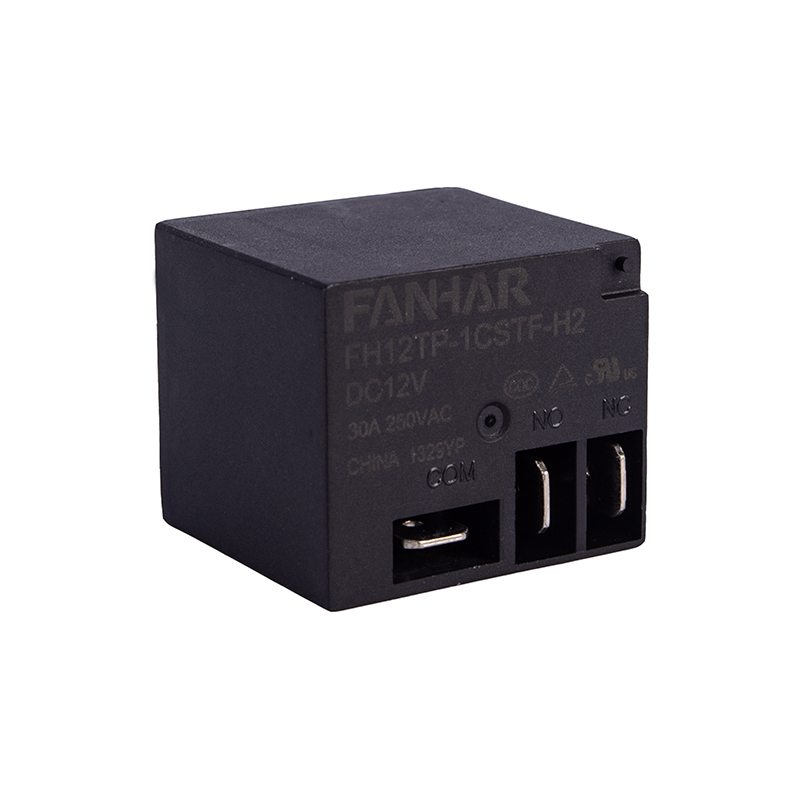

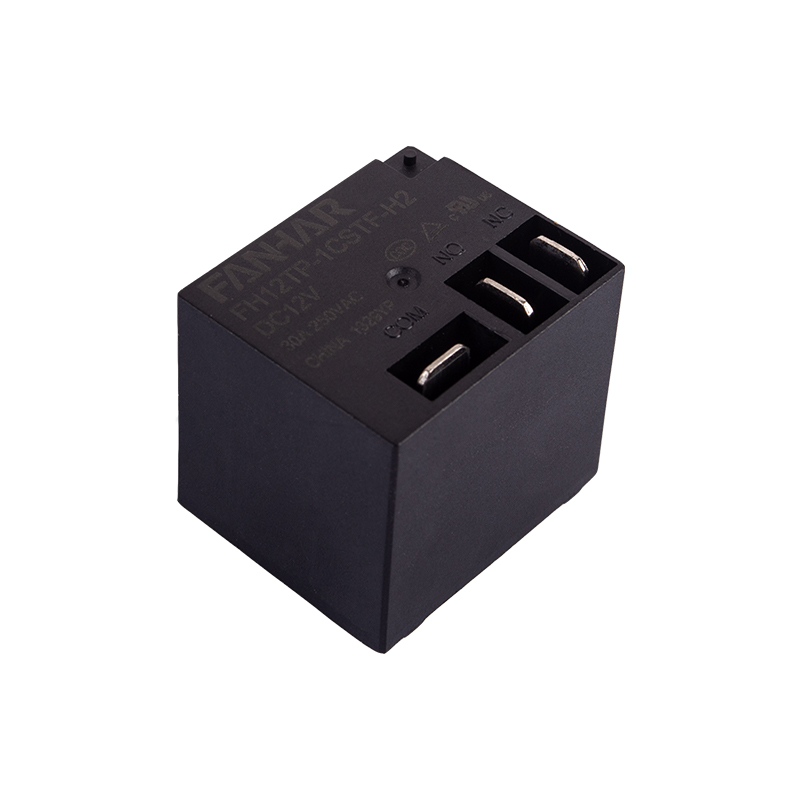

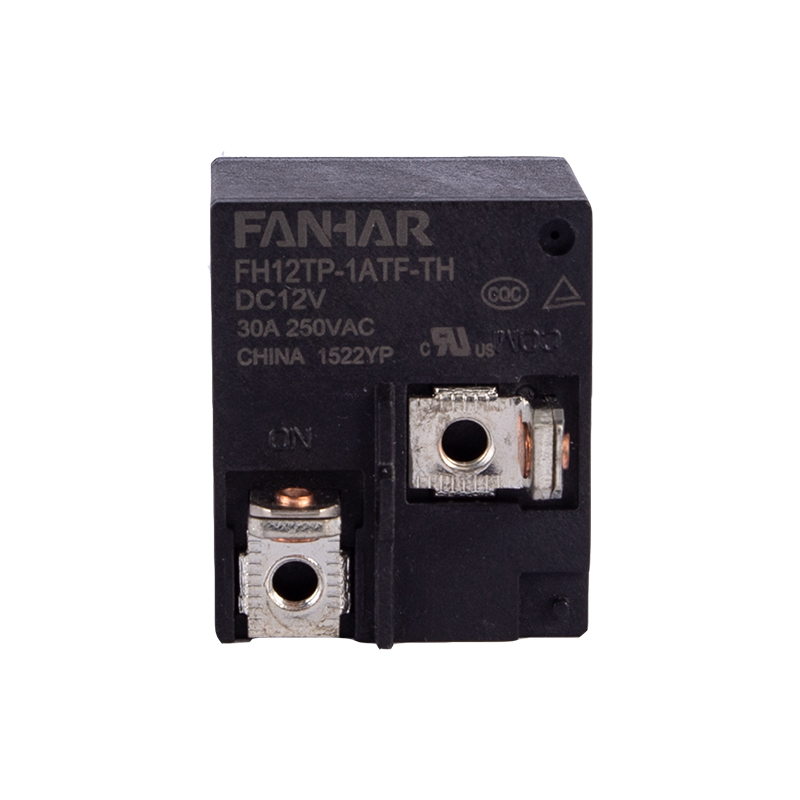

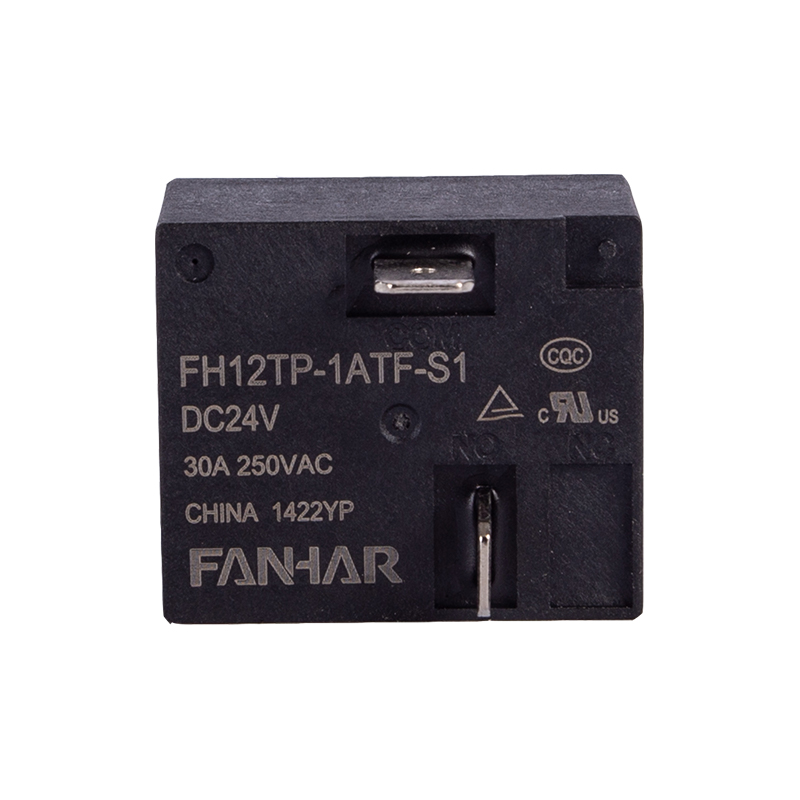

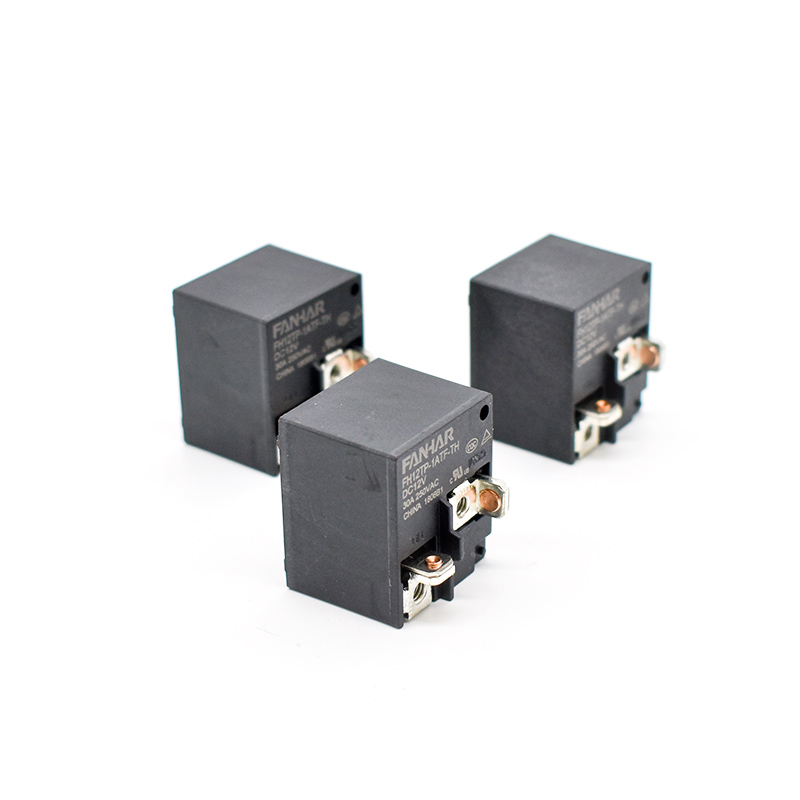

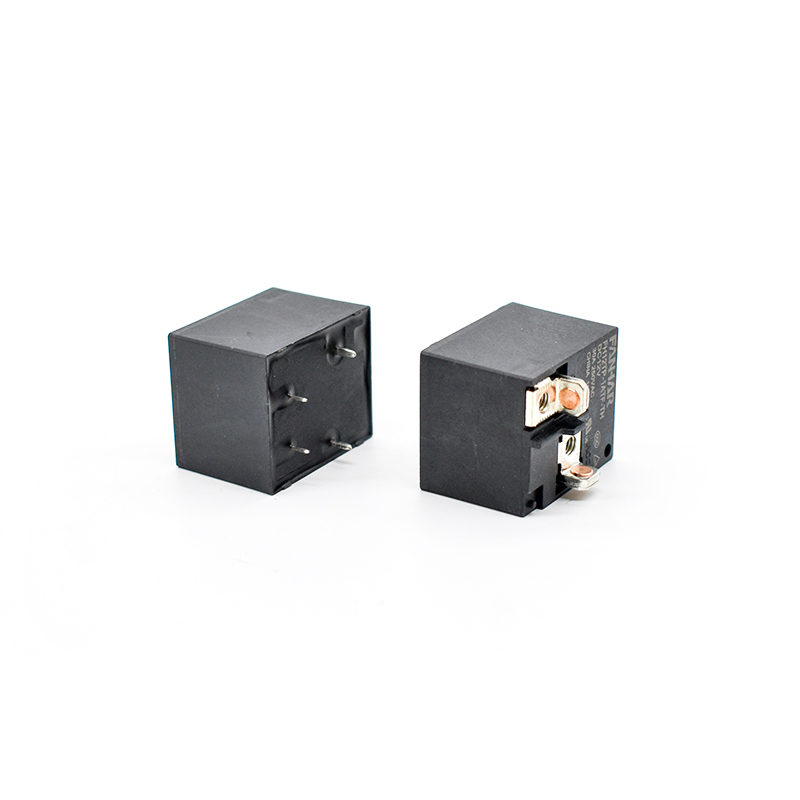

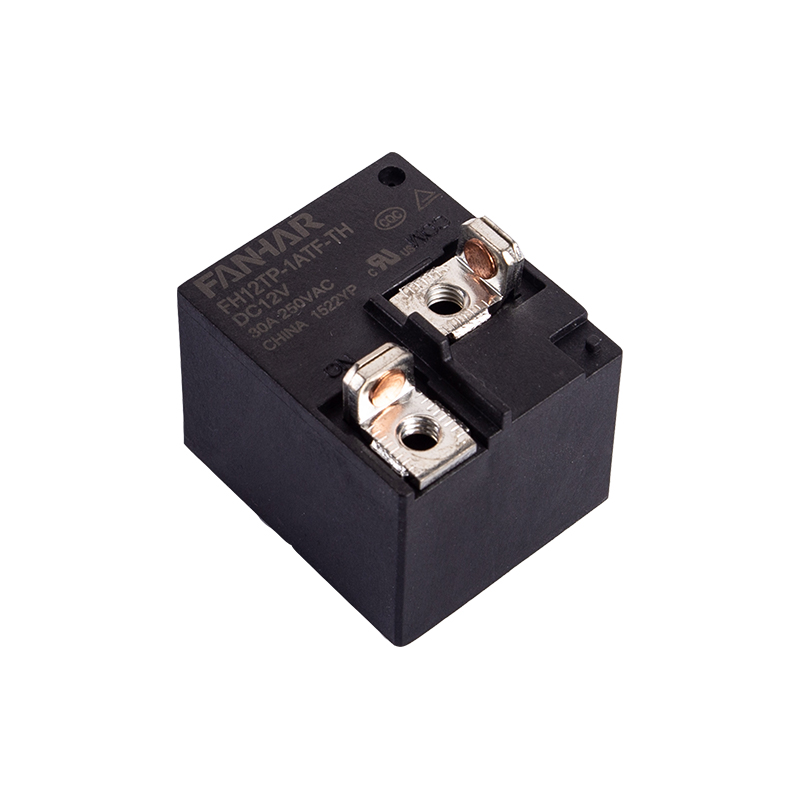

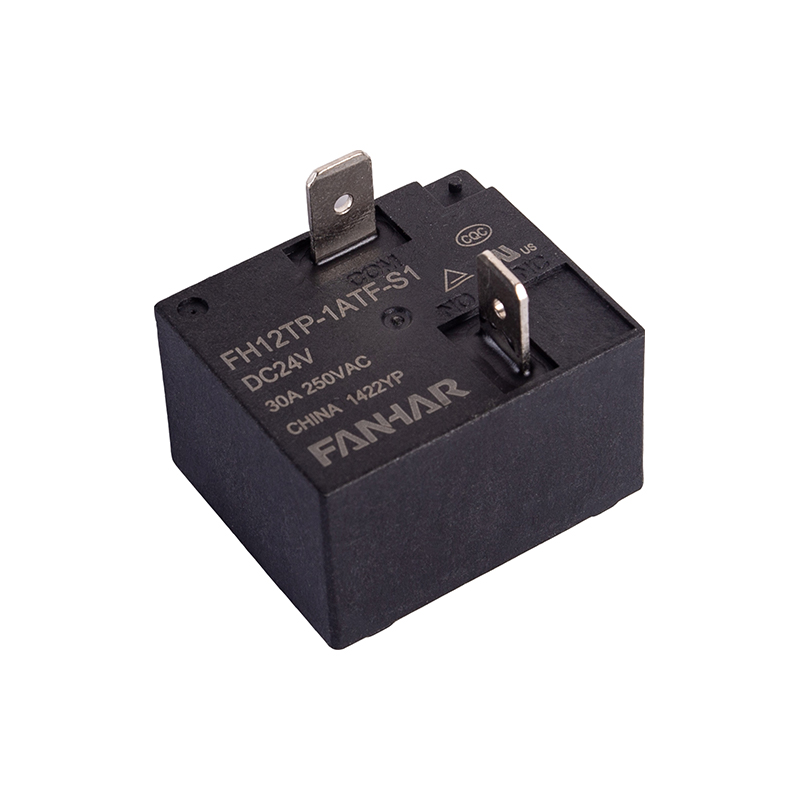

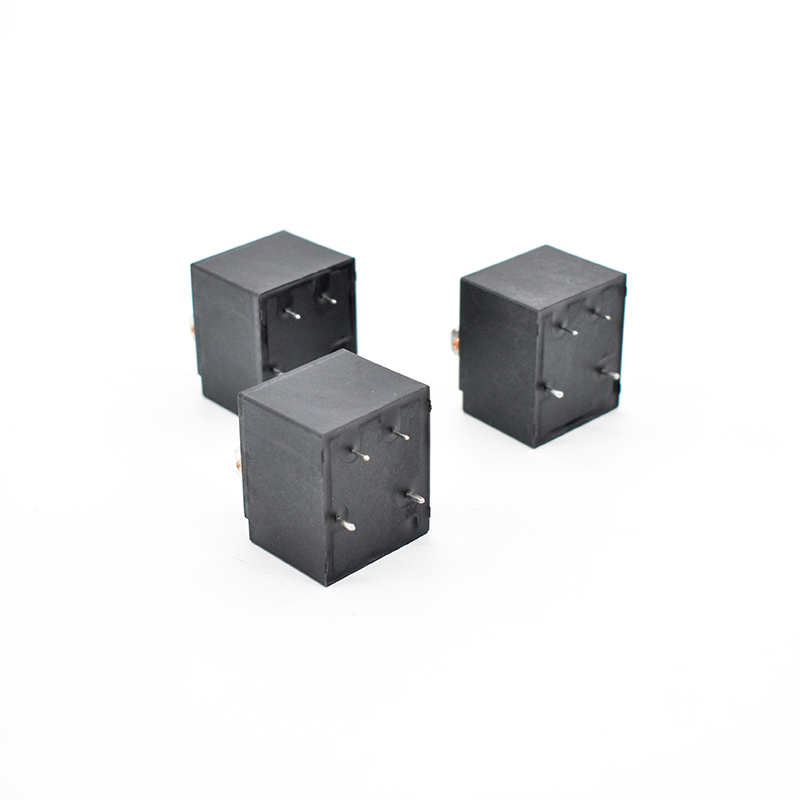

Relè di potenza FH12TP 30A 40A conforme UL TUV CQC

Caratteristiche:
Capacità di commutazione 40A
Tensione di rottura (tra bobina e contatti): 2,5 kV
È possibile selezionare lo stesso lato (H2) e il lato opposto (H1) del terminale a connessione rapida
La sigillatura in plastica e la protezione dal flusso sono opzionali
Sistema di isolamento UL: Classe F
Dimensioni contorno: tipo basso 32,0 * 27,0 * 18,9) mm
Tipo alto (32,0*27,0*28,0) mm
Principali applicazioni: Controllo industriale, Scaldaacqua

Contattaci

Scarica

PRECEDENTE: Relè di potenza W14 10A 15A conforme UL TUV CQC SUCCESSIVO: Nessun articolo successivo

Parametri
Applicazione
Descrizione

Parametri

Specifiche	Articolo
Contatta i dati	Disposizione dei contatti		1A、1B、1C
	Resistenza al contatto(iniziale)		≤100 mΩ(6 V CC 1 A)
	Materiale di contatto		AgNi、AgSnO ₂
Valore nominale	Carico nominale (carico di resistenza)		NO:30 A 250 V CA (standard)) 40 A 250 V CA NC: 20 A 250 V CA
	Tensione di commutazione massima		277 VCA
	Corrente di commutazione massima		40A
	Capacità di commutazione massima		7500VA
	Carico minimo consentito		5 V CC 100 mA
Elettrico prestazione	Resistenza di isolamento(iniziale)		1000 MΩ (500 V CC)
	Rigidità dielettrica (iniziale)	Tra contatti aperti	1500 V CA, 1 min
		Tra bobina e contatti	2500 V CA, 1 min
	Tempo di funzionamento		≤15 ms
	Tempo di rilascio		≤10ms
Meccanico prestazione	Resistenza agli urti	Funzionale	98 m/s2(10G)
		Distruttivo	980m/s2(100G)
	Resistenza alle vibrazioni		10 Hz~55 HzDA 1,5 mm
Resistenza	Meccanico		1× 10 ⁶ ops
	Elettrico(Room temperature)		30 A 250 V CA 5× 10 ⁴ operazioni(ON/OFF= 1s/9s) 40 A 250 V CA 2× 10 ⁴ operazioni(ON/OFF= 1s/9s)
Operare condizione	Temperatura ambiente		-40℃~85℃
	Umidità		Dal 5% al 90%
Terminazione			PCB
Peso unitario			Circa 36 g
Costruzione			Sigillato in plastica, a prova di flusso

Descrizione

Il relè di potenza FH12TP con capacità di commutazione da 40 A è un relè elettromagnetico ad alte prestazioni progettato per esigenze di commutazione ad alta corrente. Con una corrente di commutazione massima di 40 A, è adatto a una varietà di scenari industriali, automobilistici e di elettrodomestici. Il relè adotta una struttura SPDT (single pole double-throw), che può ottenere efficienti funzioni di controllo e protezione del circuito. Dispone inoltre di una tensione nominale fino a 277 V CA e di eccellenti prestazioni di isolamento (come rigidità dielettrica di 2,5 kV) per garantire un funzionamento stabile in ambienti elettrici complessi. Il relè FH12TP utilizza AgSnO2 come materiale di contatto, che ha una bassa resistenza di contatto (50 mΩ) e caratteristiche di lunga durata, supportando una vita operativa fino a 100.000 volte, il che è molto adatto per applicazioni che richiedono commutazioni frequenti. Inoltre, il relè è certificato UL Classe F, soddisfa gli standard di sicurezza internazionali e ha un livello di protezione IP65, che può prevenire efficacemente l'intrusione di polvere e vapore acqueo ed è adatto ad ambienti difficili. Il relè FH12TP è di piccole dimensioni e può essere montato direttamente sul PCB per risparmiare spazio. Il suo design compatto lo rende la scelta ideale per apparecchiature quali stazioni di ricarica per veicoli a nuova energia, inverter fotovoltaici e UPS. Sia che venga utilizzato come interruttore principale o come elemento di controllo ausiliario, FH12TP può fornire funzionalità di commutazione elettrica affidabili per garantire un funzionamento efficiente e la sicurezza del sistema. Grazie alle sue prestazioni eccellenti, alla qualità affidabile e alla gamma di applicazioni flessibile, il relè di potenza FH12TP è diventato un prodotto preferito nei settori dell'automazione industriale, dell'elettronica automobilistica e della gestione dell'energia. Che si tratti di uso quotidiano o di applicazioni in ambienti estremi, FH12TP è in grado di soddisfare le esigenze degli utenti in termini di alta efficienza e alta affidabilità.
