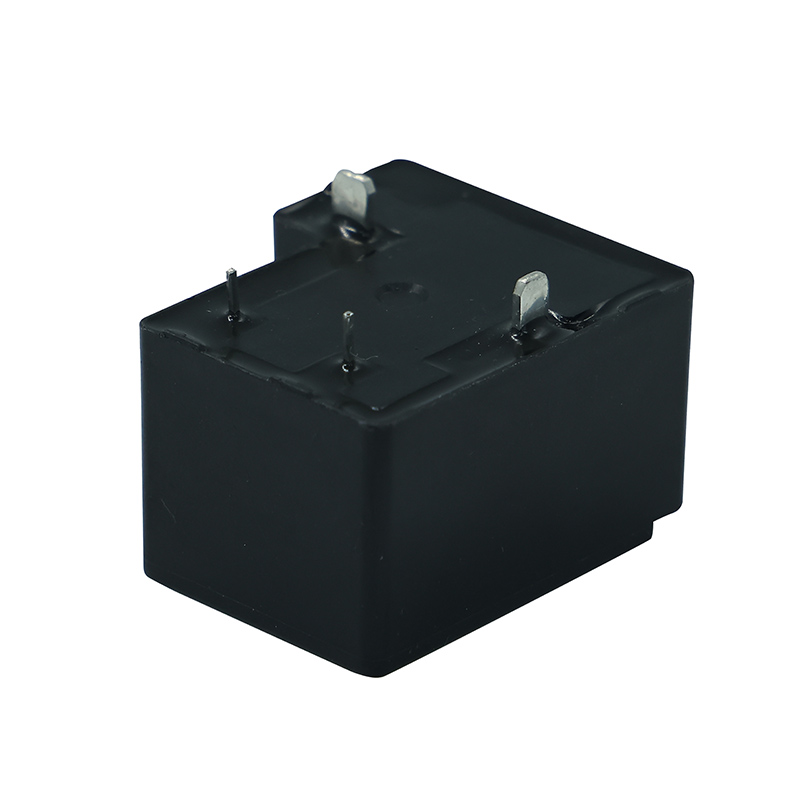

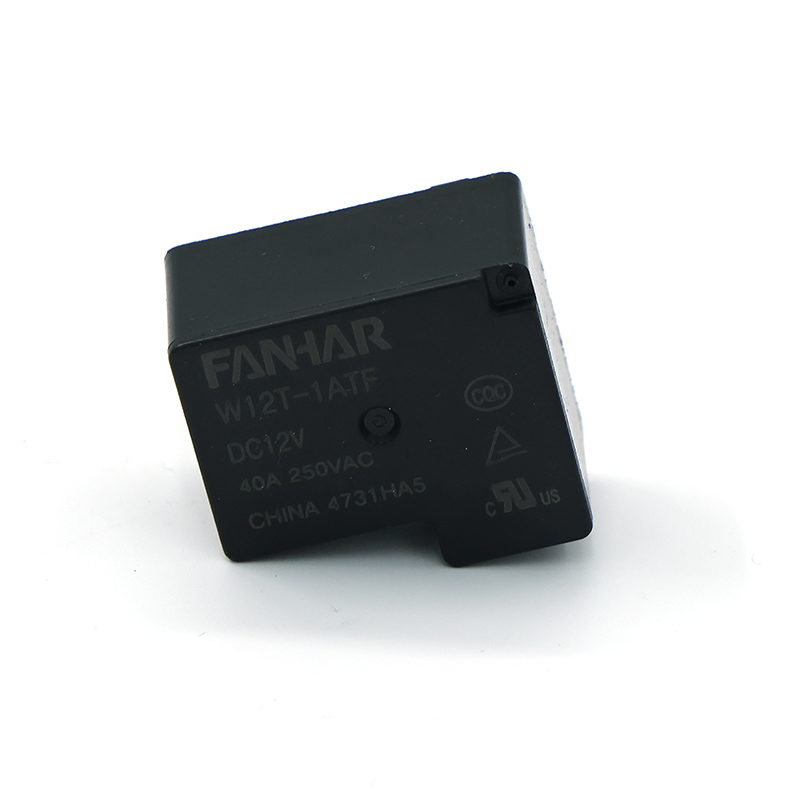

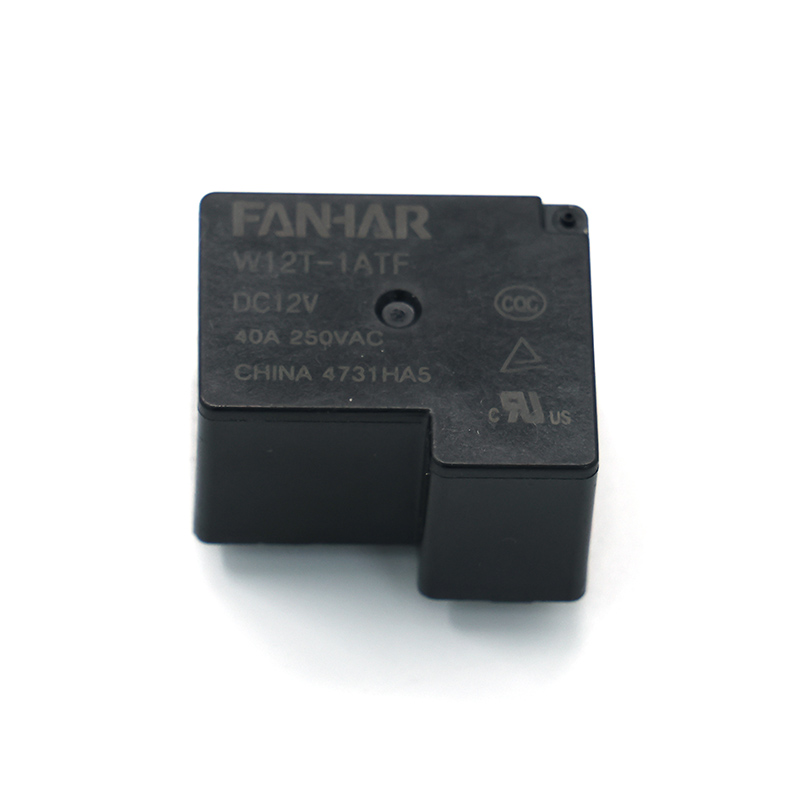

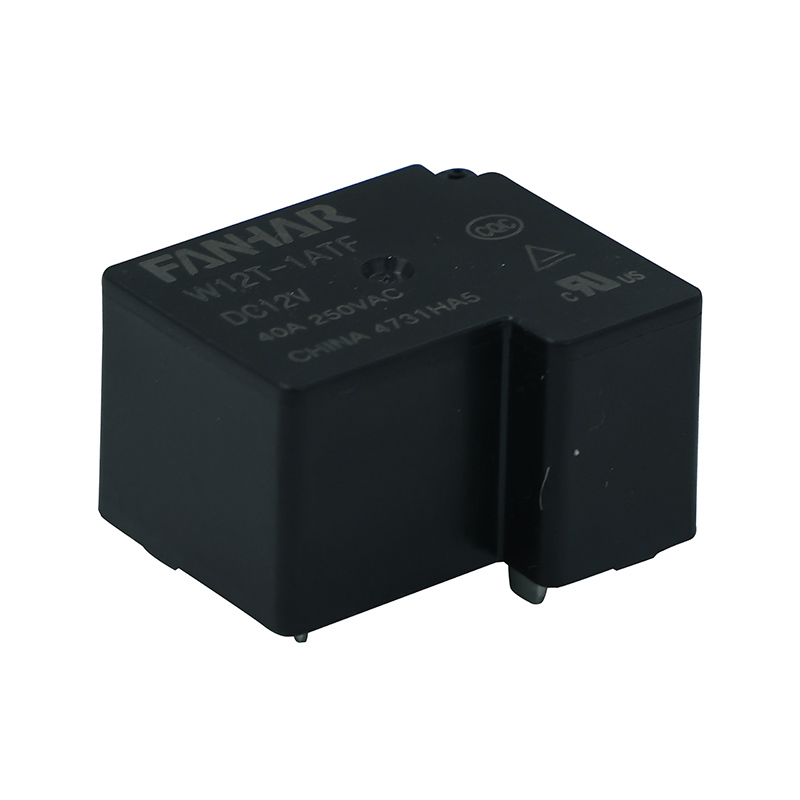

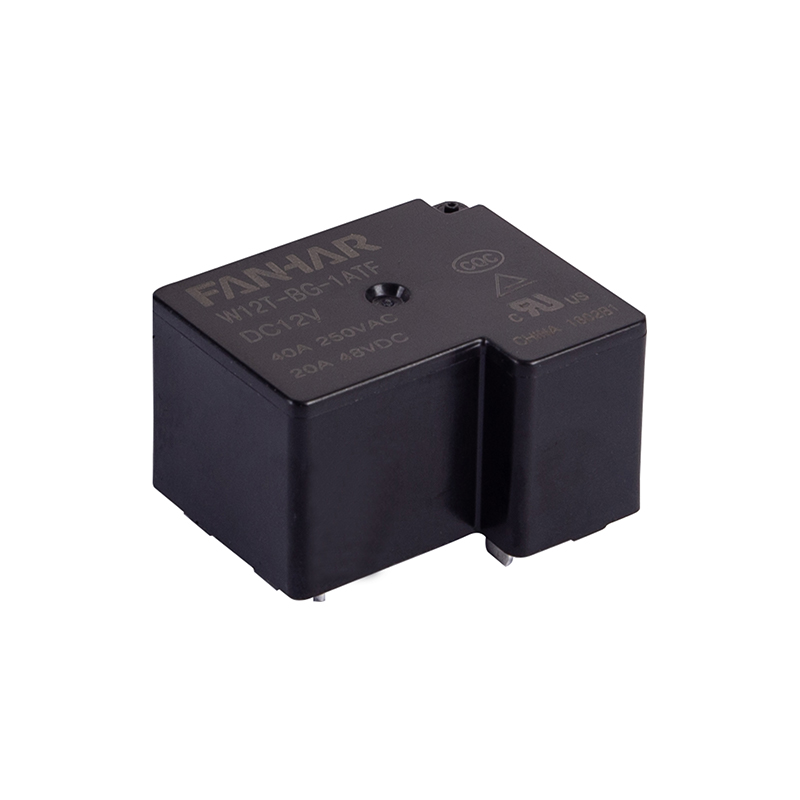

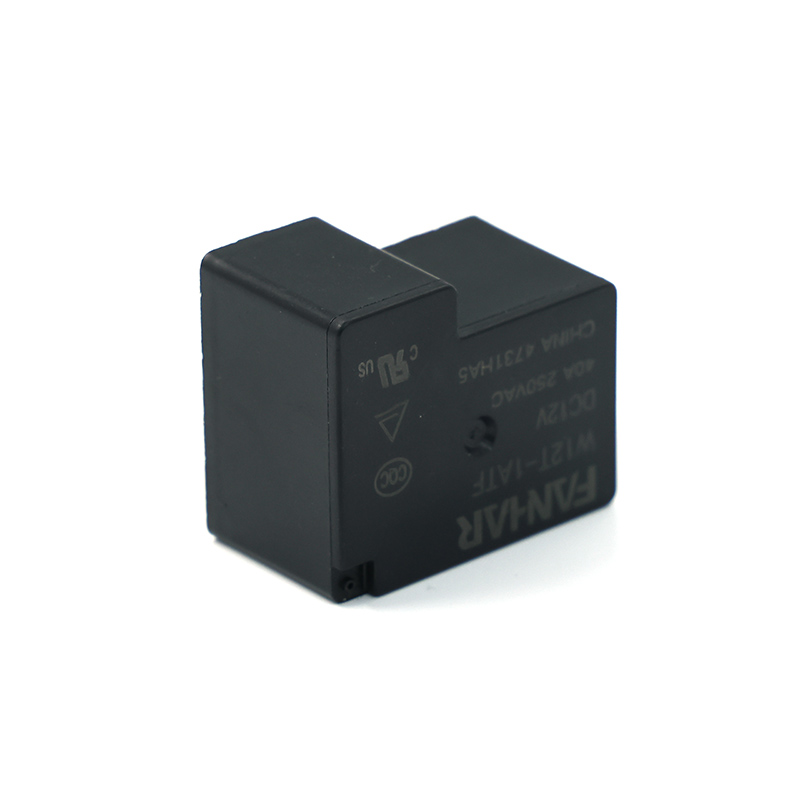

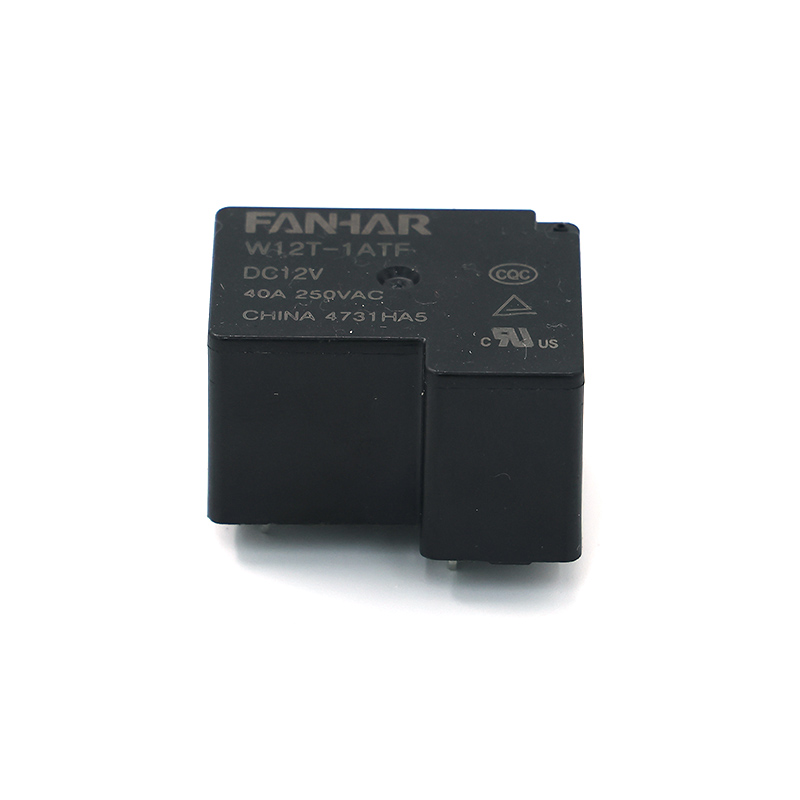

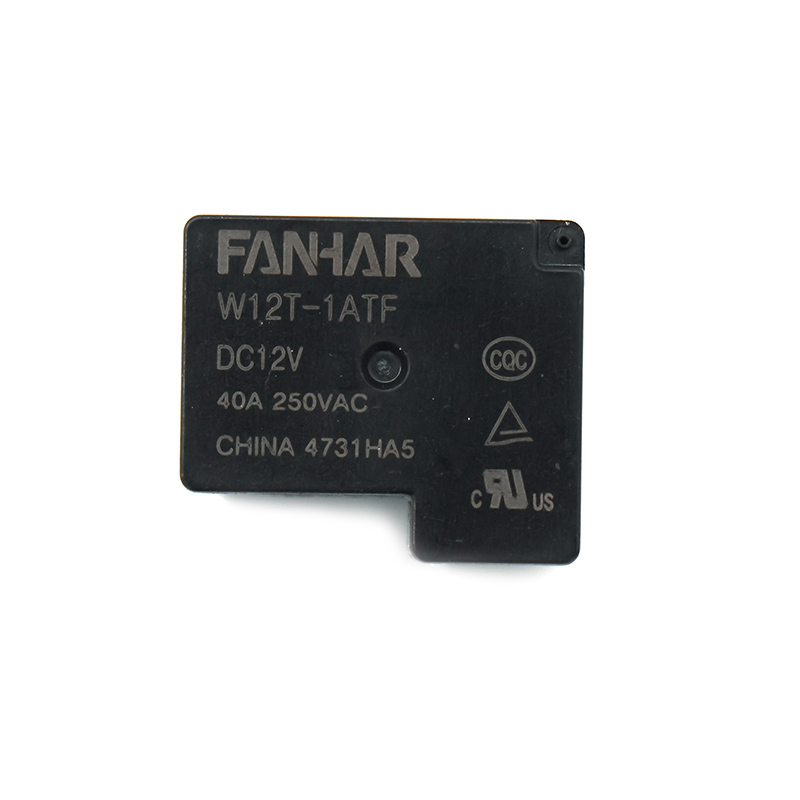

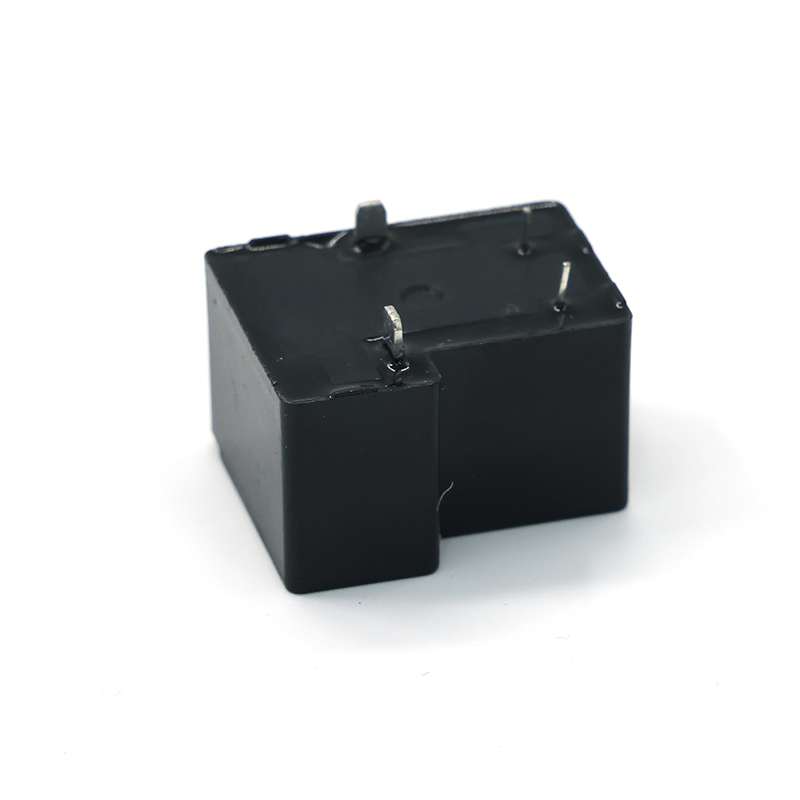

Relè di potenza W12T 40A conforme UL TUV CQC

Caratteristiche:
Capacità di commutazione dei contatti da 40 A
Tensione di rottura (tra bobina e contatti): 4KV
Possiamo fornire una distanza tra i contatti di 2,1 mm, che soddisfa lo standard VDE0126
Sistema di isolamento UL: Classe F
Prodotto ecologico (conforme alla direttiva RoHS)
Dimensioni contorno: (31,6×27,2×18,4) mm
Principali applicazioni: Veicoli elettrici e pile di ricarica, fotovoltaico
nuova energia

Contattaci

Scarica

PRECEDENTE: Relè di potenza FH12 30A 40A conforme UL TUV CQC SUCCESSIVO: Nessun articolo successivo

Parametri
Applicazione
Descrizione

Parametri

Specifiche	Articolo		Norma	Tipo BG
Contatta i dati	Disposizione dei contatti		1A, 1C	1A
	Resistenza di contatto (iniziale)		100 mΩ(6 V CC 1 A) Tipo speciale: NO: ≤1,2 mΩ(32 A) NC: ≤ 1,5 mΩ(32 A)	100 mΩ (6 V CC 1 A)

	Materiale di contatto		AgSnO ₂
Valore nominale	Carico nominale (carico di resistenza)		40 A 250 V CA 20 A 30 V CC	40 A 250 V CA 20 A 48 V CC
	Tensione di commutazione massima		277 V CA/30 V CC	277 V CA/48 V CC
	Corrente di commutazione massima		40A
	Capacità di commutazione massima		10000VA/600W	10000VA/960W
	Carico minimo consentito		5 V CC 100 mA
Prestazioni elettriche	Resistenza di isolamento(iniziale)		1000 MΩ (500 V CC)
	Rigidità dielettrica (iniziale)	Tra contatti aperti	1500 V CA, 1 min	2500 V CA, 1 min
		Tra bobina e contatti	2500 V CA (standard)/4000 V CA, 1 min
	Tempo di funzionamento		≤15 ms	≤20 ms
	Tempo di rilascio		≤10 ms	≤15 ms
Prestazioni meccaniche	Resistenza agli urti	Funzionale	98 m/s ²
		Distruttivo	980 m/s ²
	Resistenza alle vibrazioni		10 Hz~55 Hz 1,5 mm DA
Resistenza	Meccanico		5×10 ⁶ ops
	Elettrico (temperatura ambiente)		40A 250 VCA 2×10 ⁴ operazioni(ON/OFF= 1s/9s) 20A 30 V CC 1×10 ⁵ operazioni(ON/OFF= 1s/9s)	40 A 250 V CA 2× 10 ⁴ operazioni(ON/OFF= 1s/9s) 20 A 48 V CC 5× 10 ⁴ operazioni(ON/OFF= 1s/9s)
Condizione operativa	Temperatura ambiente		-40℃~85℃
	Umidità		Dal 5% al 90%
Terminazione			PCB
Peso unitario			Circa 27 g
Costruzione			Sigillato in plastica, a prova di flusso

Descrizione

Il relè di potenza W12T con capacità di commutazione dei contatti da 40 A è un dispositivo di commutazione elettronico ad alte prestazioni con una capacità di commutazione dei contatti fino a 40 A, adatto per una varietà di applicazioni industriali e automobilistiche. Questo relè adotta un design elettromagnetico avanzato, può funzionare stabilmente con una tensione di 12 V CC e fornisce una funzione di controllo della corrente affidabile. Il suo design compatto lo rende particolarmente adatto per ambienti applicativi con spazi limitati, come stazioni di ricarica per veicoli elettrici, inverter fotovoltaici e sistemi UPS. Il relè di potenza W12T è disponibile in una varietà di forme di imballaggio, incluso il tipo a prova di flusso e il tipo sigillato in plastica, per soddisfare le esigenze di diversi ambienti. Il suo alloggiamento adotta un design sigillato, che può prevenire efficacemente l'intrusione di polvere e umidità, garantendo un funzionamento stabile anche in ambienti difficili. Inoltre, il prodotto supporta una varietà di configurazioni di contatti, tra cui unipolare a doppia corsa (SPDT), bipolare a doppia corsa (DPDT), ecc. Gli utenti possono scegliere il tipo di contatto appropriato in base alle proprie esigenze specifiche. Per migliorare le prestazioni, il relè di potenza W12T utilizza AgSnO2 come materiale di contatto, che ha una bassa resistenza di contatto ed elevata durata, che può ridurre efficacemente la generazione di archi e prolungare la durata dell'apparecchiatura. La vita lavorativa del relè può raggiungere 100.000 operazioni, garantendo un funzionamento stabile a lungo termine. In termini di installazione, il relè di potenza W12T fornisce uno schema elettrico dettagliato e una guida all'installazione, che facilitano gli utenti a completare rapidamente il cablaggio e la messa in servizio. Le sue dimensioni esterne e le tolleranze delle dimensioni di installazione sono rigorosamente controllate per garantire la compatibilità con vari dispositivi. Inoltre, il prodotto ha superato numerose certificazioni di sicurezza ed è conforme agli standard internazionali, rendendolo adatto per aree pericolose e scenari applicativi ad alta richiesta. Grazie alla sua elevata capacità di commutazione, alle opzioni di configurazione flessibili e all'eccellente affidabilità, il relè di potenza W12T è diventato un componente importante nel campo dell'automazione industriale e dell'elettronica automobilistica. Che venga utilizzato per controllare carichi ad alta potenza o per ottenere la protezione del circuito, può fornire soluzioni efficienti e sicure.
