Comprendere i resistori di shunt di corrente: una guida completa alla misurazione precisa della corrente

Cos'è un resistore di shunt di corrente?

A Resistore di shunt di corrente è un componente di precisione a bassa resistenza progettato per misurare la corrente elettrica producendo una piccola caduta di tensione proporzionale tra i suoi terminali. Basati sulla legge di Ohm (V = I × R), questi resistori convertono il flusso di corrente in un segnale di tensione misurabile, consentendo un monitoraggio accurato della corrente senza interrompere in modo significativo il funzionamento del circuito.

Questi componenti essenziali sono ampiamente utilizzati nell'elettronica di potenza, nei sistemi di gestione delle batterie, nell'automazione industriale e nelle applicazioni automobilistiche in cui il rilevamento preciso della corrente è fondamentale per l'ottimizzazione delle prestazioni e il monitoraggio della sicurezza.

Caratteristiche principali dei resistori di shunt attuali

Principi operativi fondamentali

Gli attuali resistori di shunt funzionano secondo un principio semplice ma elegante:

• Quando posto in serie ad un carico, il resistore genera una caduta di tensione proporzionale alla corrente che lo attraversa
• Questa tensione viene misurata utilizzando circuiti di amplificazione ad alta impedenza o convertitori analogico-digitali
• La corrente misurata si calcola utilizzando la formula: I = V ÷ R, dove la resistenza rimane costante
• I valori di resistenza tipici vanno da microohm a decine di milliohm per ridurre al minimo la perdita di potenza

Parametri prestazionali critici

Selezionando l'appropriato Resistore di shunt di corrente richiede un'attenta valutazione di diverse specifiche chiave:

• Valore di resistenza: Tipicamente varia da 0,1 mΩ a 100 mΩ, scelto in base alla corrente massima e alla caduta di tensione accettabile
• Potenza nominale: Determina la capacità di dissipazione del calore, calcolata utilizzando P = I² × R con un margine di sicurezza del 25-50%.
• Coefficiente di temperatura (TCR): Misura la stabilità della resistenza alle variazioni di temperatura, con shunt premium che offrono ±10 ppm/°C o meno
• Tolleranza: Indica il livello di precisione, compreso tra ±0,01% per uso da laboratorio e ±1-5% per applicazioni generali
• Caduta di tensione: I valori standard includono 50 mV, 75 mV o 100 mV alla corrente nominale per compatibilità con gli strumenti di misurazione

Tipi di resistori di shunt di corrente

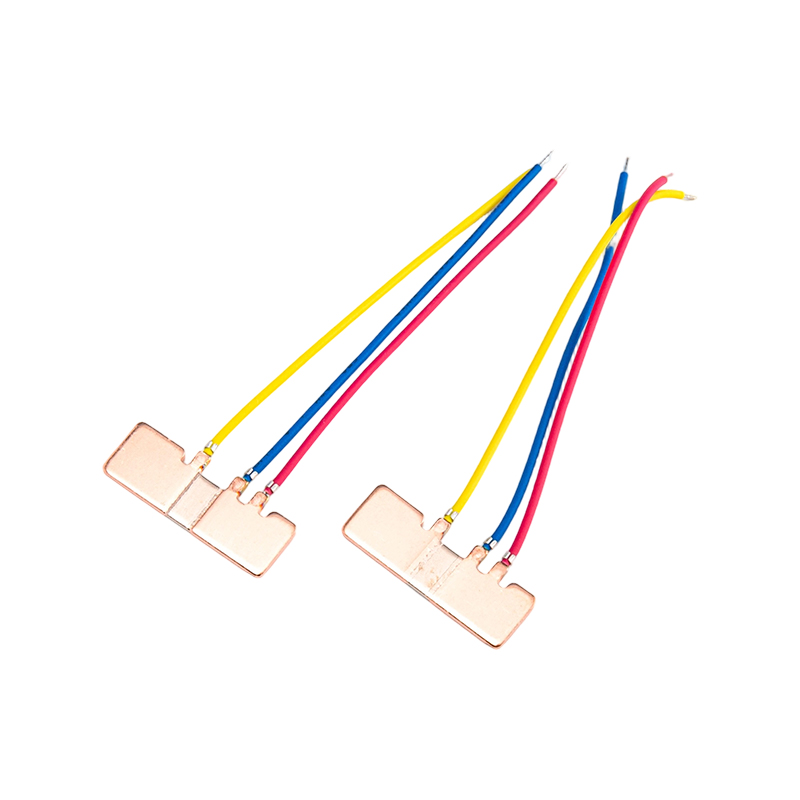

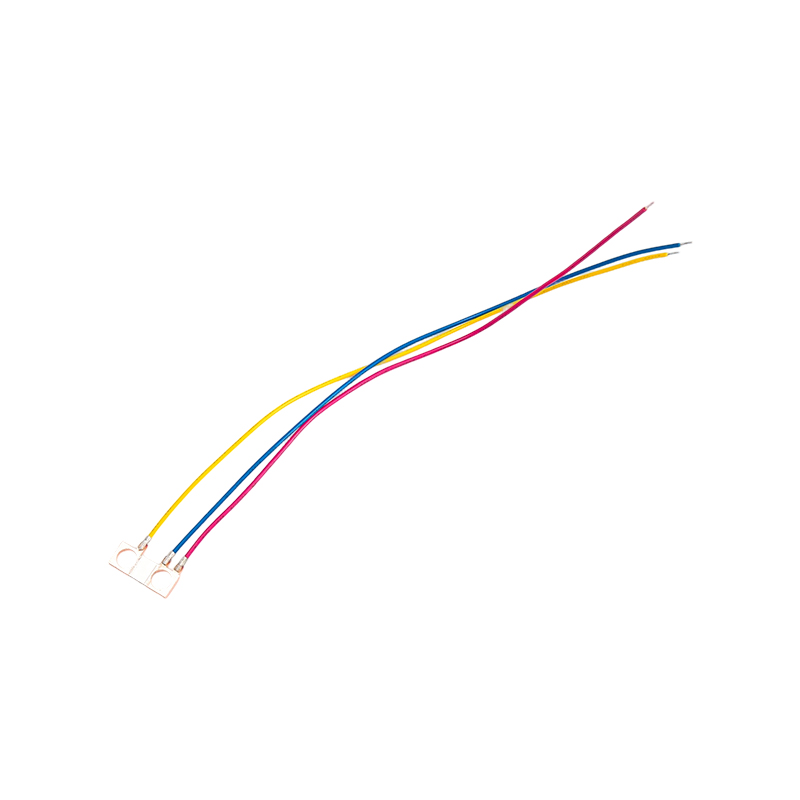

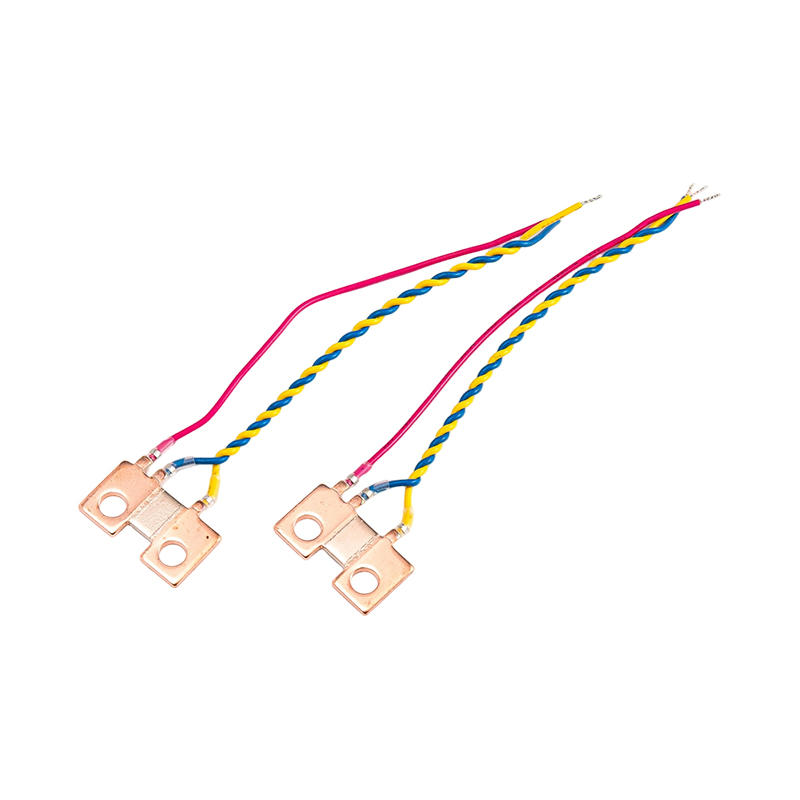

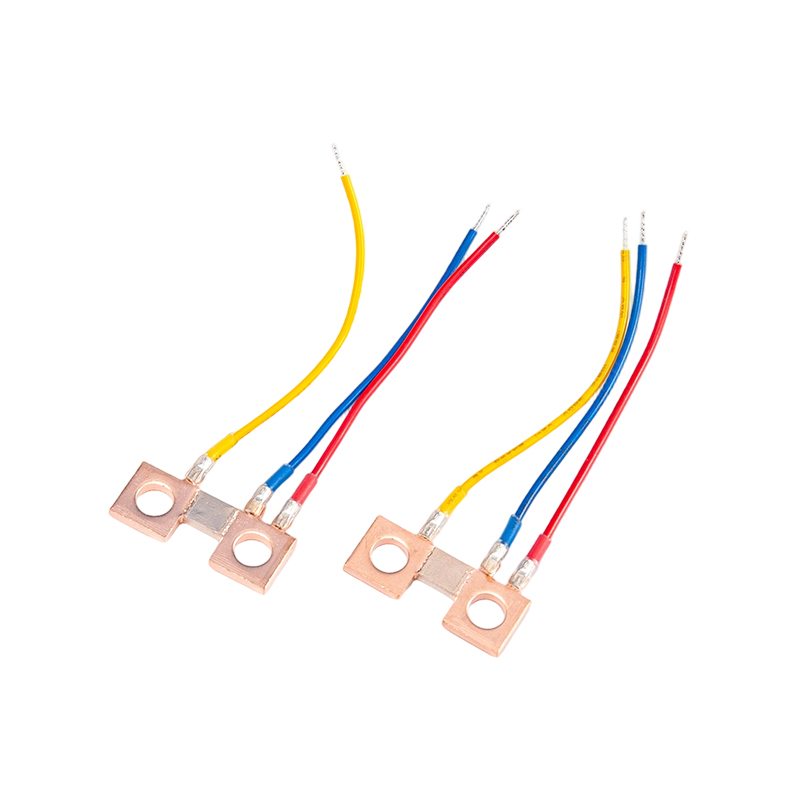

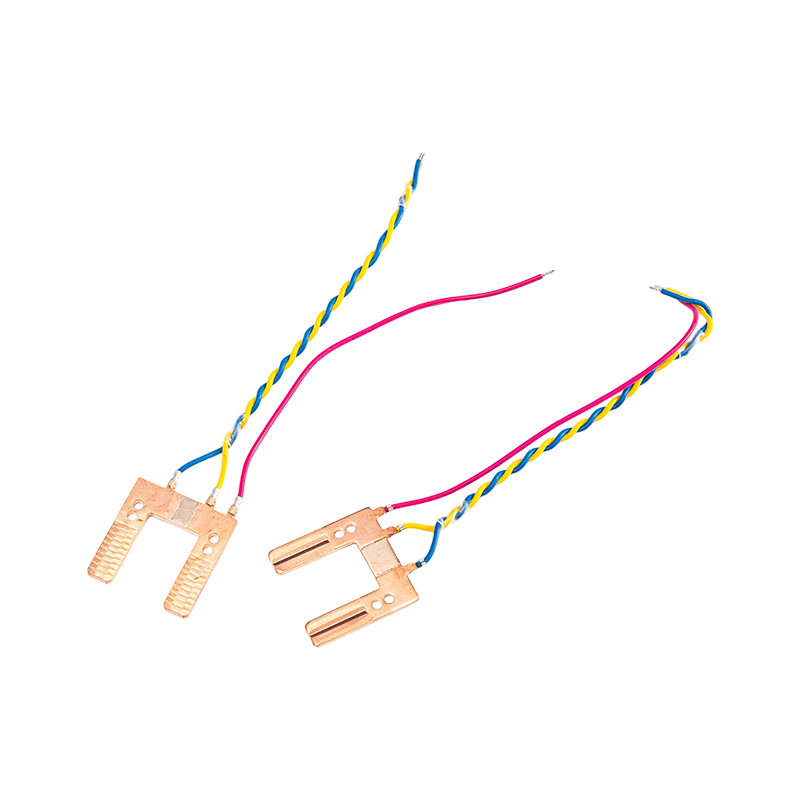

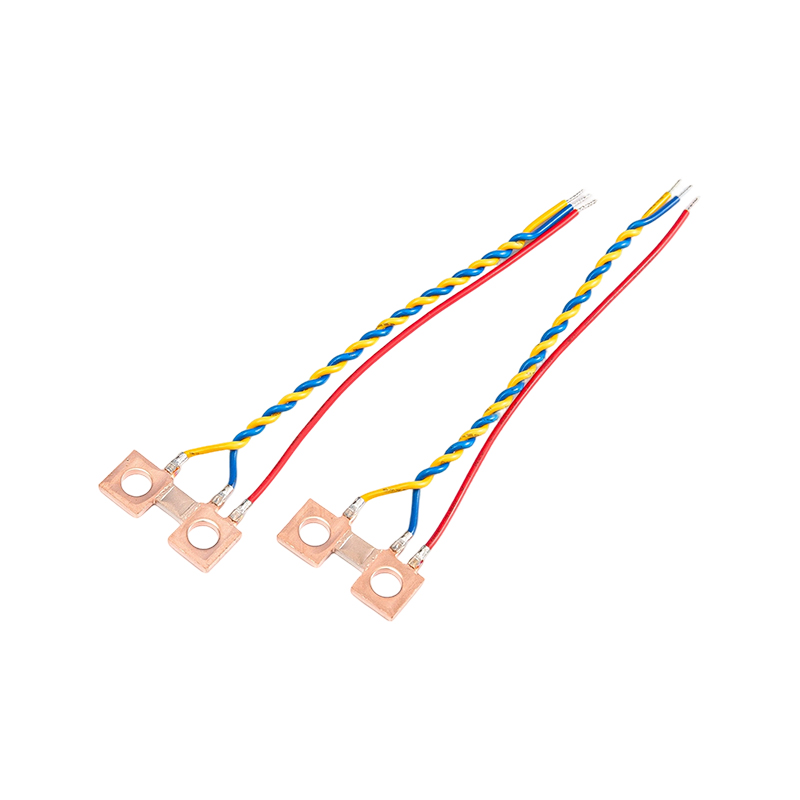

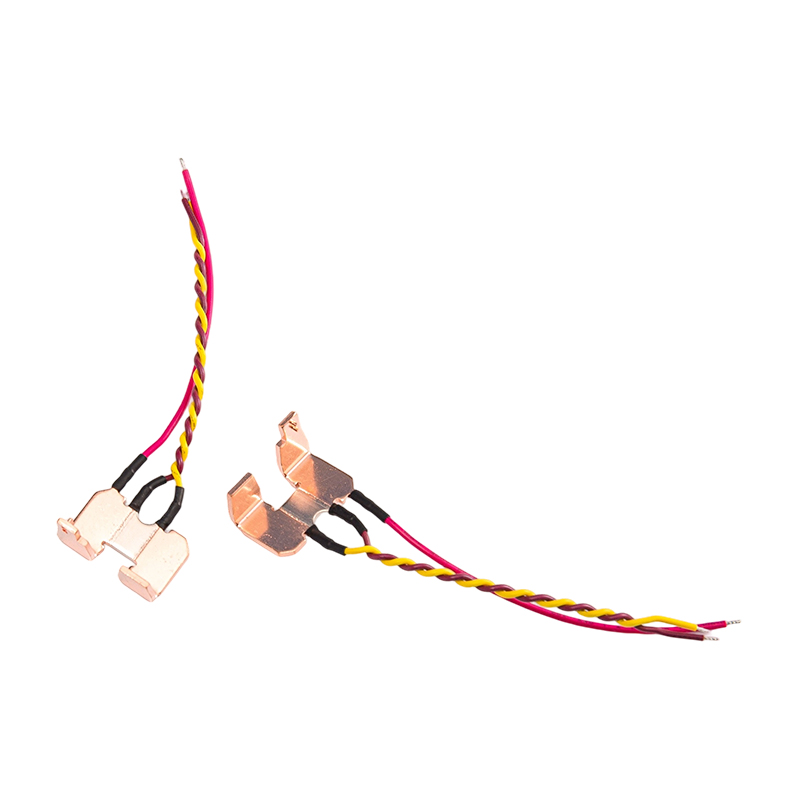

Shunt di corrente di precisione rispetto a shunt standard

Shunt di corrente di precisione i resistori rappresentano il livello più alto della tecnologia di rilevamento della corrente, progettati per applicazioni che richiedono precisione e stabilità eccezionali. Questi componenti specializzati riducono al minimo gli errori di misurazione attraverso processi avanzati di selezione dei materiali e di produzione.

I principali differenziatori degli shunt di corrente di precisione includono:

• I valori TCR ultrabassi (spesso inferiori a ±10 ppm/°C) garantiscono una deriva minima alle temperature di esercizio
• Specifiche di tolleranza ristrette (da ±0,01% a ±0,1%) per una ripetibilità di misura superiore
• Connessioni Kelvin a quattro terminali che eliminano gli errori di resistenza dei cavi
• Stabilità a lungo termine con effetti di invecchiamento minimi per periodi operativi prolungati
• Prestazioni superiori nei laboratori di taratura, nelle apparecchiature di prova e nei sistemi di monitoraggio critici

Configurazioni del resistore di shunt di corrente CC

Resistori di shunt di corrente CC sono specificatamente ottimizzati per applicazioni in corrente continua, con metodi di costruzione che affrontano le sfide uniche della misurazione CC:

• Costruzione in lega di manganina o costantana che fornisce EMF termico vicino allo zero
• Design con montaggio a pannello con terminali robusti per ambienti industriali
• Uscita standardizzata da 75 mV alla corrente nominale per un'integrazione perfetta con misuratori analogici
• Elevata capacità di sovraccarico (tipicamente il 120% della corrente nominale per 2 ore)
• La temperatura operativa varia da -40°C a 60°C per condizioni industriali difficili.

Shunt elettrici per tecnologia di costruzione

Shunt elettrici sono prodotti utilizzando varie tecnologie, ciascuna delle quali offre vantaggi distinti:

• Shunt a lamina metallica: Forniscono una precisione eccezionale con TCR fino a ±5 ppm/°C, ideale per applicazioni di precisione e ad alta frequenza
• Shunt a nastro/piastra metallica: Offrono un'eccellente gestione della potenza e capacità di sovratensione per azionamenti automobilistici e industriali
• Shunt a filo avvolto: Forniscono stabilità superiore e capacità di potenza elevata, anche se con un'induttanza più elevata che limita le prestazioni CA
• Shunt di film spesso: Soluzione economica per applicazioni ad alto volume con requisiti di precisione moderati

Applicazioni in tutti i settori

Sistemi automobilistici e per veicoli elettrici

Il settore automobilistico rappresenta uno dei mercati in più rapida crescita Resistore di shunt di correntes , guidato dall’elettrificazione dei veicoli e da sistemi elettronici avanzati. Le applicazioni critiche includono:

• I sistemi di gestione della batteria (BMS) monitorano le correnti di carica/scarica per stimare lo stato di carica
• I caricabatterie di bordo (OBC) forniscono feedback per il controllo della corrente e la protezione da sovraccarico
• Controllo del motore di trazione che consente una regolazione precisa della coppia e della velocità
• I convertitori DC-DC garantiscono un'efficiente distribuzione dell'energia tra i sottosistemi del veicolo
• Unità di distribuzione dell'alimentazione ad alta tensione che richiedono componenti qualificati AEC-Q200

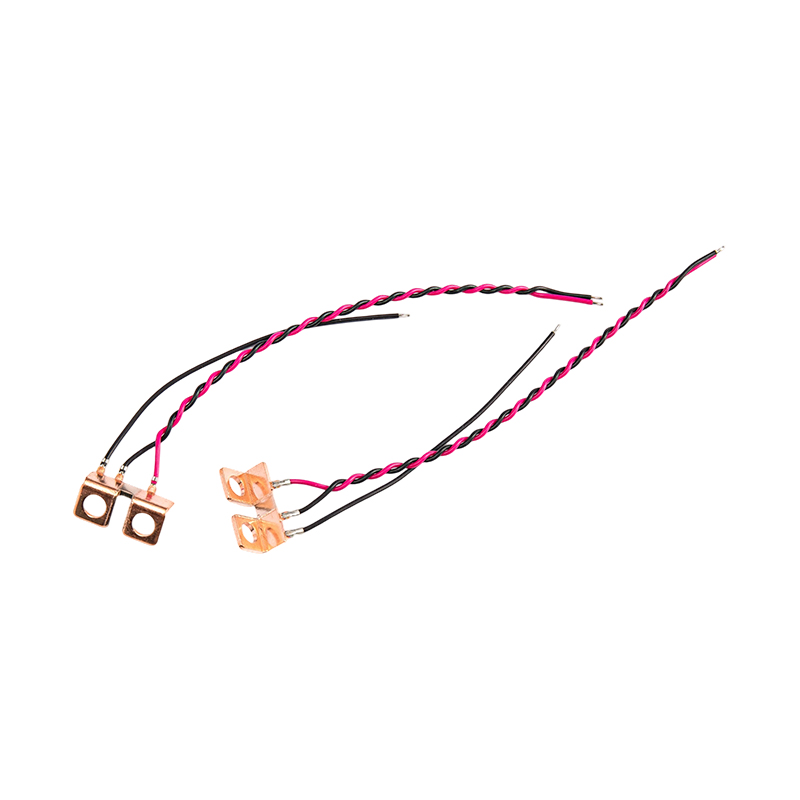

Elettronica di potenza industriale

Leva delle applicazioni industriali Shunt di corrente di precisiones per:

• Sistemi di azionamento del motore che richiedono feedback di corrente in tempo reale per il controllo vettoriale
• Monitoraggio dell'alimentazione, garantendo la regolazione del carico e il rilevamento dei guasti
• Servoazionamenti che richiedono un rilevamento della corrente ad alta precisione per il controllo della posizione
• I sistemi di misurazione dell’energia richiedono una misurazione accurata dei consumi
• Gli inverter per energia rinnovabile monitorano il flusso di corrente nei sistemi solari ed eolici

Elettronica di consumo e telecomunicazioni

Compatto Resistore di shunt di correntes abilitare funzionalità avanzate in:

• La gestione della batteria dello smartphone garantisce cicli di ricarica sicuri
• Adattatori di alimentazione per laptop che monitorano la corrente di uscita
• Stazioni base 5G che gestiscono la distribuzione dell'alimentazione tra amplificatori RF
• Le apparecchiature del data center monitorano il consumo energetico a livello di server
• Dispositivi indossabili che ottimizzano la durata della batteria attraverso un monitoraggio preciso della corrente

Considerazioni sulla progettazione e migliori pratiche

Implementazione della connessione Kelvin

Per ottenere la massima precisione con bassa resistenza Resistore di shunt di correntes , è essenziale implementare collegamenti Kelvin (a 4 fili) adeguati. Questa tecnica separa i percorsi che trasportano corrente dai percorsi di rilevamento della tensione, eliminando gli errori causati dalla resistenza dei conduttori e dei contatti.

Le linee guida per l’implementazione includono:

• Instradare le linee di rilevamento dai bordi interni dei pad resistivi più vicini all'elemento resistivo
• Mantenere la stessa lunghezza e dimensione per le tracce rilevate per garantire una misurazione bilanciata
• Posizionare gli amplificatori di rilevamento della corrente il più vicino possibile allo shunt
• Evitare i passaggi nelle piazzole di shunt per evitare l'assorbimento della saldatura e una resistenza irregolare

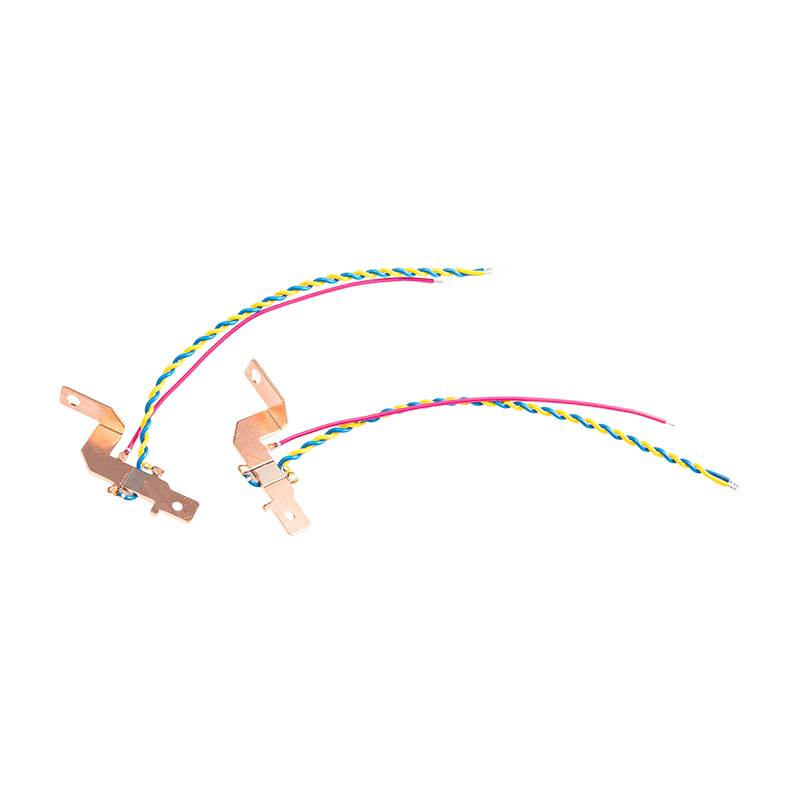

• Utilizzare il routing della coppia differenziale per le linee di rilevamento per rifiutare il rumore di modo comune

Strategie di gestione termica

Dissipazione di potenza in Resistori di shunt di corrente CC genera calore che può influenzare la precisione della misurazione. Una gestione termica efficace richiede:

• Declassamento corretto: resistori operativi al di sotto dei valori massimi massimi per prolungare la durata
• Area di rame adeguata sui PCB per la diffusione del calore
• Considerazione della temperatura ambiente e del flusso d'aria nella progettazione dell'involucro
• Selezione di materiali con basso TCR per ridurre al minimo la deriva indotta dalla temperatura
• Utilizzo di materiali di interfaccia termica durante il montaggio di shunt a pannello

Rilevamento lato alto e lato basso

Posizionamento di Shunt elettrici all'interno dei circuiti influisce sulle prestazioni del sistema:

Guida alla selezione per ingegneri

Calcolo dei requisiti di resistenza

Determinazione dell'ottimale Resistore di shunt di corrente Il valore implica il bilanciamento di molteplici fattori:

• Caduta di tensione target: tipicamente 50-100 mV per compatibilità con ADC e misuratori standard
• Corrente massima: Calcolare R = V ÷ I per determinare la resistenza richiesta
• Dissipazione di potenza: verificare che P = I² × R rimanga entro i limiti nominali con un margine di sicurezza
• Rapporto segnale-rumore: garantisce che la caduta di tensione superi il rumore di fondo del sistema per una misurazione affidabile

Criteri di selezione dei materiali

La composizione della lega ha un impatto diretto Shunt di corrente di precisione prestazione:

• Manganina: Preferito per applicazioni di precisione con TCR ~±10-50 ppm/°C ed eccellente stabilità a lungo termine
• Costantana: Offre una buona stabilità con TCR moderato per uso industriale generale
• Zeranina: Lega avanzata che fornisce un TCR ultrabasso per i massimi requisiti di precisione

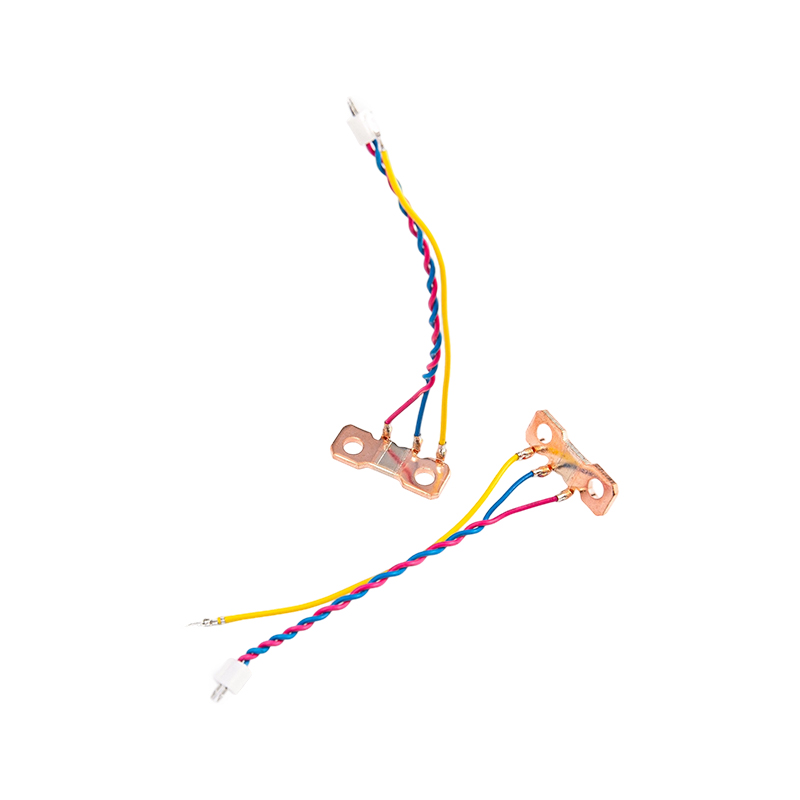

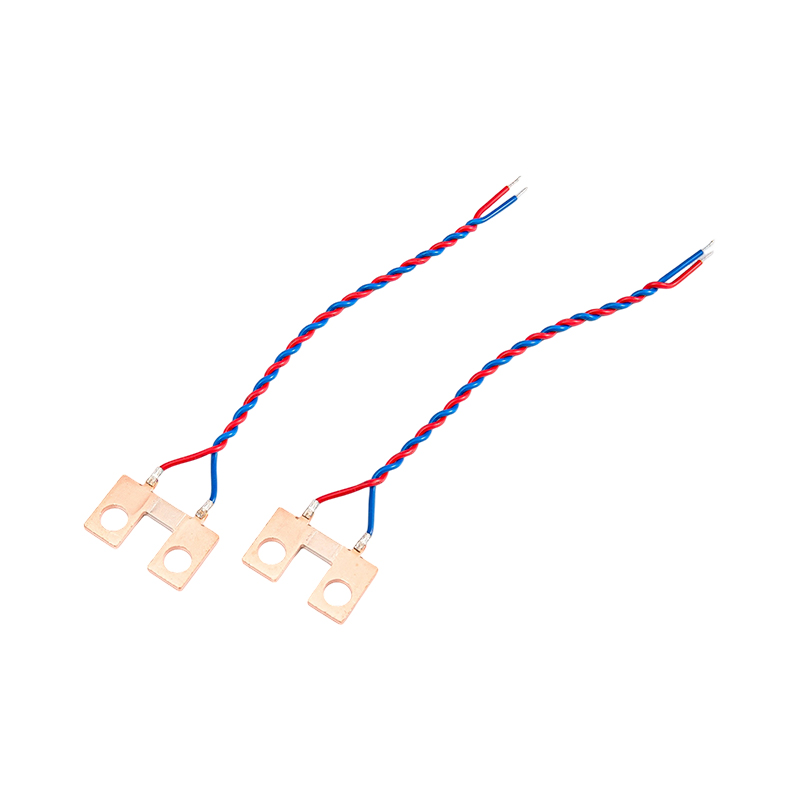

• Rame: Utilizzato in applicazioni ad alta corrente in cui il costo è la preoccupazione principale

Domande frequenti

Qual è la differenza tra un resistore di shunt di corrente e un resistore di rilevamento della corrente?

Sebbene i termini siano spesso usati in modo intercambiabile, in genere implicano casi d’uso diversi. Resistori di rilevamento corrente sono generalmente componenti a bassa resistenza integrati in circuiti elettronici di monitoraggio e controllo, progettati con risposta in frequenza controllata per applicazioni di precisione. Resistori di shunt di corrente sono spesso associati a misurazioni di corrente più elevata e possono essere utilizzati in applicazioni di distribuzione dell'energia, strumentazione o misurazione. Entrambi si basano sullo stesso principio della legge di Ohm ma differiscono per scala, costruzione e ambiente applicativo.

Come scelgo il giusto valore di resistenza per il mio attuale resistore di shunt?

Selezionando l'appropriato resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

Cos'è il TCR e perché è importante per i resistori di shunt di corrente?

Il TCR (coefficiente di resistenza alla temperatura) misura quanto la resistenza cambia con la temperatura, espressa in ppm/°C (parti per milione per grado Celsius). Per un resistore shunt con TCR da 100 ppm/°C e resistenza iniziale di 100 Ω, una variazione di temperatura di 50°C provoca uno spostamento della resistenza di 0,5 Ω. Ciò influisce direttamente sulla precisione della misurazione: un TCR più elevato significa un errore maggiore al variare della temperatura. Premio Shunt di corrente di precisiones offrono un TCR fino a ±10 ppm/°C, essenziale per il settore automobilistico (da -40°C a 125°C) e per le applicazioni industriali in cui le fluttuazioni di temperatura sono significative.

Cos'è una connessione Kelvin e quando dovrei usarla?

Una connessione Kelvin (4 fili) utilizza quattro terminali: due per il trasporto di corrente e due terminali di rilevamento dedicati per la misurazione della tensione. Ciò elimina gli errori derivanti dalla resistenza dei conduttori e dei contatti, che possono introdurre errori di misurazione del 10-15% nelle configurazioni a 2 fili quando si misurano shunt con portata dei milliohm. Usa le connessioni Kelvin per tutti Shunt di corrente di precisione applicazioni, in particolare quando i valori di resistenza sono inferiori a 10 mΩ o quando è richiesta una precisione migliore dello 0,5%. L'implementazione prevede l'instradamento delle linee di rilevamento dall'interno dei pad resistori e il mantenimento della stessa lunghezza delle tracce.

Come si confrontano i resistori di shunt di corrente con i sensori a effetto Hall per la misurazione della corrente?

Resistore di shunt di correntes offrono una maggiore precisione (soprattutto a CC/bassa frequenza), un costo inferiore e una risposta in frequenza più ampia, ma generano calore (perdite I²R) e non forniscono isolamento galvanico. I sensori a effetto Hall forniscono isolamento intrinseco e perdita di potenza trascurabile, ma hanno una precisione moderata influenzata dai campi magnetici esterni e un costo più elevato. Per le applicazioni CC che richiedono elevata precisione, come i sistemi di gestione delle batterie, in genere sono preferiti i resistori di shunt. I sensori Hall sono preferiti quando l'isolamento è fondamentale o in applicazioni ad alta corrente in cui la dissipazione del calore è un problema.

Quali sono le cadute di tensione standard per i resistori di shunt DC t?

Standard del settore Resistori di shunt di corrente CC tipicamente producono 75 mV alla corrente nominale, sebbene siano comuni anche varianti da 50 mV e 100 mV. Questa standardizzazione garantisce la compatibilità con i misuratori da pannello analogici e gli strumenti di misura progettati per questi specifici intervalli di tensione. Ad esempio, uno shunt da 100 A/75 mV ha una resistenza di 0,00075 Ω, mentre uno shunt da 50 A/75 mV ha una resistenza di 0,0015 Ω. Quando si selezionano gli shunt per le apparecchiature esistenti, verificare i requisiti di tensione a fondo scala del misuratore per garantire scalabilità e precisione adeguate.

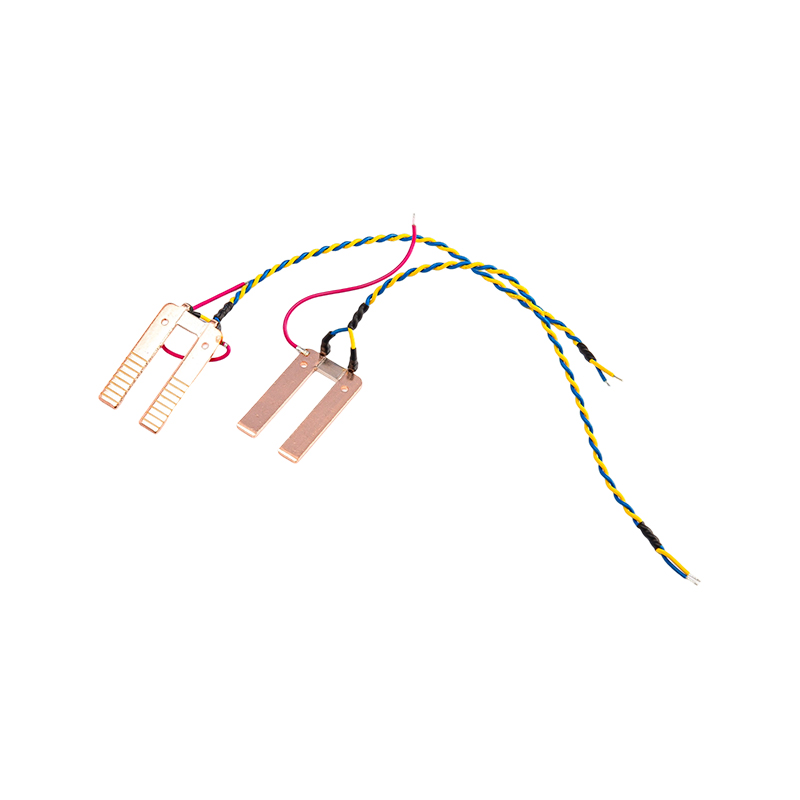

È possibile utilizzare resistori di shunt di corrente in applicazioni CA?

sì, Resistore di shunt di correntes funzionano per la misurazione CA, ma le considerazioni differiscono dalle applicazioni CC. Gli shunt a filo avvolto presentano un'induttanza che può causare sfasamenti ed errori di misurazione a frequenze più elevate. Gli shunt a lamina metallica o a piastra metallica offrono un'induttanza inferiore e prestazioni CA migliori. Per le applicazioni CA pura, i trasformatori di corrente (CT) sono spesso preferiti poiché forniscono isolamento e gestiscono correnti elevate senza generazione di calore. Tuttavia, per i requisiti CA con polarizzazione CC o per un ampio intervallo di frequenze, i resistori di shunt rimangono efficaci se specificati correttamente per la risposta in frequenza.

Che cosa causa gli errori di misurazione del resistore di shunt di corrente e come posso ridurli al minimo?

Le principali fonti di errore includono: deriva termica (ridotta al minimo selezionando materiali a basso TCR), resistenza dei conduttori (eliminata tramite connessioni Kelvin), tensioni termoelettriche (ridotte dall'uso coerente del materiale e dai gradienti di temperatura), problemi di layout del PCB (risolti attraverso un corretto instradamento delle tracce e posizionamento dell'amplificatore) e autoriscaldamento (gestito attraverso la progettazione termica e il declassamento). Ulteriori fattori includono la qualità della saldatura, la resistenza dei contatti sui terminali e le interferenze elettromagnetiche. Il rispetto delle linee guida di layout del produttore e l'implementazione di una corretta gestione termica possono ridurre l'errore totale al di sotto dello 0,1% nelle applicazioni di precisione.

Quali certificazioni dovrei cercare nei resistori di shunt di corrente per autoveicoli?

Per le applicazioni automobilistiche, cercare Resistore di shunt di correntes con qualifica AEC-Q200: lo standard globale per le prove di sollecitazione dei componenti passivi negli ambienti automobilistici. Ulteriori importanti certificazioni includono ISO9001 (gestione della qualità), ISO14001 (ambientale) e ISO45001 (salute e sicurezza sul lavoro). Per i mercati internazionali, il riconoscimento UL, la certificazione TUV e la conformità alle direttive UE ROHS/REACH garantiscono il rispetto delle normative. Queste certificazioni garantiscono che i componenti possano resistere agli intervalli di temperatura del settore automobilistico (da -40°C a 125°C), alle vibrazioni e ai requisiti di affidabilità a lungo termine.

Come posso calcolare la potenza nominale necessaria per il mio attuale resistore di shunt?

Calcolare la dissipazione di potenza utilizzando P = I² × R, dove I è la corrente continua massima e R è la resistenza di shunt. Applicare un margine di sicurezza del 25-50% sopra la potenza calcolata. Ad esempio, con 20 A attraverso uno shunt da 5 mΩ: P = 20² × 0,005 = 2 W. Selezionare un resistore da 3 W o superiore. Considerare le curve di declassamento: molti resistori devono essere declassati al di sopra della temperatura ambiente di 70°C. Per le applicazioni a impulsi, verificare la capacità di impulso del resistore poiché la gestione della potenza di picco spesso supera i valori nominali continui. Consultare sempre le schede tecniche del produttore per i requisiti di declassamento specifici.
