Relè New Energy FH20T 43A: commutazione ad alto carico e isolamento di sicurezza per applicazioni fotovoltaiche e su pali di ricarica

In un momento in cui la nuova generazione di energia, i sistemi di stoccaggio dell’energia e le pile di ricarica dei veicoli elettrici si stanno rapidamente diffondendo, i nuovi relè di energia, come componenti di commutazione chiave nei circuiti, influenzano direttamente il funzionamento stabile dell’attrezzatura completa attraverso la loro capacità di trasporto di corrente, il livello di isolamento di sicurezza e l’affidabilità a lungo termine. FH20T è un relè PCB ad alta potenza progettato per queste esigenze. Offre capacità di commutazione di 43 A, 1 contatto Form A, un'opzione di distanza tra i contatti di 2,0 mm e funzione di mantenimento del risparmio energetico della bobina, che lo rendono la scelta ideale per inverter fotovoltaici, pile di ricarica e altre applicazioni.

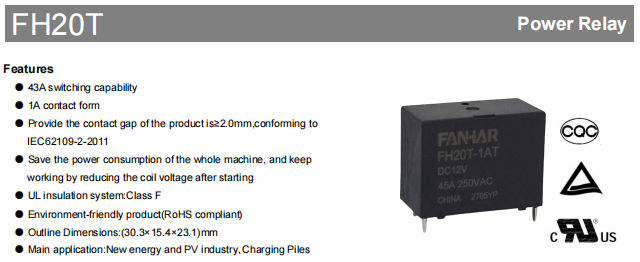

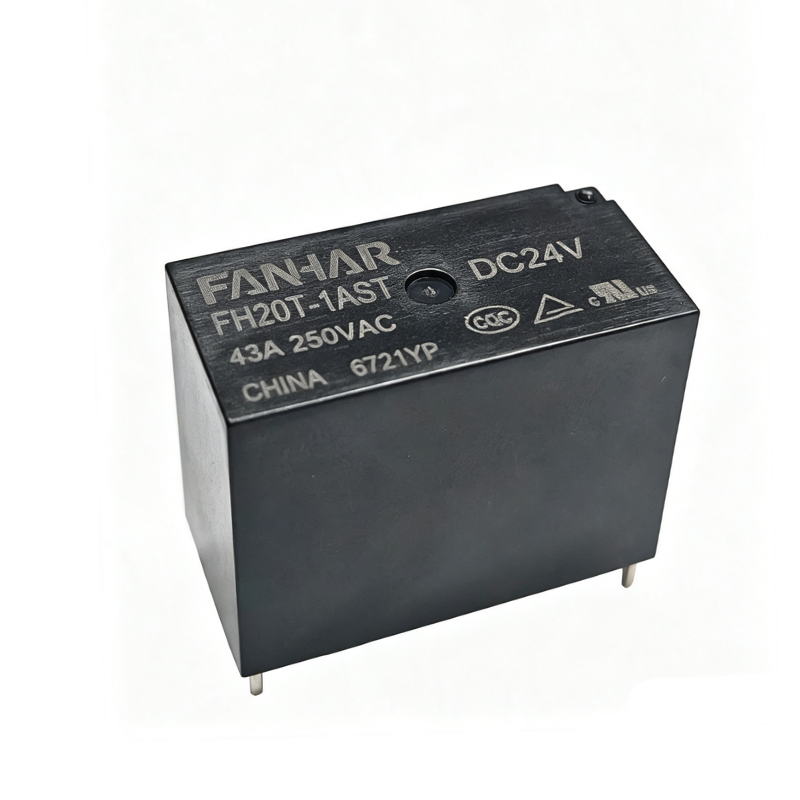

Relè Nuova Energia FH20T 43A FANHAR FH20T è un relè PCB con capacità di commutazione di 43 A, 1 contatto Form A e una distanza tra i contatti opzionale di 2,0 mm. È conforme a IEC62109-2:2011 ed è adatto per nuove applicazioni di energia, fotovoltaico, pile di ricarica e altre applicazioni. Supporta la riduzione della tensione della bobina dopo l'avvio per mantenere il funzionamento, risparmiando il consumo energetico complessivo. È dotato di un sistema di isolamento UL Classe F ed è conforme alla direttiva RoHS. Visualizza il prodotto →

Vantaggi principali: sicuro, efficiente, resistente alle alte temperature

Spazio di contatto sufficiente, conforme agli standard di sicurezza fotovoltaici

Lo spazio dopo l'apertura dei contatti interni di un relè influisce direttamente sulla sicurezza dell'isolamento. FH20T offre due opzioni di distanza dei contatti: il tipo Nil standard è 1,8 mm e il tipo BG è 2,0 mm. Quando la distanza tra i contatti del prodotto è ≥ 2,0 mm, è conforme a IEC62109-2:2011, "Requisiti di sicurezza per convertitori di potenza per sistemi di alimentazione fotovoltaici". Per le applicazioni ad alta tensione come inverter fotovoltaici e pile di ricarica, la scelta della versione BG può soddisfare meglio i requisiti di isolamento di sicurezza.

Riduzione della tensione dopo l'avvio per il mantenimento, riducendo significativamente il consumo energetico complessivo

FH20T supporta una strategia di lavoro volta a ridurre la tensione della bobina dopo l'avvio per mantenere il funzionamento. Dopo l'attivazione del relè, è necessario mantenere solo una tensione della bobina inferiore per mantenere i contatti chiusi. Rispetto alla guida continua a piena tensione, ciò può ridurre efficacemente il consumo energetico della bobina. Le raccomandazioni sulla tensione di mantenimento fornite nella scheda tecnica sono:

• Temperatura ambiente 23°C: tensione di mantenimento 40%–70% Un
• Temperatura ambiente 85°C: tensione di mantenimento 40%–55% Un

Questa funzione aiuta a ridurre l'aumento della temperatura del sistema e la perdita di potenza, rendendolo adatto alla ricarica di pile, inverter e altre apparecchiature che necessitano di standby a lungo termine o di funzionamento continuo.

Sistema di isolamento UL Classe F, adattamento ad ambienti ad alta temperatura

FH20T utilizza un sistema di isolamento UL Classe F, che aiuta a mantenere l'affidabilità dell'isolamento in ambienti ad alta temperatura. Il suo intervallo di temperatura ambiente operativa è compreso tra -40°C e 85°C, adattandosi agli ampi requisiti di temperatura dei nuovi scenari energetici e di controllo industriale.

Materiali ecocompatibili, conformi alla direttiva RoHS

Il prodotto è conforme ai requisiti ambientali RoHS e non contiene sostanze nocive come piombo, mercurio e cromo esavalente. Può soddisfare i requisiti per l'esportazione di regioni con rigide normative ambientali, come l'Unione Europea.

Capacità di carico e parametri elettrici

Il sistema di contatto dell'FH20T utilizza materiale AgSnO₂, combinando resistenza alla saldatura e all'erosione dell'arco. La resistenza di contatto iniziale è controllata a ≤100 mΩ (in condizioni di test 6 V CC 1 A), garantendo una bassa perdita di conduzione. In termini di prestazioni di isolamento, la resistenza di isolamento iniziale raggiunge 1000 MΩ (500 V CC), la rigidità dielettrica tra i contatti aperti è 2500 V CA/1 min e la rigidità dielettrica tra bobina e contatti è 4500 V CA/1 min, fornendo un margine di sicurezza sufficiente per l'isolamento da alta a bassa tensione. Il tempo di funzionamento è ≤20 ms e il tempo di rilascio è ≤10 ms, soddisfacendo i requisiti di velocità di risposta della maggior parte delle applicazioni di controllo industriale e di elettronica di potenza.

Carico principale e parametri elettrici

Specifiche della bobina e mantenimento del risparmio energetico

FH20T fornisce tre tensioni di bobina standard: DC5V, DC12V e DC24V, tutte con una potenza nominale di 3800 mW. Diverse tensioni della bobina corrispondono a diverse tensioni di funzionamento, tensioni di rilascio, correnti nominali e resistenze della bobina, consentendo agli utenti di adattarsi rapidamente in base alla tensione di controllo del sistema. La tensione operativa è la tensione minima richiesta per un'attivazione affidabile del relè e la progettazione dovrebbe garantire che la tensione di comando non sia inferiore a questo valore; la tensione di rilascio determina la sensibilità del ripristino dello spegnimento.

Specifiche della bobina

Resistenza meccanica e adattabilità ambientale

Le nuove apparecchiature energetiche sono spesso esposte a vibrazioni, shock e ampi sbalzi di temperatura. FH20T offre buone prestazioni meccaniche: la resistenza agli urti funzionali può raggiungere 196 m/s² (20 g) e la resistenza agli urti distruttivi raggiunge 980 m/s² (100 g), sufficiente per far fronte a collisioni accidentali durante il trasporto e l'installazione. La resistenza alle vibrazioni è compresa tra 10 Hz e 55 Hz con un'ampiezza di 1,5 mm, garantendo un funzionamento stabile vicino a fonti di vibrazioni come ventole e compressori. L'intervallo di temperatura operativa è compreso tra -40°C e 85°C e la tolleranza all'umidità è compresa tra il 5% e l'85%, adattandosi agli ambienti umidi.

In termini di durata, la durata meccanica è di 2×10⁵ operazioni e la vita elettrica è di 2×10⁴ operazioni con 43 A 250 V CA, rapporto ON/OFF 1 s/9 s e condizioni di temperatura ambiente. I dati sulla durata di cui sopra sono valori di riferimento nelle condizioni di prova specificate nella scheda tecnica. La durata effettiva sarà influenzata dal tipo di carico, dalla frequenza di commutazione, dalla temperatura ambiente e da altri fattori. Per apparecchiature quali pile di ricarica e inverter, questo livello di vita può soddisfare diversi anni di cicli di utilizzo normali.

Costruzione e selezione in base all'ambiente operativo

FH20T prevede due modalità di protezione della struttura interna, selezionabili in base alla pulizia dell'effettivo ambiente di lavoro:

• A prova di flusso: adatto per ambienti puliti, privi di gas corrosivi come H₂S, SO₂, NO₂ e polvere conduttiva. Questo tipo può impedire la penetrazione del flusso durante la saldatura e presenta un vantaggio in termini di costi.
• Sigillato in plastica: consigliato per ambienti non puliti come siti industriali e armadi esterni che possono contenere gas o polvere corrosivi. La struttura sigillata in plastica può isolare in modo più efficace gli inquinanti esterni e garantire una bassa resistenza di contatto a lungo termine.

Le due strutture hanno le stesse dimensioni esterne: 30,3 mm (L) × 15,4 mm (L) × 23,1 mm (A). Utilizzano il montaggio con pin PCB standard. Si consiglia di controllare la tolleranza del layout del PCB entro ±0,1 mm. Per le tolleranze dimensionali del profilo, fare riferimento alle annotazioni dettagliate nella scheda tecnica.

Applicazioni tipiche

FH20T è progettato principalmente per le nuove energie, l'industria fotovoltaica e i pali di ricarica. In queste applicazioni, viene utilizzato come relè di potenza montato su PCB per la commutazione del carico e il controllo dell'alimentazione dove sono richieste capacità di commutazione di 43 A, elevate prestazioni di isolamento e ingombro compatto.

inverter fotovoltaici e sistemi fotovoltaici

FH20T può essere utilizzato negli inverter fotovoltaici e nei sistemi fotovoltaici per la commutazione del carico, il controllo dell'alimentazione ausiliaria e il controllo dell'uscita. Quando il progetto deve essere conforme alla norma IEC62109-2:2011, è possibile selezionare la versione BG con distanza tra i contatti di 2,0 mm.

Pile di ricarica

Nelle pile di carica, l'FH20T può essere utilizzato per la commutazione dell'alimentazione interna, il controllo dell'uscita e il controllo del carico ausiliario. La sua capacità di commutazione da 43 A e il montaggio su PCB lo rendono adatto per progetti di apparecchiature di ricarica compatte.

Nuove apparecchiature energetiche

Per altre nuove apparecchiature energetiche, FH20T fornisce una soluzione di commutazione per il controllo dell'alimentazione e la commutazione del carico. Se il relè viene utilizzato per il trasporto di corrente continua, il declassamento deve essere valutato in base alla temperatura ambiente, al foglio di rame del PCB e all'aumento della temperatura del terminale.

Domande frequenti

Conclusione

Il nuovo relè di energia FH20T richiede capacità di commutazione di 43 A, gap di sicurezza ≥ 2,0 mm nella versione BG, conformità IEC62109-2:2011, sistema di isolamento UL Classe F e funzione di mantenimento della riduzione della tensione della bobina come principale competitività. Non solo soddisfa i severi requisiti di isolamento di sicurezza degli inverter fotovoltaici, ma si adatta anche alla ricerca di corrente elevata e lunga durata nelle pile di ricarica dei veicoli elettrici. Il design compatto del PCB e la flessibile adattabilità ambientale lo rendono un componente di commutazione affidabile nei nuovi prodotti energetici.

Per ulteriori modelli di tensione della bobina o servizi di personalizzazione, contattare il nostro team di supporto tecnico. Le specifiche sono soggette a modifiche senza preavviso. Si prega di fare riferimento all'ultima scheda tecnica ufficiale.
