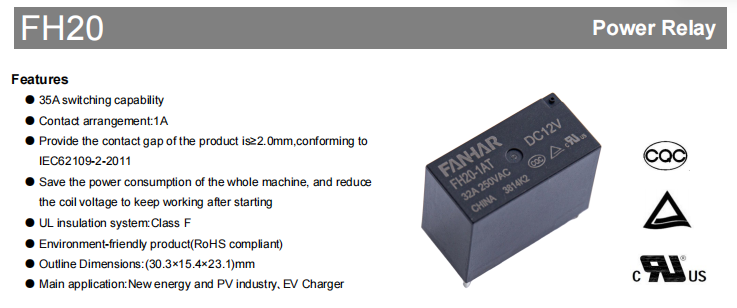

Con la rapida proliferazione di nuova generazione di energia, sistemi di accumulo di energia e caricabatterie rapidi per veicoli elettrici, i relè di potenza, in quanto componenti di commutazione critici nei circuiti, svolgono un ruolo vitale nel determinare la stabilità complessiva delle apparecchiature attraverso la loro capacità di trasporto di corrente, il livello di isolamento di sicurezza e l'affidabilità a lungo termine. Il FH20 è un relè ad alta potenza appositamente progettato per soddisfare queste esigenze. Combina dimensioni compatte, elevata capacità di carico e robustezza in ambienti difficili, rendendolo la scelta ideale per inverter fotovoltaici , Stazioni di ricarica per veicoli elettrici e applicazioni simili.
Vantaggi principali: sicuro, efficiente e resistente al calore
Distanza di contatto adeguata per soddisfare gli standard di sicurezza fotovoltaici
La distanza tra i contatti dopo l'apertura del relè influisce direttamente sulla sicurezza dell'isolamento. La serie FH20 presenta una distanza tra i contatti di ≥ 2,0 mm, pienamente conforme allo standard IEC 62109-2-2011 "Requisiti di sicurezza per convertitori di potenza da utilizzare nei sistemi di alimentazione fotovoltaici". Per gli inverter fotovoltaici questa norma è obbligatoria. La distanza di 2,0 mm garantisce un'efficace interruzione dell'arco anche in condizioni di sovratensione, proteggendo i circuiti a valle e la sicurezza dell'operatore.
Riduzione della tensione di mantenimento dopo l'avvio per ridurre significativamente il consumo energetico del sistema
L'FH20 utilizza una strategia di lavoro che riduce la tensione della bobina dopo la presa inizialesu. Una volta chiuso il relè, è necessaria solo una tensione della bobina inferiore per mantenere lo stato di contatto, riducendo sostanzialmente il consumo energetico della bobina rispetto al pieno continuo.azionamento in tensione. Ad esempio, con il modello da 12 V, la potenza di mantenimento è di gran lunga inferiore ai 1400 mW richiesti per la ripresa. Questa funzionalità è particolarmente vantaggiosa per caricabatterie e inverter che richiedono un lungo standby o un funzionamento continuo, riducendo efficacemente l'aumento della temperatura del sistema e la perdita di energia.
Sistema di isolamento UL Classe F per una maggiore tolleranza alla temperatura
Il grado di resistenza al calore del sistema di isolamento determina la durata del relè in condizioni di alta temperatura. La serie FH20 utilizza un sistema di isolamento di Classe F riconosciuto UL, che consente la massima temperatura della bobinatemperatura spot di 155 °C—25 °C superiore alla comune Classe B (130 °C). Ciò significa che a una temperatura ambiente di 85 °C il relè dispone ancora di un ampio margine termico, rendendolo particolarmente adatto per apparecchiature installate in ambienti chiusi, scarsamente ventilati o esterni ad alta temperatura.
Materiali ecocompatibili, conformi alla direttiva RoHS
Dai contatti all'alloggiamento, il prodotto utilizza materiali che soddisfano i requisiti RoHS, privi di piombo, mercurio, cromo esavalente e altre sostanze pericolose, garantendo barrieralibera esportazione verso regioni con rigide normative ambientali, come l’UE.
Capacità di carico e parametri elettrici
La serie FH20 adotta una disposizione dei contatti da 1 A (unipolare a una via, normalmente aperto), con materiale di contatto AgSnO₂ (ossido di stagno e argento). Questo materiale offre un'eccellente resistenza alla saldatura e all'erosione dell'arco, rendendolo particolarmente adatto per commutazioni frequenti di carichi resistivi ad alta corrente.
I principali dati elettrici sono riepilogati nella tabella seguente:
| Parametro | Valore |
|---|---|
| Disposizione dei contatti | 1A |
| Materiale di contatto | AgSnO₂ |
| Carico nominale (resistivo) | 32 A 250 V CA |
| Corrente di commutazione massima | 35A |
| Massima tensione di commutazione | 277 VCA |
| Capacità di commutazione massima | 8750VA |
| Carico minimo consentito | 5 V CC / 100 mA |
| Resistenza di contatto (iniziale) | ≤100 mΩ (a 6 VCC, 1 A) |
| Rigidità dielettrica (tra contatti aperti) | 2500 VCA, 1 min |
| Rigidità dielettrica (dalla bobina ai contatti) | 4500 VCA, 1 min |
| Tempo di funzionamento | ≤20ms |
| Tempo di rilascio | ≤10ms |
La bassa resistenza di contatto garantisce una perdita di conduzione minima, mentre l'elevata rigidità dielettrica fornisce un ampio margine di sicurezza per l'isolamento da alta a bassa tensione. I tempi di funzionamento e rilascio soddisfano i requisiti di velocità di risposta della maggior parte delle applicazioni di controllo industriale e di elettronica di potenza.
Specifiche della bobina e guida alla selezione
L'FH20 offre molteplici tensioni di bobina standard da 5 V a 24 V, tutte con una potenza nominale di 1400 mW. I parametri elettrici chiave per i modelli comunemente utilizzati sono riepilogati di seguito per un rapido adattamento alla tensione di controllo del sistema:
| Tensione nominale | Voltaggio operativo VCC | Tensione di rilascio VCC | Corrente nominale (±10%) | Resistenza della bobina (±10%) |
|---|---|---|---|---|
| CC 5 V | ≤3,75 | ≥0,25 | 280 mA | 17,8Ω |
| CC 12 V | ≤9.00 | ≥0,60 | 116,7 mA | 102,8Ω |
| CC 18 V | ≤13,50 | ≥0,90 | 77,8 mA | 231,4Ω |
| Tempo di funzionamento | ≤18.00 | ≥1,20 | 58,3 mA | 411,4Ω |
Suggerimento per la selezione : La tensione di esercizio è quella minima richiesta per una presa affidabile; la tensione del convertitore deve essere progettata per non scendere al di sotto di questo valore. La tensione di rilascio determina la sensibilità alla cadutafuori allo spegnimento. Se il consumo energetico estremamente basso è fondamentale, è possibile scegliere una tensione della bobina più elevata (ad esempio, 24 V), poiché la sua corrente operativa è inferiore e, combinata con la funzione di mantenimento dopo l'avvio, il consumo energetico totale può essere ulteriormente ridotto.
Robustezza meccanica e adattabilità ambientale
Le nuove apparecchiature energetiche sono spesso esposte a vibrazioni, urti e ampie variazioni di temperatura. La serie FH20 eccelle nelle prestazioni meccaniche:
Resistenza agli urti : Shock funzionale fino a 196 m/s² (20 g), shock distruttivo fino a 980 m/s² (100 g), sufficiente per resistere a urti accidentali durante il trasporto e l'installazione.
Resistenza alle vibrazioni : 10 Hz ~ 55 Hz con ampiezza di 1,5 mm, garantendo un funzionamento stabile vicino a fonti di vibrazioni come ventole e compressori.
Intervallo di temperatura operativa : -40 °C ~ 85 °C, che copre le condizioni esterne nella maggior parte delle regioni della Cina; tolleranza all'umidità dal 5% all'85% per ambienti umidi.
In termini di resistenza, la vita meccanica è di 2×10⁵ operazioni, mentre la vita elettrica (carico resistivo, 32 A 250 V CA, ON/OFF = 1 s / 9 s) raggiunge 3×10⁴ operazioni, soddisfacendo diversi anni di normale utilizzo in caricabatterie, inverter e apparecchiature simili.
Stili di custodia e selezione ambientale
L'FH20 è disponibile in due tipi di protezione interna, consentendo di scegliere in base alla pulizia dell'ambiente di lavoro effettivo:
Tipo protetto dal flusso : Adatto per ambienti interni puliti, privi di gas corrosivi (H₂S, SO₂, NO₂, ecc.) e polvere conduttiva. Questo tipo impedisce l'ingresso di flusso durante la saldatura e offre vantaggi in termini di costi.
Tipo sigillato in plastica : Consigliato per ambienti sporchi che potrebbero contenere gas o polvere corrosivi, come siti industriali o armadietti esterni. La costruzione sigillata isola in modo più efficace i contaminanti esterni, garantendo una lunga duratatermine bassa resistenza di contatto.

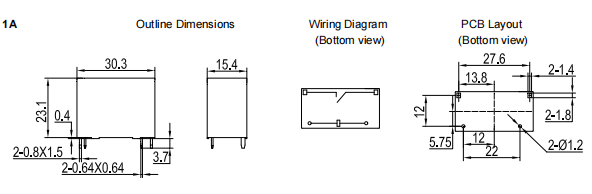

Entrambi i tipi condividono le stesse dimensioni esterne: 30,3 mm (L) × 15,4 mm (L) × 23,1 mm (A). Sono progettati per il montaggio con pin PCB standard e pesano circa 20,7 g. Le tolleranze del layout del PCB devono essere controllate entro ±0,1 mm; per le tolleranze dimensionali del profilo fare riferimento alle note dettagliate nella scheda tecnica.
Approvazioni internazionali in breve
La serie FH20 ha ottenuto le certificazioni di sicurezza necessarie per i principali mercati globali, facilitando l'esportazione dei vostri prodotti finali:
| Approvazione | Numero del file | Valutazioni approvate (resistivo) |
|---|---|---|
| UL/CUL | E475405 | 32 A / 35 A 250 V CA, 85 °C |
| TÜV | R50581364 | 32 A / 35 A 250 V CA, 85 °C |
| CQC | CQC23002383075 | 32 A / 35 A 250 V CA, 85 °C |
Tutte e tre le certificazioni utilizzano contatti AgSnO₂ e coprono sia i valori nominali continui di 32 A che quelli massimi di 35 A a una classe di temperatura di 85 °C, garantendo la conformità in condizioni operative estreme.
Domande frequenti
Q1: Qual è la distanza tra i contatti del relè della serie FH20? Soddisfa gli standard del settore fotovoltaico?
La distanza tra i contatti è ≥ 2,0 mm, pienamente conforme alla norma IEC 62109-2-2011 "Requisiti di sicurezza per convertitori di potenza da utilizzare nei sistemi di alimentazione fotovoltaici".
Q2: Quali opzioni di tensione della bobina sono disponibili?
Le tensioni standard della bobina includono DC 5 V, 6 V, 12 V, 18 V e 24 V, tutte con una potenza nominale di 1400 mW. Per la tensione operativa specifica, la tensione di rilascio e la resistenza della bobina, fare riferimento alla tabella "Specifiche della bobina e guida alla selezione" sopra.
Q3: Quali sono le aspettative di vita meccanica ed elettrica?
La vita meccanica è pari a 2×10⁵ operazioni; la durata elettrica (temperatura ambiente, carico resistivo 32 A 250 V CA, ON/OFF = 1 s/9 s) è di 3×10⁴ operazioni.
Q4: Quali sono la resistenza di contatto iniziale e la resistenza di isolamento?
Resistenza di contatto iniziale ≤100 mΩ (a 6 VCC, 1 A); resistenza di isolamento iniziale ≥1000 MΩ (a 500 VCC).
Q5: Quali precauzioni dovrebbero essere prese durante l'uso?
Si prega di evitare di far cadere il relè per evitare danni alle strutture meccaniche interne e ai parametri prestazionali iniziali. Inoltre, le specifiche potrebbero cambiare a causa di miglioramenti; confermare l'ultima versione con il produttore prima della produzione in volume.
