Casa / Novità / Novità del settore / FH67NE 200A/270A nuovo relè di energia | Interruttore ad alta corrente da 1000 V CA per impianti fotovoltaici, accumulatori di batterie e apparecchiature industriali
Panoramica del prodotto

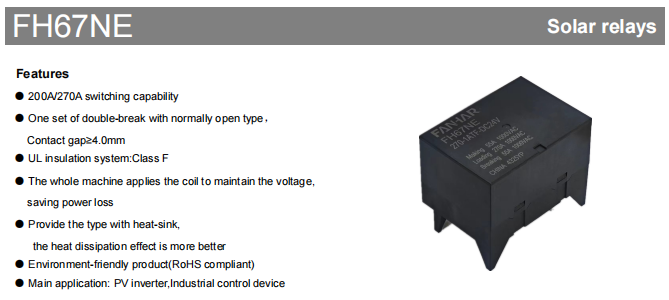

Il FH67NE è un prodotto ad alte prestazioni e ad alta potenza nuovo relè di energia sviluppato da Zhejiang Fanhar Electronics (FANHAR) per la nuova energia fotovoltaica e le applicazioni industriali ad alto carico. È disponibile in due opzioni di capacità di commutazione dei contatti – 200 A e 270 A – con un unico set di contatti normalmente aperti a doppia interruzione con una distanza tra i contatti di 4,0 mm o superiore. Utilizzando AgSnO₂ come materiale di contatto, il relè può commutare fino a 220 A (versione 200 A) o 275 A (versione 270 A) a 1.000 V CA, con capacità di commutazione massime rispettivamente di 220.000 VA e 275.000 VA. Con prestazioni elettriche eccezionali, una rigorosa progettazione di sicurezza e certificazioni internazionali complete, l'FH67NE è diventato un componente di commutazione fondamentale in applicazioni impegnative come inverter fotovoltaici, sistemi di accumulo di energia e apparecchiature di controllo industriale.
Poiché la capacità installata globale del fotovoltaico continua ad aumentare e il settore dello stoccaggio dell’energia si espande rapidamente, i nuovi sistemi energetici impongono requisiti sempre più rigorosi ai relè in termini di capacità di trasporto di corrente elevata, margini di sicurezza ad alta tensione e affidabilità a lungo termine. L'FH67NE è proprio il nuovo relè di energia di punta di Fanhar sviluppato in risposta a questa tendenza del settore, rispondendo in modo efficace all'urgente necessità del mercato di relè ad alta potenza, alta sicurezza e basso consumo energetico.
Guida alla scelta: confronto tra versioni 200A e 270A
Il FH67NE series offers two current ratings – 200A and 270A – with the core difference lying in the main terminal structure design, enabling engineers to flexibly choose based on actual load requirements:
| Parametro | FH67NE200 | FH67NE270 |
|---|---|---|
| Corrente nominale (portante) | 200A | 270A |
| Massimo. Corrente di commutazione | 220A | 275A |
| Massimo. Capacità di commutazione | 220.000VA | 275.000 VA |

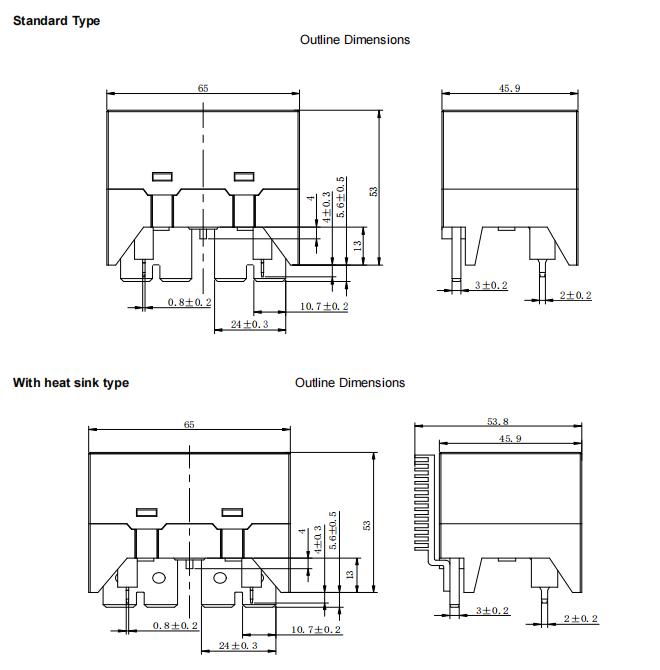

Entrambe le versioni sono identiche per distanza dei contatti (≥4,0 mm), classe di isolamento (Classe F), parametri della bobina e dimensioni complessive. La scelta dovrebbe basarsi principalmente sulla corrente di carico effettiva e sui requisiti di capacità di commutazione del sistema.
Principali vantaggi tecnici
Struttura a doppia rottura per la sicurezza ad alta tensione
Il product features a single set of double-break, normally open contact configuration with a contact gap ≥4.0mm. The double-break design creates two series-breaking arcs during disconnection, effectively enhancing arc extinguishing capability. Combined with the large contact gap of over 4.0mm, it significantly improves electrical isolation performance under high-voltage conditions, ensuring safe disconnection at 1000VAC.
Sistema di isolamento in classe F per alte temperature e lunga durata
Il UL insulation system meets Class F requirements, allowing insulation materials to withstand continuous operating temperatures of 155°C. Together with a wide operating temperature range of -40°C to 85°C, the FH67NE maintains stable electrical performance and service life even in high-temperature environments such as outdoor PV power stations and industrial distribution cabinets.
Design opzionale del dissipatore di calore per una migliore gestione termica
Il FH67NE is available with an optional heat sink model, offering significantly better heat dissipation than the standard version. This design is particularly suitable for applications involving sustained high-current conduction or high ambient temperatures, effectively reducing relay temperature rise and extending electrical life.
Conforme all'ambiente e adattabile a livello globale
Il product complies with RoHS environmental directives and has obtained UL, TÜV, and CQC international certifications, providing strong global market access capability.

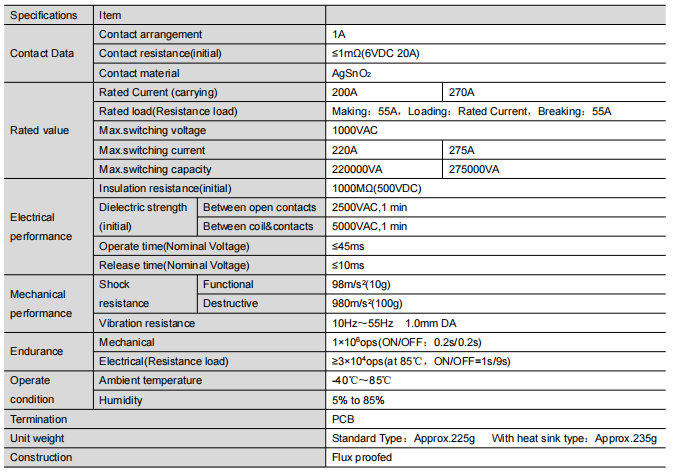

Prestazioni elettriche principali
Capacità di carico
Il FH67NE has a rated current (carrying) of 200A (270A for the 270A version). Its rated load (resistive) conditions are: Make 55A, Carry rated current, Break 55A. Maximum switching voltage is 1000VAC, maximum switching current is 220A (200A version) / 275A (270A version), and maximum switching capacity is 220,000VA (200A version) / 275,000VA (270A version).
Affidabilità dei contatti
La resistenza di contatto iniziale è ≤1 mΩ (testata a 6 V CC 20 A), garantendo perdite di conduzione estremamente basse e soddisfacendo i severi requisiti di basso calore delle applicazioni ad alta corrente.
Isolamento e rigidità dielettrica
La resistenza di isolamento iniziale raggiunge 1000 MΩ (testato a 500 V CC). Le prestazioni di rigidità dielettrica sono eccezionali: 2500 V CA/1 min tra contatti aperti e 5000 V CA/1 min tra bobina e contatti, fornendo ampi margini di sicurezza per il sistema.
Tempo di risposta
Tempo di funzionamento (alla tensione nominale) ≤45 ms, tempo di rilascio (alla tensione nominale) ≤10 ms, offrendo una risposta rapida e affidabile per soddisfare le richieste di controllo della commutazione rapida degli inverter fotovoltaici e di altre apparecchiature.
Specifiche della bobina e funzionamento efficiente dal punto di vista energetico
Il FH67NE is available in five coil voltage options: DC 6V, 9V, 12V, 24V, and 48V, with a rated power consumption of only 4W. Detailed parameters for each specification are as follows:
| Tensione nominale | Tensione operativa (VCC) | Tensione di rilascio (VCC) | Corrente nominale (±10%) | Resistenza della bobina (±10%) | Potenza nominale | Tensione di sostegno | Voltaggio massimo |
|---|---|---|---|---|---|---|---|
| CC 6 V | ≤4,50 | ≥0,30 | 666,7 mA | 9Ω | 4 W | 55%~100%Un (Temperatura ambiente 23 ℃) 55%~60%Un (Temperatura ambiente 85 ℃) | CC 7,2 V |
| CC 9 V | ≤6,75 | ≥0,45 | 444,4 mA | 20,3Ω | CC 10,8 V | ||
| CC 12 V | ≤9.00 | ≥0,60 | 333,3 mA | 36Ω | CC 14,4 V | ||
| CC 24 V | ≤18.00 | ≥1,20 | 166,7 mA | 144Ω | CC 28,8 V | ||
| CC 48 V | ≤36,00 | ≥2,40 | 83,3 mA | 576Ω | CC 57,6 V |
Note operative:.
Il coil sustaining voltage is applied 100ms after rated voltage application, with a sustaining voltage range of 55%～100% Un (at 23°C ambient) / 55%～60% Un (at 85°C ambient).
Per evitare surriscaldamenti e danni alla bobina, non applicare continuamente una tensione che superi la tensione di sostegno massima. Il maximum sustaining voltage refers to the maximum voltage the relay can withstand for a short period.
Scenari applicativi tipici
In quanto elemento di commutazione principale nei sistemi fotovoltaici, l'FH67NE gestisce il controllo di chiusura/interruzione sicuro su entrambi i lati CC e CA. La sua elevata capacità di trasporto di corrente di 200 A/270 A gestisce facilmente le richieste di corrente delle stringhe FV ad alta potenza, mentre la distanza tra i contatti ≥ 4,0 mm e la tensione di tenuta bobina-contatto di 5000 V CA forniscono margini di sicurezza sostanziali per le applicazioni ad alta tensione.
Sistemi di accumulo dell'energia (ESS)
Nei sistemi di accumulo dell'energia della batteria, l'FH67NE viene utilizzato per il controllo e la protezione della carica/scarica della batteria. Il basso consumo energetico consentito dal design con bloccaggio magnetico si allinea perfettamente con i severi requisiti di efficienza energetica di ESS, mentre l'ampio intervallo di temperature operative garantisce un funzionamento stabile in armadi di stoccaggio esterni e ambienti simili.
Apparecchiature di controllo industriale
Per la commutazione del carico di apparecchiature industriali ad alta potenza, l'FH67NE offre una soluzione di controllo on/off altamente affidabile. La sua eccellente resistenza alle vibrazioni e agli urti, insieme a una durata meccanica fino a 1 milione di operazioni, lo rendono in grado di gestire diversi ambienti industriali difficili.
Certificazioni e Garanzia di Qualità
Il FH67NE series has obtained UL, TÜV, and CQC international certifications and complies with RoHS environmental standards, fully meeting the market access requirements of major global regions.
In quanto azienda high-tech nazionale, Fanhar Electronics è stata certificata secondo il sistema di gestione della qualità ISO9001, il sistema di gestione ambientale ISO14001 e il sistema di gestione della salute e sicurezza sul lavoro ISO45001. L'azienda investe il 5%–8% del fatturato annuo in ricerca e sviluppo e ha ottenuto oltre 40 brevetti nazionali per modelli di utilità e invenzioni. Un sistema di controllo qualità dell'intero processo che copre la progettazione, l'approvvigionamento delle materie prime e la produzione garantisce che ogni relè FH67NE offra una qualità costante e affidabile.
Conclusione
Il FH67NE high-power new energy relay integrates core advantages including ultra-high current-carrying capacity (200A/270A), double-break safety structure (≥4.0mm gap), Class F insulation system, magnetic latching low-power design, and optional heat sink enhancement. As Fanhar’s flagship product for the new energy and industrial high-load markets, it has passed UL, TÜV, and CQC international certifications and complies with RoHS requirements. It is already widely used in PV inverters, energy storage systems, and industrial control equipment. Whether you are designing a high-power PV inverter or developing a high-reliability energy storage system, the FH67NE is a trustworthy key component choice.
Domande frequenti
D1: Quali sono le principali differenze tra le versioni FH67NE 200A e 270A?
Il core differences lie in current-carrying capacity and main terminal structure. The 270A version has a maximum switching current of 275A and maximum switching capacity of 275,000VA, with a slotted main terminal bottom; the 200A version has a maximum switching current of 220A and maximum switching capacity of 220,000VA, with a non-slotted main terminal bottom. Both versions share the same contact gap, insulation class, coil parameters, and outline dimensions.
Q2: Quali vantaggi pratici offre la distanza tra i contatti ≥ 4,0 mm?
Il large contact gap of over 4.0mm significantly improves the relay’s electrical isolation capability: ① reduces arc restrike risk, enhancing disconnection reliability; ② meets the strict clearance requirements of high-voltage applications; ③ combined with the double-break structure, forms a dual safety barrier ensuring safe operation at 1000VAC.
D3: Per quali scenari è consigliato il modello con dissipatore di calore?
Il heat sink model is particularly recommended for: ① outdoor PV power stations with high ambient temperatures; ② applications requiring prolonged high-current conduction; ③ high-reliability systems with strict temperature rise limits. Its heat dissipation is significantly better than the standard version, effectively reducing relay temperature rise and extending electrical life. However, note that the heat sink is electrically live, so a 10mm safety clearance must be maintained during installation.
Q4: Qual è l'adattabilità ambientale dell'FH67NE?
Intervallo di temperatura operativa -40°C~85°C, intervallo di umidità 5%~85%. Resistenza alle vibrazioni 10 Hz ~ 55 Hz/1,0 mm DA, resistenza agli urti funzionale 98 m/s² (10 g) e distruttiva 980 m/s² (100 g), soddisfacendo i requisiti di vari ambienti difficili come stazioni fotovoltaiche esterne e distribuzione industriale.
Q5: È possibile fornire campioni o supporto tecnico?
Fanhar Electronics supporta la fornitura di campioni e l'assistenza nella selezione tecnica in base alle esigenze del cliente. Per esigenze di personalizzazione particolari (strutturali, regolazioni dei parametri, ecc.), contattare il team di vendita o di supporto tecnico Fanhar per ulteriore assistenza. Questa presentazione del prodotto è solo di riferimento. Le specifiche sono soggette a modifiche senza preavviso. Per la documentazione tecnica più recente, contattare il team di vendita Fanhar.
