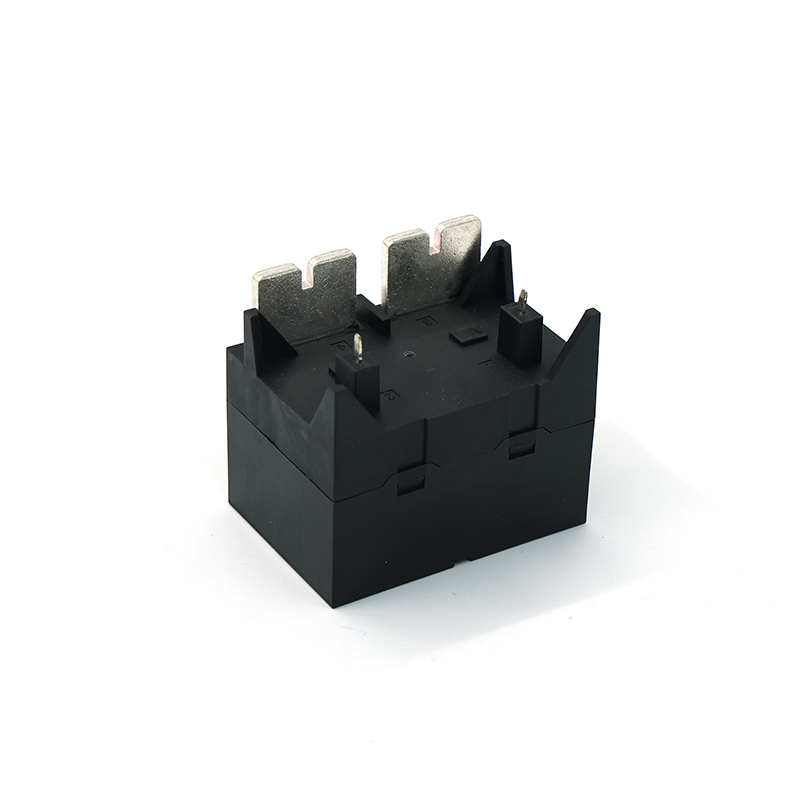

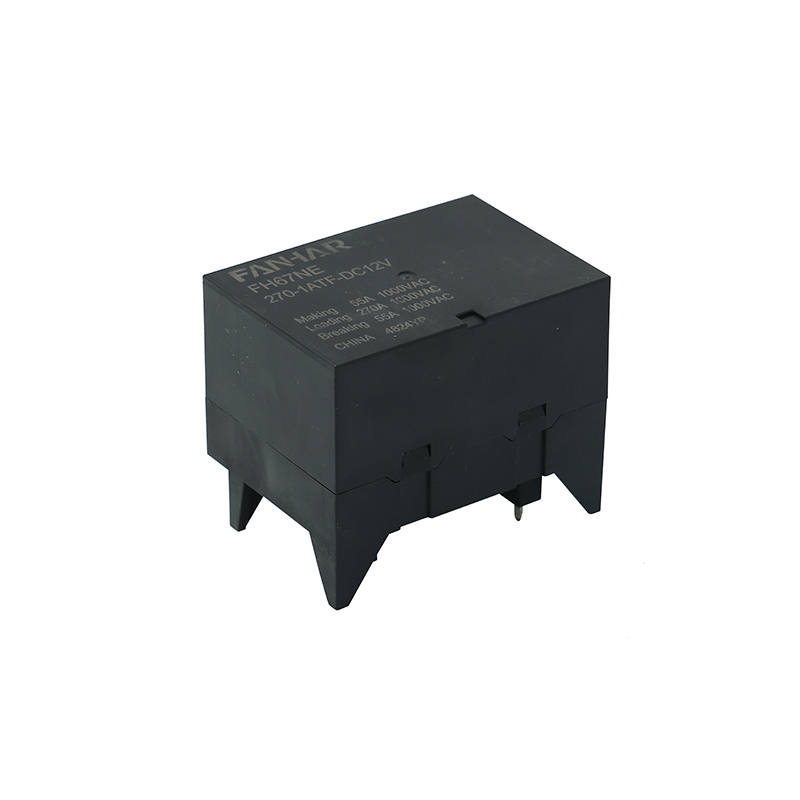

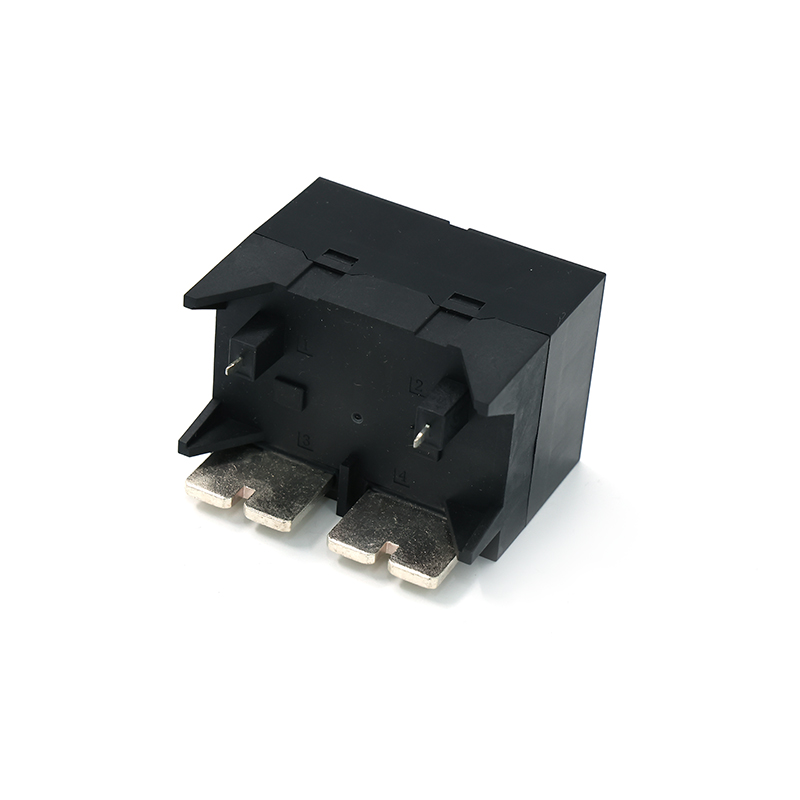

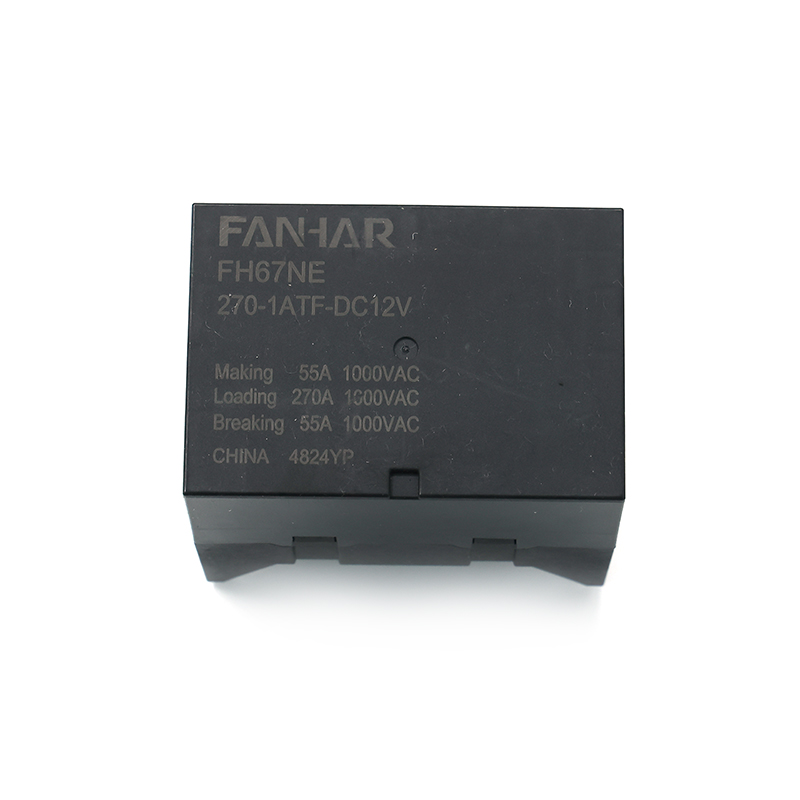

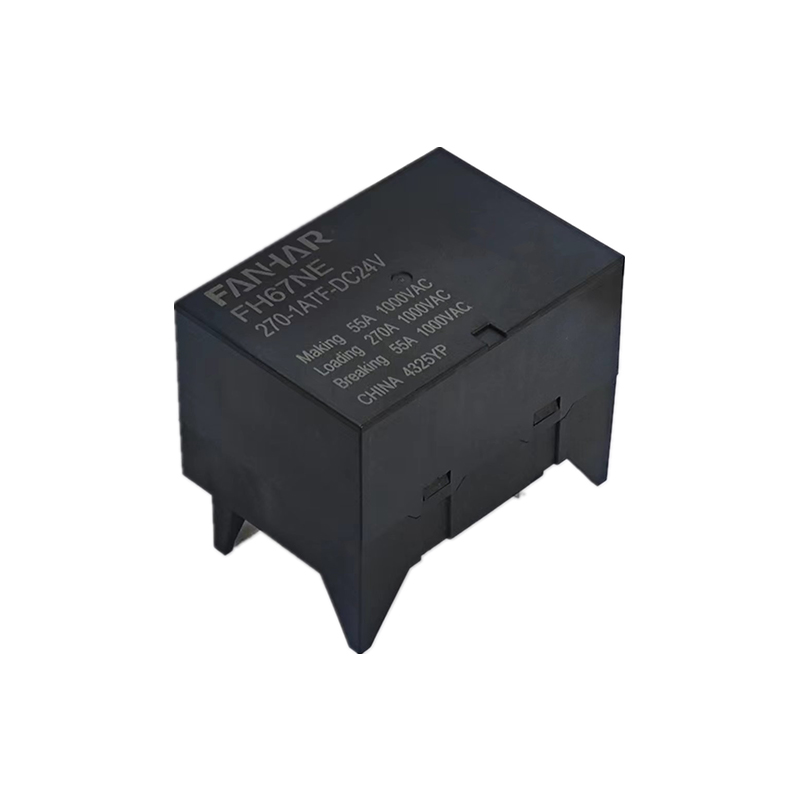

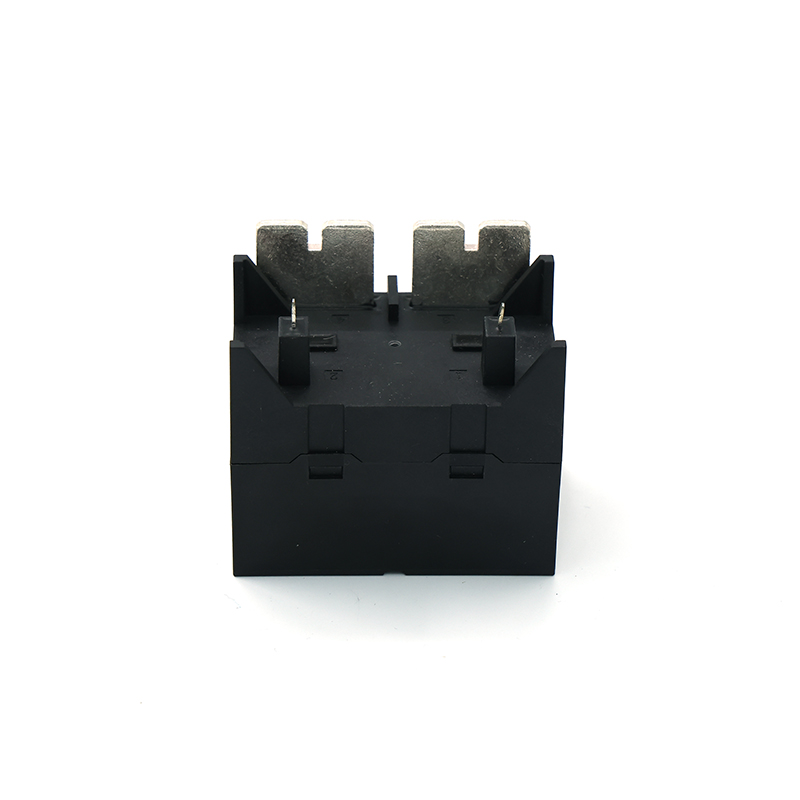

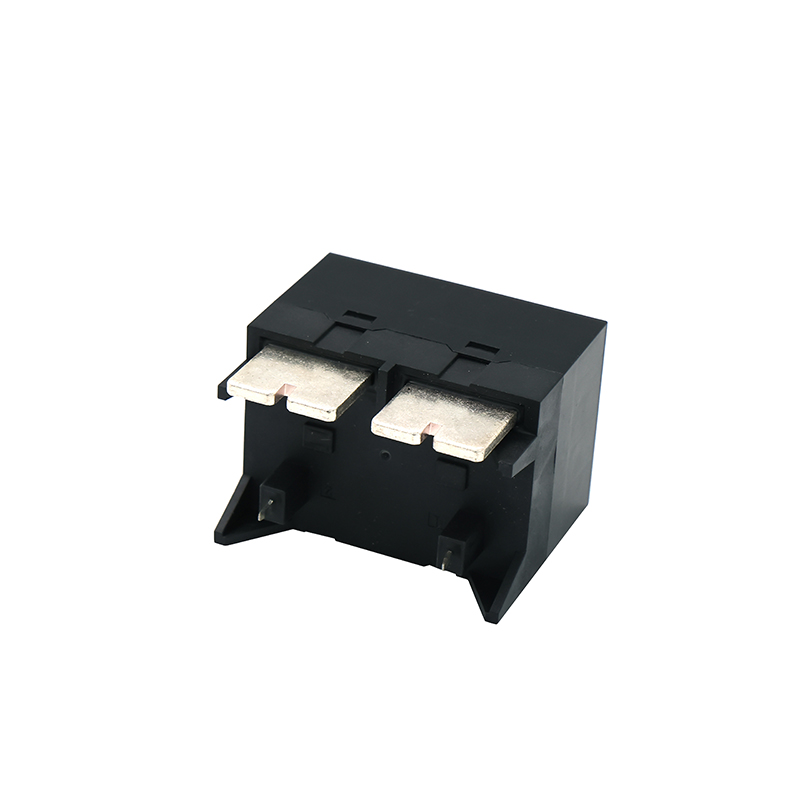

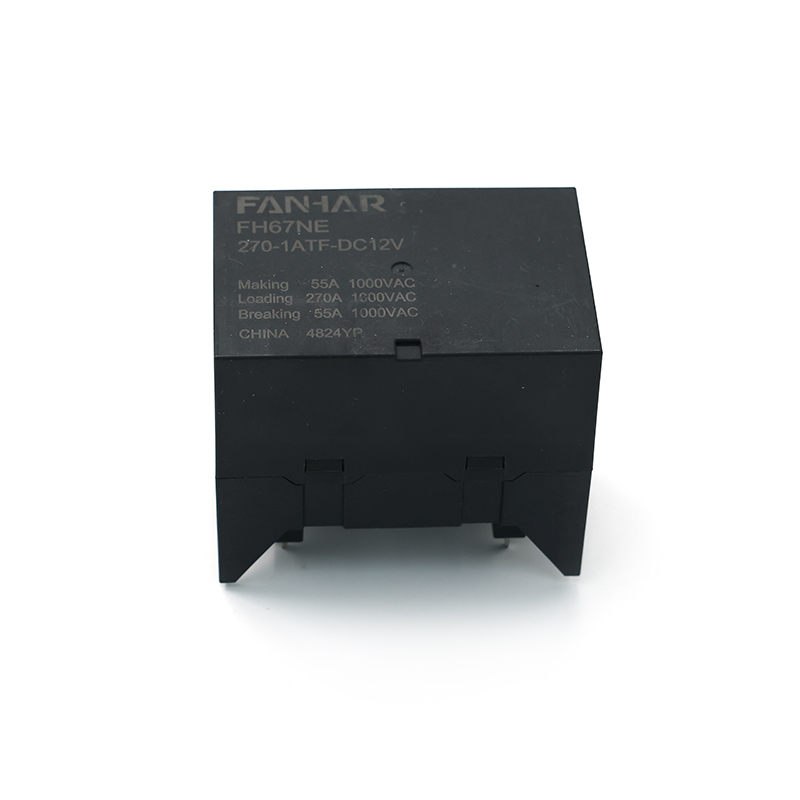

Relè di nuova energia FH67NE 200A

Caratteristiche:
Capacità di commutazione 200 A/270 A
Un set di doppia interruzione con tipo normalmente aperto, distanza dei contatti ≥ 4,0 mm
Sistema di isolamento UL: Classe F
L'intera macchina applica la bobina per mantenere la tensione, risparmiando sulla perdita di potenza
Fornire il tipo con dissipatore di calore, l'effetto di dissipazione del calore è migliore
Prodotto rispettoso dell'ambiente (conforme alla direttiva RoHS)
Applicazione principale: inverter fotovoltaico, dispositivo di controllo industriale

Contattaci

Scarica

PRECEDENTE: Relè di nuova energia FH80NE 40A SUCCESSIVO: Nessun articolo successivo

Parametri
Applicazione
Descrizione

Parametri

Specifiche	Articolo
Contatta i dati	Disposizione dei contatti		1A
	Resistenza di contatto (iniziale)		≤1 mΩ(6 V CC 20 A)
	Materiale di contatto		AgSnO ₂
Valore nominale	Corrente nominale (portante)		200A	270A
	Carico nominale (carico di resistenza)		Produzione: 55 A, Caricamento: Corrente nominale, Interruzione: 55 A
	Tensione di commutazione massima		1000 V CA
	Corrente di commutazione massima		220A	275A
	Capacità di commutazione massima		220000VA	275000VA
Elettrico prestazione	Resistenza di isolamento(iniziale)		1000 MΩ (500 V CC)
	Rigidità dielettrica (iniziale)	Tra contatti aperti	2500 V CA, 1 min
		Tra bobina e contatti	5000 V CA, 1 min
	Tempo di funzionamento (tensione nominale)		≤45 ms
	Tempo di rilascio (tensione nominale)		≤10 ms
Meccanico prestazione	Shock resistenza	Funzionale	98 m/s2(10 g)
		Distruttivo	980 m/s2(100 g)
	Resistenza alle vibrazioni		10 Hz ~ 55 Hz 1,0 mm DA
Resistenza	Meccanico		1× 10 ⁶ operazioni (ON/OFF: 0,2 s/0,2 s)
	Elettrico(Resistance load)		≥3× 10 ⁴ operazioni(a 85 ℃ , ON/OFF= 1s/9s)
Operare condizione	Temperatura ambiente		-40℃~85℃
	Umidità		Dal 5% all'85%
Terminazione			PCB
Peso unitario			Tipo standard: circa 225 g Con tipo a dissipatore di calore: circa 235 g
Costruzione			A prova di flusso

Descrizione

Il relè FH67NE New Energy con capacità di commutazione dei contatti da 270 A è un relè ad alte prestazioni progettato per il nuovo campo energetico. La sua corrente nominale arriva fino a 270 A ed è adatto per applicazioni ad alta corrente come gli inverter solari fotovoltaici. Questo relè utilizza AgSnO₂As come materiale di contatto; ha un'eccellente conduttività e durata ed è dotato di un sistema di isolamento di Classe F per garantire un funzionamento stabile dell'apparecchiatura in ambienti ad alta temperatura. La forma di contatto del relè FH67NE è un gruppo normalmente aperto da 1 A, supporta una tensione di commutazione fino a 1.000 V CA e ha una capacità di commutazione massima fino a 275.000 VA, in grado di soddisfare le esigenze di sistemi elettrici complessi. Inoltre, le proprietà meccaniche del relè sono eccellenti, con una stabilità agli urti di 98 m/s², un intervallo di frequenza di vibrazione da 5 Hz a 105 Hz e un'ampiezza di solo 1 mm, garantendo affidabilità in ambienti difficili. Per migliorare ulteriormente l'efficienza dell'apparecchiatura, il relè FH67NE adotta un design a risparmio energetico, con una tensione di mantenimento della bobina di soli 4,5 V, riducendo efficacemente il consumo energetico. Le sue dimensioni compatte e il design leggero (il peso standard è di circa 225 g, il peso del dissipatore di calore è di circa 235 g) ne facilitano l'installazione e la manutenzione. Il relè FH67NE supporta inoltre una varietà di metodi di installazione, inclusi il tipo di scheda stampata e il tipo di binario di guida, e gli utenti possono scegliere il modulo di installazione appropriato in base alle proprie esigenze. L'ampio intervallo di temperatura operativa (da -40°C a 85°C) e l'intervallo di umidità compreso tra il 5% e l'85% lo rendono adatto a varie applicazioni industriali. Con la sua elevata capacità di corrente, eccellenti proprietà meccaniche e caratteristiche di risparmio energetico, il relè FH67NE è diventato un componente chiave indispensabile nel campo delle nuove energie ed è ampiamente utilizzato nei sistemi di energia solare, nelle stazioni di ricarica per veicoli elettrici, nel trasporto ferroviario e in altri campi.
