La guida completa ai relè bistabili: dai principi di funzionamento alla selezione e all'applicazione

Come funzionano i relè bistabili?

Componenti principali

I componenti chiave di un relè bistabile includono:

Bobina : Struttura a bobina singola o doppia, solitamente costituita da filo di rame a bassa resistenza, utilizzata per generare un campo magnetico.

Armatura (nota anche come "interruttore reed") : Un piccolo pezzo metallico mobile che funge da "cancello" dell'interruttore.

Magnete permanente (per il tipo ad aggancio magnetico) : Utilizzato per mantenere l'armatura in posizione dopo aver interrotto l'alimentazione.

Chiusura meccanica (per il tipo con chiusura meccanica) : Un meccanismo di blocco fisico.

Principio di funzionamento dettagliato

Quando un breve impulso di corrente viene applicato alla bobina, il campo magnetico generato spinge l'armatura a spostarsi da una posizione di contatto a un'altra, completando o interrompendo così il circuito. Il punto chiave è che al termine di questo impulso, l'armatura rimane saldamente nella sua posizione attuale, facendo affidamento sulla forza magnetica (per i tipi ad aggancio magnetico) o su un fermo meccanico (per i tipi ad aggancio meccanico), senza bisogno di alimentazione continua. Si attiverà e si resetterà solo quando viene applicato un impulso inverso.

In applicazioni come i temporizzatori con ritardo alla diseccitazione, la sequenza operativa dei relè bistabili a doppio avvolgimento è più complessa: quando la corrente scorre attraverso la bobina impostata (S), viene generato un flusso magnetico nel circuito magnetico interno, creando una forza elettromagnetica per attrarre l'armatura, chiudendo il contatto normalmente aperto e aprendo il contatto normalmente chiuso, mantenendo lo stato impostato. Al termine del ritardo di diseccitazione, la corrente scorre attraverso la bobina di ripristino (R), provocando l'apertura del contatto normalmente chiuso chiuso e la chiusura del contatto normalmente chiuso aperto.

Principali tipi di relè bistabili

Classificazione per meccanismo di holding

Classificazione per struttura della bobina

Relè a impulsi

Si tratta di un tipo speciale di relè ad aggancio magnetico con un circuito di sterzo elettronico integrato. Non è necessario cambiare la polarità dell'impulso in ingresso; ogni volta che riceve un segnale di impulso, cambia automaticamente il suo stato (commutando ON/OFF alternativamente come un interruttore). Quando viene applicata l'alimentazione, il circuito interno determina automaticamente la posizione corrente del relè ed eccita la bobina opposta.

I relè a impulsi sono ideali per controllare lo stesso dispositivo da più posizioni utilizzando più pulsanti, ad esempio avviando e arrestando un trasportatore da più punti utilizzando un singolo pulsante in ciascuna posizione.

Relè bistabile e relè monostabile: confronto dettagliato

Vantaggi principali dei relè bistabili

Consumo energetico estremamente basso: questo è il vantaggio più importante dei relè bistabili. Poiché consumano energia solo durante l'istante del cambio di stato, l'effetto di risparmio energetico è significativo nelle applicazioni a lungo termine. Il design a ritenuta garantisce il flusso di corrente solo durante la commutazione ON/OFF, contribuendo in modo significativo al risparmio energetico delle apparecchiature.

Memoria di stato: mantiene automaticamente l'ultimo stato dopo un'interruzione di corrente, senza richiedere un circuito di ripristino. È particolarmente adatto per applicazioni che richiedono il mantenimento dello stato dopo un'interruzione di corrente, come la funzione di memoria negli interruttori intelligenti.

Bassa generazione di calore della bobina: poiché non è richiesta un'energizzazione continua, l'aumento della temperatura della bobina è molto basso, il che è vantaggioso per migliorare l'affidabilità e la durata dell'apparecchiatura.

Adatto per dispositivi alimentati a batteria: la caratteristica di consumo energetico statico pari a zero lo rende la scelta ideale per applicazioni alimentate a batteria come dispositivi IoT e contatori intelligenti.

Principali scenari applicativi

Automazione industriale

Sistemi di conteggio e smistamento industriali: utilizzano la caratteristica bistabile per la memoria di stato.

Circuiti di controllo del motore: nei relè con ritardo alla diseccitazione, i relè bistabili vengono utilizzati per ottenere un controllo preciso della frenata.

Macchine per l'imballaggio: Controllo combinato di più unità.

Potenza ed energia

Contatori intelligenti: basso consumo energetico, funzionamento a lungo termine, abilitazione funzioni di controllo del pagamento anticipato.

Inverter fotovoltaici: circuiti di commutazione frequente, rilevamento guasti a terra.

Alimentatori CC ad alta tensione: commutazione di circuito.

Test e comunicazione

Apparecchiature per le telecomunicazioni: Sistemi di centrali telefoniche.

Apparecchiatura di prova automatica: commutazione del segnale di prova.

Guida alla selezione: come scegliere il relè bistabile giusto?

Scenari consigliati per la scelta dei relè bistabili:

Funzionamento a lungo termine con sensibilità al consumo energetico: ad esempio, dispositivi alimentati a batteria, terminali IoT.

Necessità di mantenere lo stato dopo un'interruzione di corrente: ad esempio, funzione di memoria negli interruttori intelligenti, mantenimento dello stato delle apparecchiature.

Generazione di calore della batteria limitata: ambienti di installazione ad alta densità.

Necessità di controllo da più posizioni: ad esempio illuminazione di edifici, controllo di trasportatori.

Scenari consigliati per la scelta dei relè ordinari:

Applicazioni sensibili ai costi: nessuna necessità di mantenimento dello stato a lungo termine, ad esempio, il semplice controllo degli elettrodomestici.

Logica di controllo semplice: nessuna necessità di circuiti di azionamento complessi.

Ambienti soggetti a vibrazioni: i relè ad aggancio magnetico hanno una minore resistenza alle vibrazioni.

Parametri di selezione chiave

Tipo di bobina: bobina singola o doppia bobina. La doppia bobina offre un controllo semplice ma richiede più pin, mentre la bobina singola consente di risparmiare spazio ma necessita di un circuito di commutazione della polarità.

Portata dei contatti: scegliere in base alla corrente e alla tensione di carico. Ad esempio, alcuni prodotti di serie possono commutare correnti fino a diversi ampere, mentre i modelli adatti per circuiti di segnale hanno capacità di corrente inferiori.

Requisiti di consumo energetico: prestare attenzione alla potenza operativa della bobina. Sul mercato sono disponibili prodotti con un consumo energetico estremamente basso.

Metodo di montaggio: montaggio su PCB, tecnologia a montaggio superficiale (SMT) o plug-in. Per le applicazioni con vincoli di spazio, è possibile scegliere modelli ultraminiaturizzati a montaggio superficiale.

Adattabilità ambientale: considerare la temperatura, l'umidità, le vibrazioni, ecc. I tipi di bloccaggio meccanico offrono prestazioni più stabili in caso di cicli termici.

Tendenze dello sviluppo tecnologico

Con la crescente domanda globale di risparmio energetico e riduzione delle emissioni, i relè bistabili stanno ottenendo un'applicazione più ampia grazie alla loro caratteristica di consumo di energia statica pari a zero. Le principali tendenze di sviluppo includono:

Minore consumo energetico della bobina: riduzione continua del consumo energetico operativo ottimizzando la progettazione del circuito magnetico e utilizzando nuovi materiali.

Dimensioni ridotte: adattamento ai requisiti di installazione ad alta densità, come alcuni relè a montaggio superficiale.

Maggiore capacità di contatto: miglioramento della capacità di carico mantenendo un basso consumo energetico.

Integrazione intelligente: relè a impulsi con circuiti elettronici integrati per un controllo più intelligente.

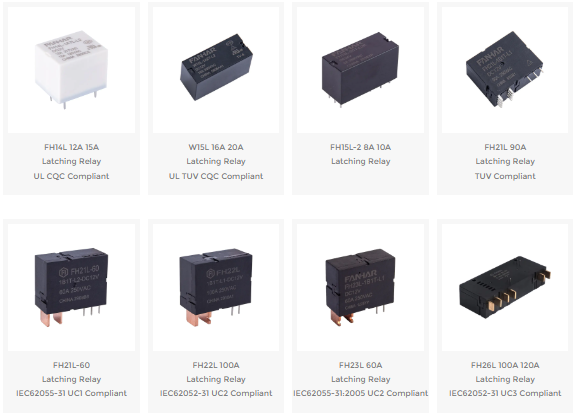

Esplora i nostri prodotti relè bistabili
