Relè di potenza W12T 40A | Relè PCB per ricarica di veicoli elettrici, sistemi fotovoltaici e nuove applicazioni energetiche

Poiché i sistemi di energia rinnovabile, i veicoli elettrici e le tecnologie di stoccaggio dell'energia continuano ad avanzare, i sistemi di controllo dell'energia richiedono relè con capacità di commutazione più elevata, prestazioni di isolamento superiori e affidabilità operativa a lungo termine. Sviluppato per soddisfare questi requisiti, il Fanhar Relè di potenza W12T 40A è specificamente progettato per veicoli elettrici, pile di ricarica e sistemi di energia rinnovabile fotovoltaici (PV).

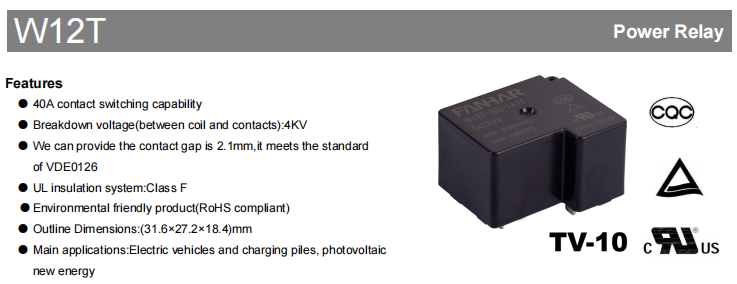

Il W12T è dotato di a Capacità di commutazione dei contatti da 40 A , una tensione di tenuta dielettrica massima di 4000 VCA tra bobina e contatti e un facoltativo distanza tra i contatti ≥ 2,1 mm . Oltre a garantire prestazioni di commutazione a carico elevato, soddisfa anche i requisiti di isolamento elettrico e sicurezza nelle nuove apparecchiature energetiche.

Con un design compatto per montaggio su PCB, consente solo la misurazione 31,6×27,2×18,4mm , il W12T è disponibile in un'ampia gamma di opzioni di tensione della bobina da Da 5 V a 110 V CC . La serie offre sia il tipo standard (potenza della bobina da 900 mW) che il tipo BG (potenza della bobina da 1400 mW). Il relè ha ottenuto UL/cUL, TÜV e CQC certificazioni, supportandone l’utilizzo in diversi mercati in tutto il mondo.

Capacità di commutazione ad alta corrente da 40 A per apparecchiature ad alta potenza

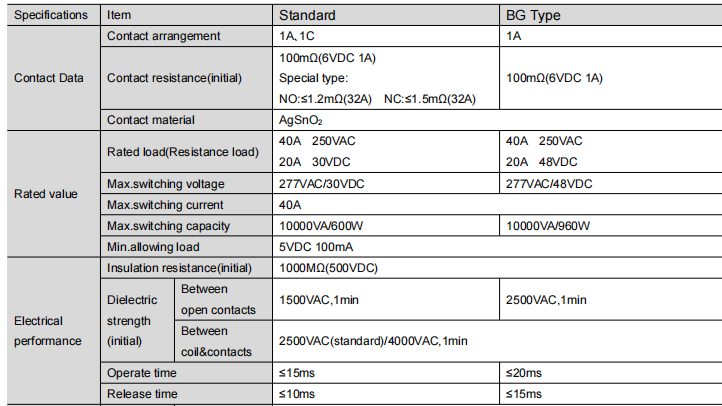

Le nuove apparecchiature energetiche come le pile di ricarica dei veicoli elettrici e gli inverter fotovoltaici richiedono relè con notevole capacità di trasporto di corrente. Il W12T ha un carico di controllo nominale di 40 A 250 V CA con una capacità di commutazione massima di 10.000 VA.

Per i carichi CC, il tipo standard supporta 20 A 30 V CC, mentre il tipo BG supporta 20 A 48 V CC. Inoltre, sono disponibili tipi speciali a bassa resistenza di contatto con NO≤1,2 mΩ (32 A) e NC≤1,5 mΩ (32 A). Il carico minimo consentito è 5 V CC 100 mA e consente un'ampia gamma di applicazioni, dalla commutazione di piccoli segnali al controllo del carico ad alta potenza.

Design ad alto isolamento per una migliore sicurezza del sistema

L'isolamento elettrico è un requisito fondamentale per le apparecchiature di energia rinnovabile che funzionano in condizioni di alta tensione. Il W12T offre eccellenti capacità di isolamento elettrico:

Massima tensione di tenuta dielettrica tra bobina e contatti: 4000 VCA

Tensione di tenuta dielettrica tra contatti aperti (Tipo BG): 2500 V CA

Resistenza di isolamento iniziale: 1000 MΩ (a 500 V CC)

Sistema di isolamento UL Classe F: prestazioni di isolamento superiori contribuiscono a migliorare la sicurezza operativa e l'affidabilità, prevenendo efficacemente guasti ad alta tensione e rischi di perdite.

Materiale di contatto AgSnO₂ di alta qualità per una maggiore durata

La serie W12T utilizza AgSnO₂ (ossido di argento-stagno) come materiale di contatto. AgSnO₂ presenta un'eccellente resistenza all'erosione da arco, una resistenza di contatto bassa e stabile, una buona conduttività termica e prestazioni antisaldatura eccezionali. Riduce efficacemente la formazione di archi e prolunga la durata di servizio del relè, mantenendo prestazioni elettriche stabili anche in applicazioni con carichi elevati a commutazione frequente.

Prestazioni affidabili in ambienti industriali esigenti

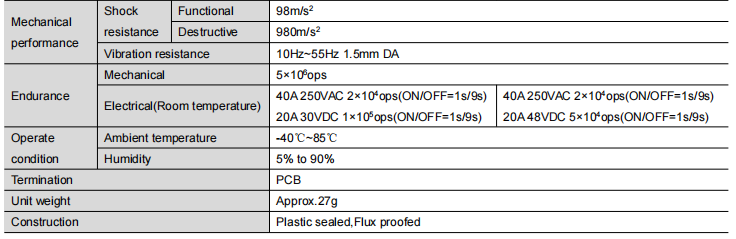

Oltre alle prestazioni elettriche, il W12T è progettato per offrire affidabilità a lungo termine in condizioni operative impegnative. Il relè funziona in un ampio intervallo di temperature ambientali comprese tra -40 °C e 85 °C, rendendolo adatto per sistemi di energia rinnovabile e apparecchiature industriali utilizzate in climi diversi.

Il relè offre una vita meccanica fino a 5.000.000 di operazioni e una vita elettrica di 20.000 operazioni con carico resistivo da 40 A 250 V CA, 100.000 operazioni con carico resistivo da 20 A 30 V CC (tipo standard) e 50.000 operazioni con carico resistivo da 20 A 48 V CC (tipo BG).

Il tempo di funzionamento è ≤15 ms (Norma)/ ≤20 ms (BG) e il tempo di rilascio è ≤10 ms (Standard)/ ≤15 ms (BG). Il relè è inoltre progettato per resistere alle vibrazioni e agli shock meccanici comunemente riscontrati nelle applicazioni industriali.

Molteplici opzioni di tensione della bobina per una progettazione flessibile del sistema

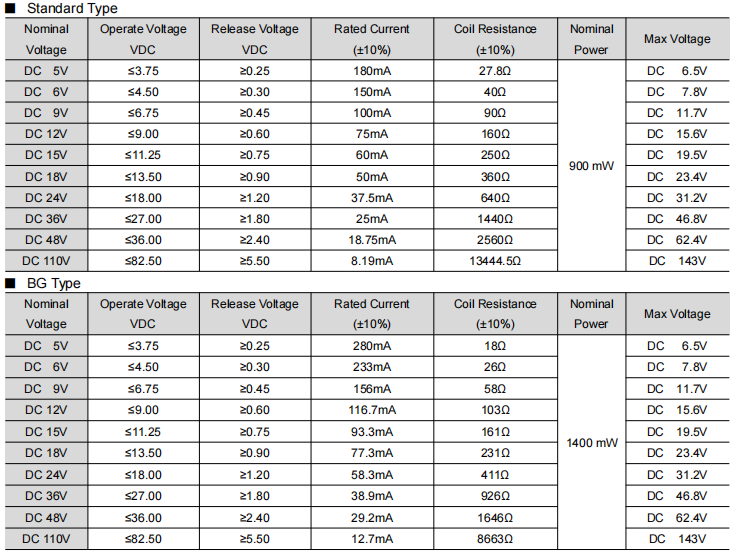

Sistemi di controllo diversi richiedono configurazioni di tensione della bobina diverse. Per semplificare l'integrazione del sistema, il W12T è disponibile con diverse opzioni di tensione della bobina CC, tra cui 5 V, 6 V, 9 V, 12 V, 18 V, 24 V, 36 V, 48 V, 60 V, 110 V CC.

La potenza nominale della bobina di tipo standard è 900 mW, mentre quella del tipo BG è 1400 mW. Il design standardizzato della bobina non solo migliora la compatibilità con vari circuiti di controllo, ma semplifica anche lo sviluppo del prodotto per i produttori che utilizzano più piattaforme di tensione.

Design compatto con montaggio su PCB per una facile integrazione delle apparecchiature

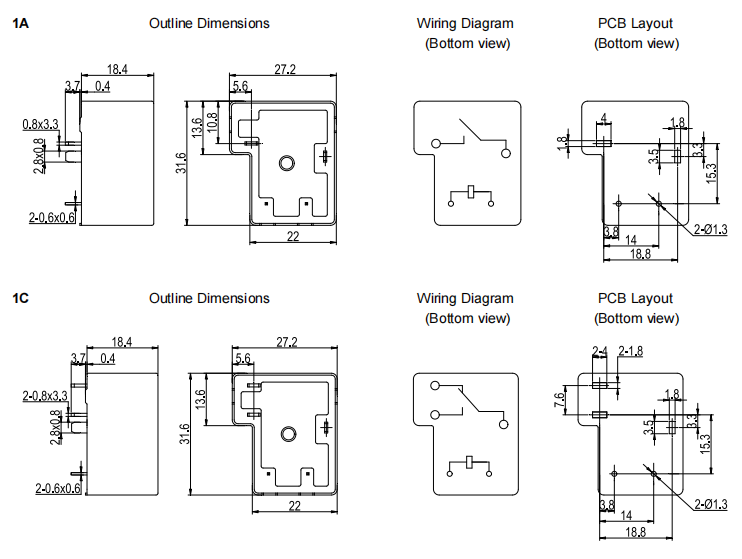

Il W12T è dotato di a compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

In ambienti puliti (privi di H₂S, SO₂, NO₂ e polvere), si consiglia il tipo a prova di flusso. In ambienti sporchi contenenti questi inquinanti, si consiglia il tipo sigillato in plastica. Questa considerazione progettuale estende efficacemente la durata di servizio del relè in vari ambienti industriali.

Applicazioni tipiche

Progettato per applicazioni di commutazione di potenza ad alta corrente, il W12T è ampiamente utilizzato nei sistemi di energia rinnovabile e di veicoli elettrici dove sono richieste prestazioni di commutazione affidabili ed elevata capacità di isolamento:

• Veicoli elettrici (EV)
• Pile di ricarica per veicoli a nuova energia
• Apparecchiature per energia rinnovabile fotovoltaica (PV).

All'interno di questi sistemi, il relè viene comunemente utilizzato per il controllo dell'alimentazione, la commutazione del circuito principale e l'isolamento di sicurezza, contribuendo a migliorare l'affidabilità del sistema e la sicurezza operativa.

Come selezionare il tipo standard o il tipo BG

Il W12T è offerto nel tipo Standard e nel tipo BG. Le differenze principali sono riassunte di seguito:

Per applicazioni di controllo industriale generale e di commutazione di potenza standard, il tipo standard soddisfa la maggior parte dei requisiti. Per i sistemi fotovoltaici, le applicazioni che richiedono distanze di isolamento dei contatti maggiori o scenari con tensione CC più elevata, si consiglia il tipo BG.
