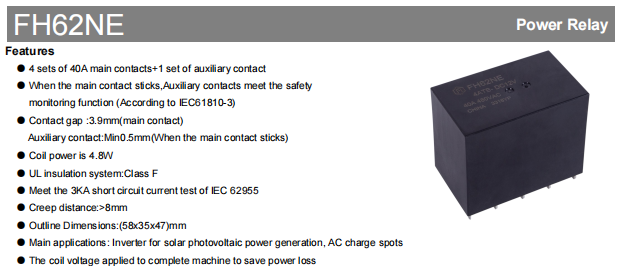

Poiché i sistemi fotovoltaici, le stazioni di ricarica per veicoli elettrici e le apparecchiature di controllo industriale pongono requisiti sempre più elevati in termini di sicurezza elettrica ed efficienza energetica, relè deve fornire non solo prestazioni di commutazione affidabili ma anche monitoraggio della sicurezza, funzionamento a basso consumo e stabilità a lungo termine. La serie FH62NE nuovo relè di energia di Fanhar Electronics combina elevata capacità di carico, monitoraggio intelligente della sicurezza, funzionamento a risparmio energetico e design di lunga durata in un'unica soluzione, offrendo una soluzione di commutazione di potenza altamente affidabile per applicazioni con requisiti rigorosi di prestazioni elettriche, sicurezza del sistema e adattabilità ambientale.

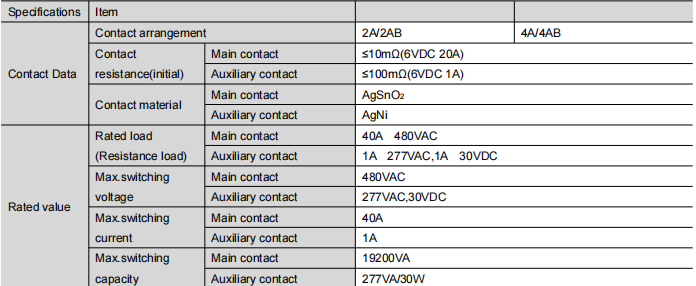

Il FH62NE dispone di 4 set di contatti principali da 40A e 1 contatto ausiliario:
Contatti principali : 4 contatti normalmente aperti Forma A (4A/4AB), utilizzando materiale AgSnO₂ (ossido di stagno e argento), con potenza nominale di 40 A a 480 V CA (resistivo), capacità di commutazione massima 19.200 VA, resistenza di contatto iniziale ≤10 mΩ.
Contatto ausiliario : 1 contatto normalmente chiuso Form B, utilizzando materiale AgNi (nichel argento), valutato a 1 A a 277 V CA/30 V CC.
Funzione di sicurezza fondamentale : In caso di saldatura del contatto principale a causa di un guasto, il contatto ausiliario può comunque aprirsi in modo affidabile con una distanza minima di ≥ 0,5 mm, inviando un segnale di guasto al sistema di controllo per il monitoraggio di sicurezza in tempo reale del circuito principale. Questo è conforme allo standard di sicurezza IEC 61810-3. La distanza tra i contatti principali è di 3,9 mm, garantendo la sicurezza dell'isolamento ad alta tensione.
Le nuove apparecchiature energetiche funzionano ad alta tensione per periodi prolungati, richiedendo eccellenti prestazioni di isolamento. L'FH62NE adotta un sistema di isolamento di Classe F (155°C) con una distanza superficiale di >8 mm, prevenendo efficacemente guasti e perdite ad alta tensione.

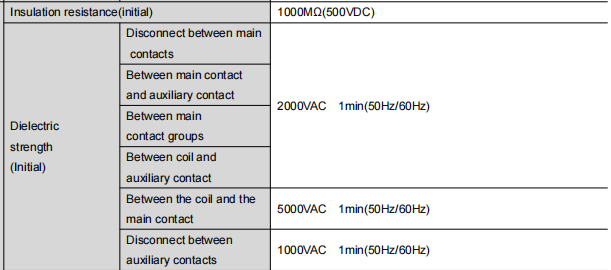

Capacità di rigidità dielettrica:
Tensione di picco: Il relay withstands 10 kV (1.2/50 µs) surge voltage between coil and contacts. Initial insulation resistance is 1000 MΩ at 500 VDC.
Il FH62NE uses a low-power coil design with a rated operating power of only 4.8W. After the switching action, the state can be maintained by applying a sustaining voltage as low as 40%–100% of rated voltage (at 25°C) or 50%–60% (at 85°C), significantly reducing long-term energy consumption and heat buildup.

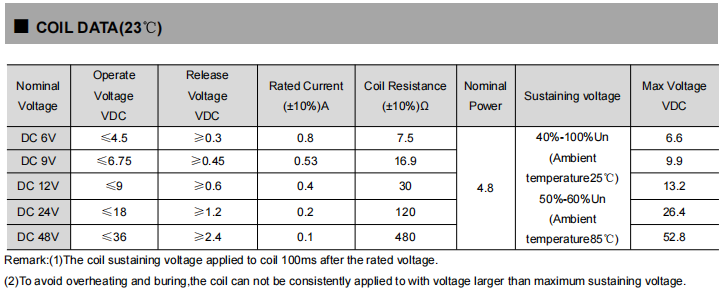

Specifiche batteria (a 23°C):
Tempo di funzionamento: ≤40 ms; Tempo di rilascio: ≤20 ms.
Il FH62NE features a fully sealed, dust- and splash-proof construction, operating reliably over a temperature range of –40°C to 85°C and humidity range of 5% to 85% RH, making it suitable for diverse climates and harsh industrial environments.
Valutazioni di resistenza:
Resistenza alle vibrazioni e agli urti:

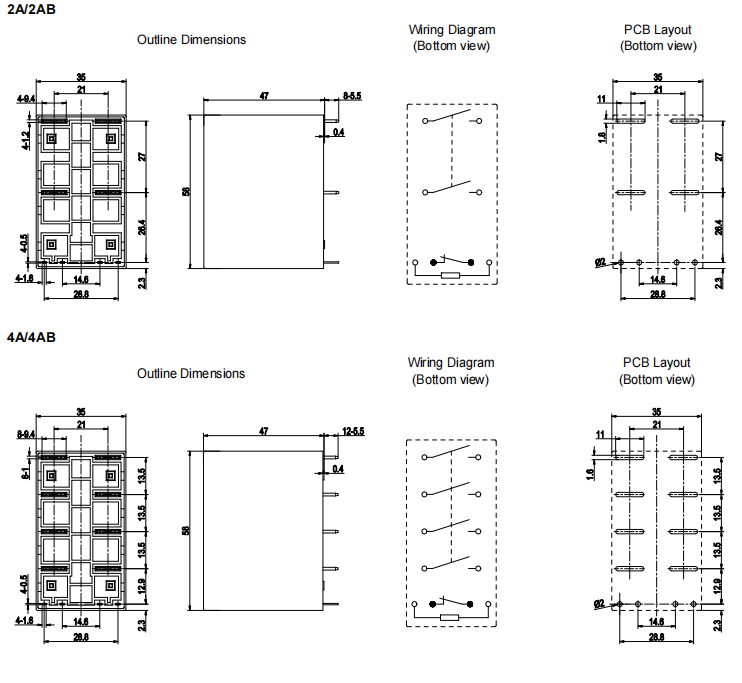

Il FH62NE measures 58 mm × 35 mm × 47 mm (L × W × H) and weighs approximately 200 g, making it easy to integrate into space-constrained enclosures.
Consigli per il montaggio e la saldatura:
Montaggio: si consiglia il montaggio su PCB
Temperatura di saldatura: 260°C ± 5°C
Tempo di saldatura: 3 – 5 secondi
Tolleranza dimensione di montaggio (se non diversamente specificato): ±0,1 mm
Grazie alla sua elevata capacità di trasporto di corrente, al monitoraggio di sicurezza indipendente e al design collaudato, l'FH62NE è ampiamente utilizzato in:
Invertitori solari fotovoltaici : Per la commutazione del carico e l'isolamento sul lato di ingresso CC o di uscita CA. La sua resistenza all'alta tensione, l'elevata capacità di corrente e l'immunità alle sovratensioni gestiscono efficacemente le fluttuazioni di tensione e i transitori di commutazione comuni nei sistemi fotovoltaici.
Stazioni di ricarica AC per veicoli elettrici : In quanto componente di commutazione principale nei circuiti di controllo della carica, i contatti principali trasportano in modo sicuro la corrente di carica, mentre il contatto ausiliario fornisce un ulteriore livello di protezione di sicurezza.
Sistemi critici per la sicurezza che richiedono feedback sullo stato : Il contatto ausiliario fornisce informazioni diagnostiche sullo stato del contatto principale, soddisfacendo le esigenze delle applicazioni con rigorosi requisiti di sicurezza.
Il main contacts are rated at 40A @ 480VAC (resistive load) with a maximum switching capacity of 19,200 VA, using AgSnO₂ contact material and initial contact resistance ≤10 mΩ.
Il auxiliary contact is 1 Form B (normally closed), rated at 1A @ 277VAC / 30VDC. Its core function is safety monitoring: in case of main contact welding, the auxiliary contact opens reliably (minimum gap ≥0.5 mm) and sends a fault signal, complying with IEC 61810-3.
Il rated operating power is 4.8W. After operation, a sustaining voltage as low as 40%–100% (25°C) or 50%–60% (85°C) of rated voltage can be applied to greatly reduce energy consumption.
Sotto un carico resistivo di 40 A/480 V CA (ON/OFF = 1 s/9 s), la durata elettrica è di 30.000 operazioni.
Il rated operating power is 4.8W. After operation, a sustaining voltage as low as 40%–100% (25°C) or 50%–60% (85°C) of rated voltage can be applied to greatly reduce energy consumption.
