L'applicazione e lo sviluppo futuro dei relè nelle reti intelligenti

La trasformazione energetica globale sta avanzando a un ritmo senza precedenti. Secondo l’Agenzia Internazionale per l’Energia (IEA), energia rinnovabile Si prevede che entro il 2030 queste fonti rappresenteranno quasi il 40% della produzione globale di elettricità, mentre si prevede che il numero di veicoli elettrici in circolazione supererà i 200 milioni. Questa tendenza pone requisiti estremamente elevati in termini di flessibilità, affidabilità e interattività delle reti elettriche. La Smart Grid è emersa come risposta, integrando sensori avanzati, comunicazione, controllo e cloud computing nelle reti elettriche tradizionali, dotando la rete delle capacità di “auto-percezione, auto-decisione e auto-ripristino”.

All’interno della vasta architettura della rete intelligente, relè , sebbene di piccole dimensioni, fungono sia da “prima linea di difesa” che da “terminale di esecuzione” per un funzionamento sicuro, stabile ed efficiente del sistema. Si assumono molteplici responsabilità, che vanno dall'isolamento dei guasti e dalla commutazione del carico alla protezione delle apparecchiature e al dispacciamento dell'energia. Questo articolo parte dai principi di base ed esamina sistematicamente gli scenari applicativi principali dei relè in reti intelligenti , analizza i miglioramenti tangibili delle prestazioni della rete e guarda avanti ai futuri percorsi di evoluzione tecnologica. Infine, viene fornito un elenco di domande frequenti (FQA) per una rapida consultazione.

Nozioni di base sui relè: dall'elettromagnete al terminale intelligente

Principio di funzionamento e classificazione

Un relè è un interruttore elettrico automatico. Il suo principio di funzionamento di base è: quando la quantità di ingresso (come tensione, corrente, temperatura, tempo, ecc.) raggiunge una soglia impostata, un elettromagnete o un circuito elettronico attiva i contatti, controllando così l'accensione/spegnimento di un circuito ad alta potenza. Secondo i percorsi tecnici, i relè possono essere classificati come segue:

Ruoli tradizionali nei sistemi energetici

Funzione di controllo : Utilizza segnali a bassa corrente per pilotare carichi ad alta corrente, consentendo l'avvio/arresto remoto.

Funzione di protezione : Rileva sovracorrente, sovratensione, sottotensione, cortocircuiti e altre anomalie, disconnettendo rapidamente i circuiti difettosi.

Trasmissione del segnale : Converte lo stato dell'apparecchiatura (chiuso/aperto, allarme) in segnali di contatto pulito per i sistemi di monitoraggio.

Cinque applicazioni principali dei relè nelle reti intelligenti

Sottostazioni intelligenti e controllo delle apparecchiature primarie

Le reti intelligenti sono costruite su sottostazioni digitali, che utilizzano ampiamente trasformatori di strumenti elettronici e apparecchiature primarie intelligenti (ad esempio interruttori automatici intelligenti, sezionatori). I relè agiscono come attuatori di controllo, ricevendo GOOSE (Generic ObjectOriented Substation Event) comandi provenienti da unità che si uniscono o dispositivi di protezione e controllo, completando le operazioni di commutazione in pochi millisecondi.

Caso in questione : Dopo la ristrutturazione di una sottostazione intelligente da 220 kV in Cina, la sostituzione dei tradizionali relè elettromagnetici con gruppi di relè intelligenti ha ridotto il tempo di funzionamento medio da 80 ms a 15 ms, migliorando la velocità di eliminazione dei guasti del sistema di circa l'80%.

Autoguasto della reteGuarigione e riconfigurazione rapida

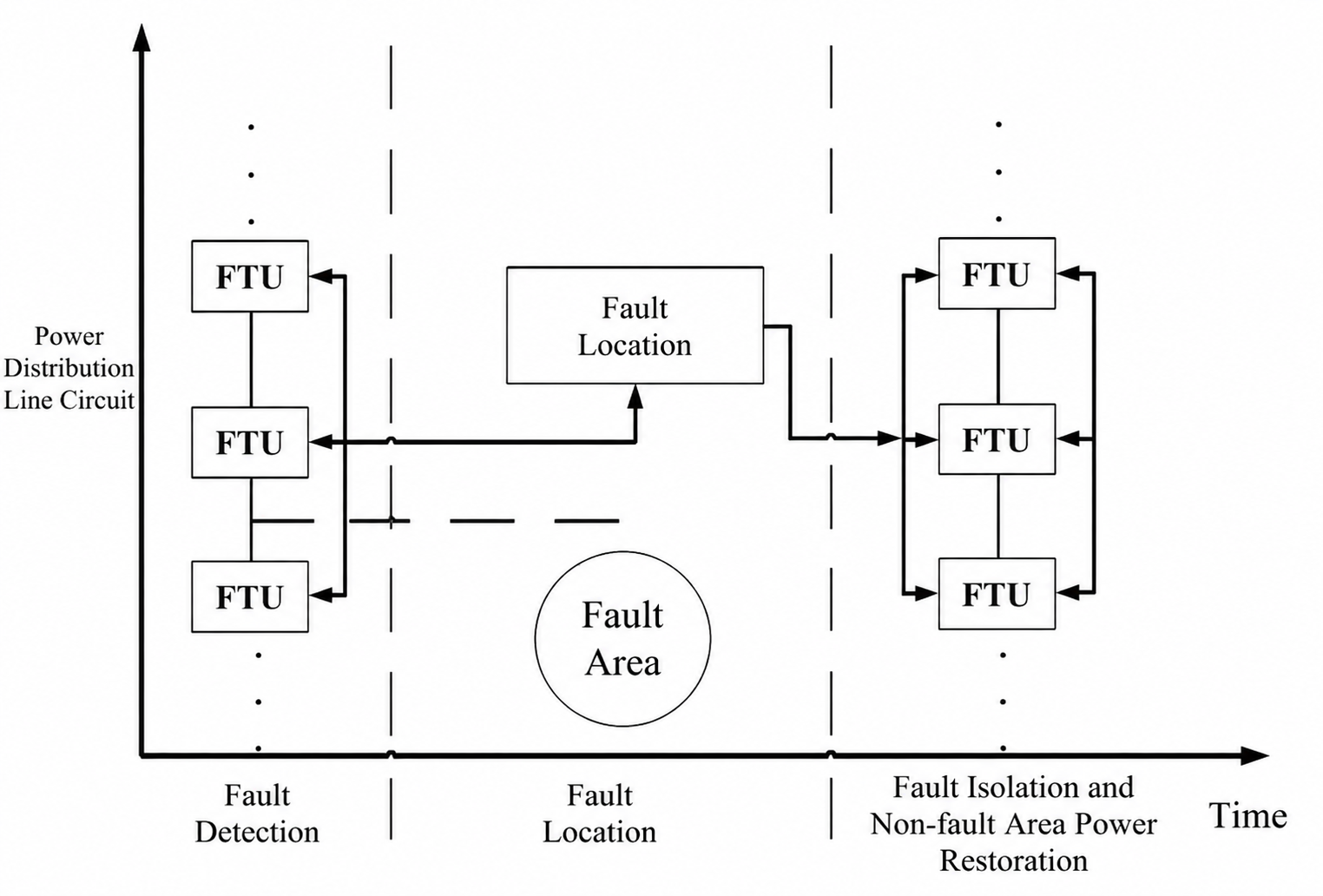

La capacità di “autoriparazione” delle reti intelligenti si basa su un processo a circuito chiuso: rilevamento dei guasti → localizzazione → isolamento → ripristino. I relè svolgono un duplice ruolo in questo processo:

Isolamento dei guasti: quando si verifica un cortocircuito su una linea, i relè agiscono istantaneamente per separare la sezione guasta dalla rete principale.

Riconfigurazione automatica: attraverso la logica dell'automazione dell'alimentatore (FA), i relè coordinano gli interruttori adiacenti per trasferire le sezioni non difettose alle fonti di alimentazione di backup, comprimendo il tempo di ripristino da ore a minuti o addirittura secondi.

Controllo preciso del carico e risposta alla domanda

Durante i periodi di stretto equilibrio tra domanda e offerta di energia elettrica, le reti intelligenti utilizzano meccanismi di risposta alla domanda (DR) per regolare i carichi lato cliente. I relè non sono più solo “interruttori fisici”; funzionano insieme alle piattaforme di aggregazione del carico:

Risposta al prezzo in base al tempo di utilizzo: in base ai segnali di prezzo, i relè si disconnettono o regolano automaticamentecarichi critici (ad esempio, condizionatori d'aria, caricabatterie per veicoli elettrici).

Eliminazione del carico di emergenza: quando la frequenza diminuisce, i relè scollegano sequenzialmente i carichi interrompibili in base alla priorità, prevenendo blackout su larga scala.

Secondo le statistiche del Dipartimento dell’Energia degli Stati Uniti, gli edifici commerciali che utilizzano relè intelligenti per la risposta alla domanda possono ridurre i carichi di punta estivi del 15%-25%, con un impatto minimo sul comfort degli occupanti.

Connessione alla rete amichevole delle risorse energetiche distribuite (DER)

La diffusa integrazione di fotovoltaico (PV), energia eolica, stoccaggio di energia e veicoli elettrici trasforma le reti di distribuzione da sistemi “radiale unidirezionali” a sistemi “interattivi bidirezionali”. I compiti principali dei relè nei punti di interconnessione DER includono:

Rilevamento anti-islanding attivo : In caso di interruzione della tensione di rete, i relè scollegano rapidamente i generatori distribuiti per impedire il funzionamento in isola che potrebbe mettere in pericolo il personale di manutenzione.

Controllo del livellamento della potenza : A seconda delle condizioni meteorologiche, i relè commutano dinamicamente i dispositivi di accumulo dell'energia o regolano le uscite dell'inverter per attenuare le fluttuazioni di potenza.

Coordinamento multi-fonte : Nelle microreti, i relè fungono da “interruttori gateway” per distribuire diverse fonti di energia in base alle priorità economiche o ambientali

Gestione dello stato dell'intero ciclo di vita delle apparecchiature

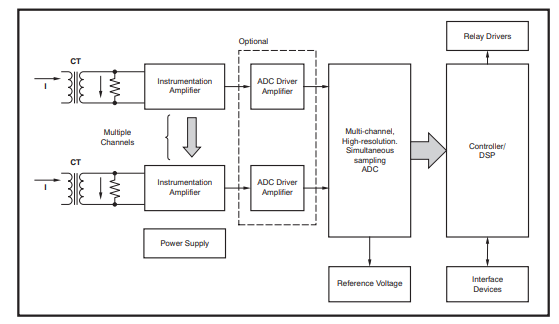

I moderni relè intelligenti incorporano sensori di temperatura, tensione e corrente integrati e supportano il protocollo di comunicazione IEC 61850. Possono caricare dati sullo stato come conteggio delle operazioni, usura dei contatti e tempo di funzionamento. Le piattaforme di manutenzione, combinate con modelli di machine learning, prevedono la vita utile rimanente dei relè, consentendo una manutenzione basata sulle condizioni anziché una manutenzione programmata, riducendo i costi di O&M di circa il 30%-40%.

Aumento del valore tridimensionale dei relè nelle reti intelligenti

Tendenze di sviluppo futuro: dall’attuatore al “nodo decisionale edge”

Intelligenza e integrazione dell'intelligenza artificiale

La prossima generazione di relè integrerà chip AI edge, consentendo il riconoscimento locale delle caratteristiche della forma d’onda per distinguere tra “guasti transitori indotti da fulmini” e “cortocircuiti permanenti” e selezionare autonomamente le strategie di richiusura, evitando impatti secondari sul sistema derivanti dalla richiusura cieca. Si prevede che i relè intelligenti ad autoapprendimento entreranno in progetti pilota intorno al 2028.

Software-Defined e virtualizzazione

Con l’avvento del concetto di sistema di alimentazione definito dal software, la logica di protezione dei relè non sarà più codificata come parametri hardware fissi, ma verrà caricata su richiesta tramite app basate su cloud. Ad esempio, lo stesso hardware può eseguire una strategia di “anti-reverse-power FV” durante il giorno e passare a una strategia di “gestione carica/scarica di accumulo di energia” durante la notte, ottenendo “un dispositivo, molteplici usi”.

Funzionamento ad alta frequenza e ampioSemiconduttori con gap di banda

La maturazione dei dispositivi in carburo di silicio (SiC) e nitruro di gallio (GaN) sta diventando solidarelè di stato verso la commutazione ad alta frequenza a livello di MHz. Ciò ridurrà il volume dei relè utilizzati nei trasformatori elettronici di potenza (PET) e nelle reti di distribuzione CC a media tensione (MVDC) di oltre il 50%, riducendo al contempo le perdite a unterzo delle soluzioni convenzionali.

Funzionamento e manutenzione del sistema Twin-Driven digitale

In futuro, ogni relè avrà uno “specchio virtuale” in una piattaforma gemellare digitale, che rifletterà i suoi stati elettrici, termici e meccanici in tempo reale. Attraverso la simulazione, le potenziali modalità di guasto possono essere previste con settimane di anticipo, consentendo la sostituzione nell'intervallo di tempo ottimale, ottenendo realmente "zero tempi di inattività non pianificati".

Conclusione

Essendo un componente “piccolo ma fondamentale” delle reti intelligenti, i relè si sono evoluti da semplici interruttori elettromeccanici a terminali intelligenti multifunzionali che integrano rilevamento, comunicazione, controllo e calcolo. Svolgono un ruolo insostituibile nel migliorare l’efficienza dell’utilizzo dell’energia, nell’aumentare l’affidabilità della fornitura e nel garantire la sicurezza del sistema. Di fronte alle reti future con un’elevata penetrazione delle energie rinnovabili, contenuti elettronici ad alta potenza e un’elevata digitalizzazione, i relè continueranno ad evolversi diventando più intelligenti, più veloci, più flessibili e più affidabili. L’innovazione tecnologica, unita agli sforzi di standardizzazione, spingeranno congiuntamente l’industria dei relè a fornire un solido supporto di base per gli obiettivi globali di neutralità del carbonio.
