Casa / Novità / Novità del settore / Relè a ritenuta magnetica FH61NE New Energy: soluzione affidabile di commutazione di potenza per inverter fotovoltaici e stazioni di ricarica CA

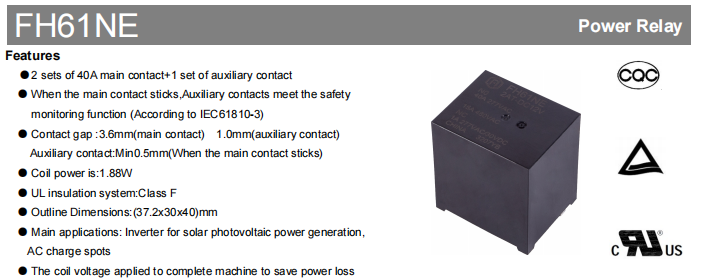

Poiché la produzione di energia fotovoltaica, i sistemi di stoccaggio dell’energia e gli impianti di ricarica dei veicoli elettrici continuano ad avanzare verso una maggiore potenza e una maggiore efficienza, relè dovrebbero fornire non solo un'affidabile capacità di commutazione ad alta corrente, ma anche monitoraggio della sicurezza, basso consumo energetico e stabilità operativa a lungo termine. Per soddisfare i requisiti applicativi delle nuove apparecchiature energetiche, Fanhar Electronics ha introdotto il relè a ritenuta magnetica New Energy serie FH61NE. Il prodotto presenta una configurazione dei contatti di 2 set di contatti principali da 40 A e 1 set di contatti ausiliari. Queo il contatto principale si inserisce, il contatto ausiliario fornisce un segnale di feedback di monitoraggio della sicurezza, soddisfacendo i requisiti della IEC 61810-3 per le funzioni di monitoraggio della sicurezza. Il relè adotta un design ad aggancio magnetico a bassa potenza con un consumo energetico della bobina di soli 1,88 W. Combinato con un sistema di isolamento di Classe F e una struttura meccanica compatta, soddisfa le esigenze complete delle nuove applicazioni energetiche come inverter solari fotovoltaici, stazioni di ricarica CA e apparecchiature di ricarica per veicoli elettrici per un funzionamento efficiente dal punto di vista energetico e affidabilità a lungo termine. La serie FH61NE ha ottenuto UL/cUL, TUV , e CQC certificazioni di sicurezza ed è ampiamente utilizzato nelle nuove applicazioni di apparecchiature per l'energia.
Capacità di commutazione ad alta corrente da 40 A per il controllo dell'alimentazione delle apparecchiature di nuova energia

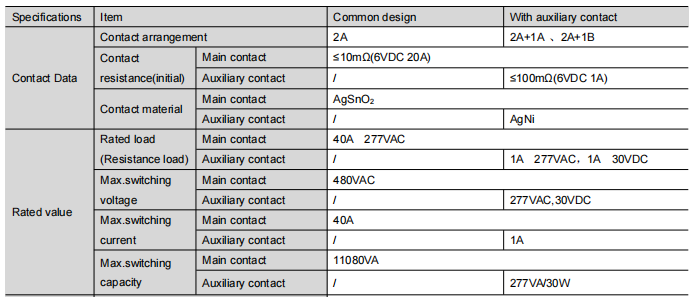

Le nuove apparecchiature energetiche pongono requisiti elevati in termini di capacità di commutazione della corrente dei relè. Il FH61NE presenta due set di contatti principali da 40 A, che supportano il controllo del carico ad alta corrente nelle nuove apparecchiature energetiche. I contatti principali utilizzano materiale di contatto AgSnO₂, che fornisce eccellenti proprietà antisaldatura e conduttive per soddisfare i requisiti di affidabilità dei contatti delle applicazioni di commutazione di potenza nelle nuove apparecchiature energetiche. Le specifiche chiave sono le seguenti:
Questi parametri elettrici consentono all'FH61NE di eseguire in modo affidabile funzioni di commutazione e controllo del circuito negli inverter fotovoltaici e nelle stazioni di ricarica CA.
Progettazione del monitoraggio della sicurezza dei contatti ausiliari per una maggiore sicurezza del sistema
Le nuove apparecchiature energetiche hanno requisiti rigorosi per la sicurezza operativa. L'FH61NE offre opzioni di contatti ausiliari per soddisfare le esigenze di monitoraggio della sicurezza. Le configurazioni disponibili includono:
2A1A : Due contatti principali normalmente aperti un contatto ausiliario normalmente aperto
2A1B : Due contatti principali normalmente aperti un contatto ausiliario normalmente chiuso
Quando il contatto principale interviene, il contatto ausiliario fornisce segnali di feedback per il monitoraggio dello stato del sistema.
Struttura di bloccaggio magnetico a bassa potenza per il funzionamento efficiente dal punto di vista energetico delle nuove apparecchiature energetiche
L'FH61NE adotta una struttura a relè ad aggancio magnetico con i seguenti vantaggi:
Consumo energetico della bobina: 1,88 W
Intervallo di tensione di sostegno : 40%~100% Un (temperatura ambiente 25℃); 50%~60% Un (temperatura ambiente 85℃)
Massima tensione di sostegno : Fare riferimento alla tabella dei dati della bobina
Il design con aggancio magnetico riduce significativamente il consumo energetico continuo durante lo stato di mantenimento del relè. L'applicazione della tensione di sostegno della bobina all'intera macchina riduce efficacemente la perdita di potenza, rendendola più adatta ai requisiti di funzionamento ad alta efficienza energetica delle nuove apparecchiature energetiche.
Design ad alto isolamento e prestazioni affidabili per ambienti operativi complessi

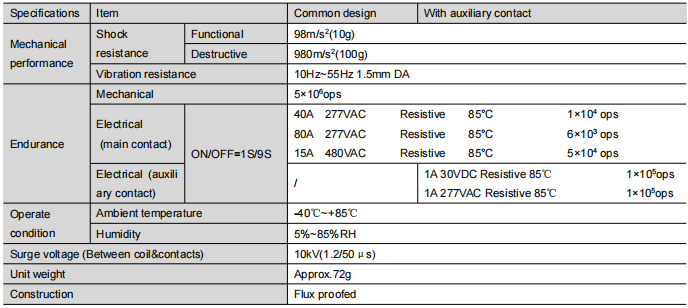

L'FH61NE è caratterizzato da un design ad alto isolamento e da una struttura compatta, che bilancia sicurezza elettrica e affidabilità meccanica:
Molteplici opzioni di tensione della bobina per una progettazione flessibile del sistema

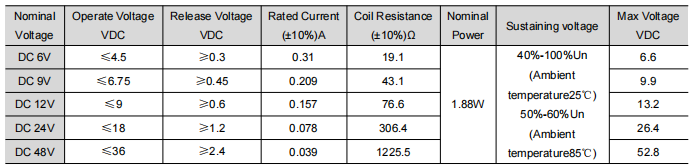

Sistemi di controllo diversi richiedono configurazioni di tensione della bobina diverse. Per semplificare l'integrazione del sistema, la serie FH61NE è disponibile con diverse opzioni di tensione della bobina CC, tra cui 6 VCC , 9 V CC , 12 V CC , 24 V CC and 48 V CC .
Ciascuna opzione di bobina è progettata con un consumo energetico nominale di 3,2 W, consentendo agli ingegneri di selezionare la tensione di controllo più adatta senza modificare la piattaforma relè. Il design standardizzato della bobina non solo migliora la compatibilità con vari circuiti di controllo, ma semplifica anche lo sviluppo del prodotto per i produttori che utilizzano più piattaforme di tensione.
Design della piattaforma compatta per aggiornamenti più semplici del prodotto
La serie FH61NE offre un design di piattaforma unificata con diverse configurazioni di contatti e opzioni di tensione della bobina, fornendo ai produttori una base flessibile per lo sviluppo di diverse nuove applicazioni per apparecchiature energetiche.

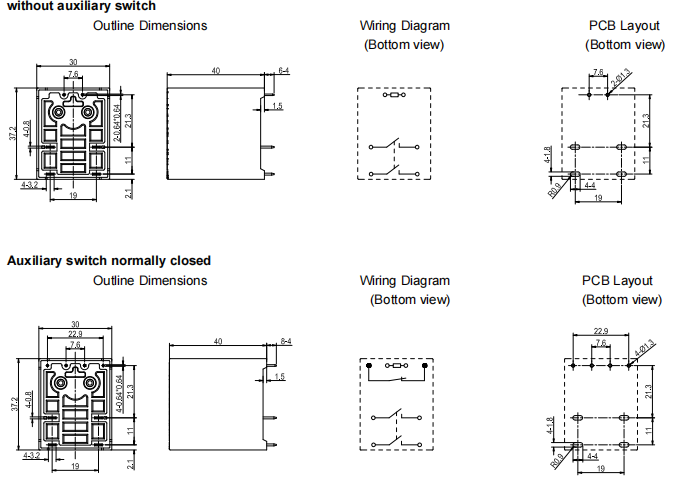

Tutte le configurazioni condividono identiche dimensioni esterne di 37,2×30×40 mm, insieme allo stesso layout PCB, ingombro di montaggio, prestazioni di isolamento e costruzione meccanica. Il principale elemento di differenziazione tra le configurazioni è la disposizione dei contatti (2A, 2A 1A o 2A 1B), che consente ai progettisti di selezionare la funzione di monitoraggio appropriata senza alterare il design del PCB.
Questa piattaforma comune consente ai produttori di apparecchiature di incorporare facilmente il monitoraggio dei contatti ausiliari (per il feedback di sicurezza quando il contatto principale interviene) nei loro progetti senza modificare l'installazione meccanica o il layout della scheda. Di conseguenza, i cicli di sviluppo possono essere accorciati, i costi di progettazione ridotti e la standardizzazione dei prodotti migliorata.
Per i produttori che cercano soluzioni scalabili tra inverter solari, stazioni di ricarica CA e apparecchiature di ricarica per veicoli elettrici, la serie FH61NE fornisce una piattaforma efficiente e pratica.

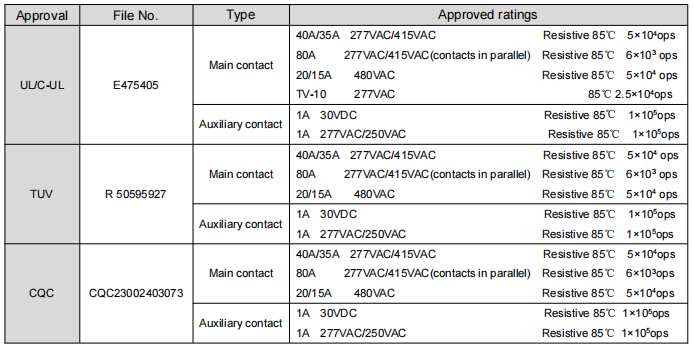

Approvazioni di sicurezza
L'FH61NE ha ottenuto UL/cUL, TUV , e CQC certificazioni di sicurezza. Il prodotto è inoltre conforme alle direttive ambientali RoHS/REACH dell'UE. Fanhar Electronics ha raggiunto ISO9001 , ISO14001 , e ISO45001 certificazioni internazionali del sistema di gestione, detiene più di 40 brevetti nazionali ed è stata riconosciuta come impresa nazionale ad alta tecnologia e centro di ricerca e sviluppo a livello provinciale.
Applicazioni tipiche
L'FH61NE viene utilizzato principalmente nei seguenti nuovi settori energetici:
In queste applicazioni, il relè esegue principalmente funzioni di controllo della commutazione dell'alimentazione e di monitoraggio dello stato, fornendo soluzioni di controllo della corrente stabili e affidabili per il sistema.
Domande frequenti
Q1: Che tipo di relè è l'FH61NE?
L'FH61NE è un nuovo relè ad aggancio magnetico energetico sviluppato da Zhejiang Fanhar Electronics Co., Ltd., utilizzato principalmente negli inverter solari fotovoltaici e nelle stazioni di ricarica CA.
Q2: Qual è la corrente nominale massima dell'FH61NE?
Il carico nominale del contatto principale dell'FH61NE è di 40 A 277 V CA (carico resistivo), con una corrente di commutazione massima di 40 A.
Q3: L'FH61NE supporta i contatti ausiliari?
SÌ. L'FH61NE offre versioni 2A 1A (contatto ausiliario normalmente aperto) e 2A 1B (contatto ausiliario normalmente chiuso). Quando il contatto principale si innesta, il contatto ausiliario fornisce segnali di feedback per il monitoraggio dello stato del sistema, soddisfacendo i requisiti della funzione di monitoraggio di sicurezza IEC 61810-3.
Q4: Qual è l'intervallo di temperatura operativa dell'FH61NE?
L'intervallo di temperatura operativa è compreso tra -40 ℃ ~ 85 ℃, il che lo rende adatto a varie regioni e ambienti industriali complessi.
Per le applicazioni che richiedono una capacità di corrente maggiore, FH66NE160 è la scelta consigliata. Per i sistemi progettati con una corrente nominale di 100 A, FH66NE100 fornisce la soluzione appropriata.
D5: Qual è la durata nominale meccanica ed elettrica dell'FH61NE?
Vita meccanica: 5×10⁶ operazioni
Durata elettrica (contatto principale): 1×10⁵ operazioni a carico resistivo da 40 A 277 V CA (85 ℃)
Durata elettrica (contatto ausiliario): 1×10⁵ operazioni a 1 A 30 V CC/277 V CA carico resistivo (85 ℃)
