La guida completa ai relè di controllo trifase: principi, applicazioni ed evoluzione intelligente

Nei moderni sistemi di alimentazione industriali e commerciali, la corrente alternata trifase è la forza motrice principale che alimenta il mondo. Dai motori e compressori delle fabbriche all'aria condizionata centralizzata nei grandi edifici, il loro funzionamento stabile si basa sulla protezione di un componente chiave: il relè di controllo trifase. Questo articolo fornirà un'analisi completa di questo dispositivo, coprendo tutto, dalla sua definizione fondamentale alle sue applicazioni intelligenti. Spiegherà perché è considerato il “custode intelligente” dei sistemi energetici industriali.

Definizione principale: più di un semplice interruttore: un'interfaccia intelligente

Un relè di controllo trifase, noto anche come "contattore" quando si tratta di pilotare carichi ad alta potenza, è un dispositivo di commutazione azionato elettricamente appositamente progettato per stabilire, interrompere e controllare carichi CA trifase. Il suo valore fondamentale risiede nella capacità di controllare in modo sicuro la commutazione di un circuito di alimentazione principale trifase a potenza molto più elevata (ad esempio 380 V CA o superiore) utilizzando un circuito di segnale di controllo a bassa potenza (ad esempio 24 V CC o 110 V CA). Questo progetto consente di "controllare il grande con il piccolo e il forte con il debole", isolando sostanzialmente gli operatori dal pericoloso circuito principale ad alta tensione.

La differenza fondamentale rispetto a un relè standard risiede nella sua capacità di trasporto di corrente e nello scopo di progettazione. I relè standard vengono generalmente utilizzati nei circuiti di controllo o per piccoli carichi monofase, mentre i contatti, i sistemi di soppressione dell'arco e la struttura meccanica di un relè di controllo trifase sono rinforzati per carichi trifase bilanciati, correnti di spunto elevate durante l'avvio/arresto e funzionamento frequente. Si tratta essenzialmente dell'interfaccia di esecuzione critica tra i sistemi di automazione e il sistema di alimentazione principale, fornendo un punto di connessione standardizzato e affidabile per l'integrazione con PLC (controllori logici programmabili), DCS (sistemi di controllo distribuito), avviatori statici o sistemi di gestione dell'energia.

Valore fondamentale: una pietra angolare multidimensionale per la sicurezza, la protezione delle risorse e la continuità

La necessità di implementare relè di controllo trifase deriva dalle rigorose esigenze degli ambienti industriali in termini di sicurezza, affidabilità ed efficienza.

Barriera di sicurezza essenziale : Fornisce una barriera di sicurezza vitale per il personale operativo e di manutenzione. Gli ingegneri possono controllare a distanza apparecchiature ad alta tensione e ad alta potenza in fabbrica da decine di metri di distanza, nella sicurezza di una sala di controllo a bassa tensione, tramite pulsanti o un HMI (interfaccia uomo-macchina), riducendo notevolmente i rischi associati al funzionamento diretto dei quadri ad alta tensione.

Protezione delle risorse critiche : I motori e altre apparecchiature rotanti sono beni industriali fondamentali. I loro "killer" più fatali sono spesso la perdita di fase, lo squilibrio, il sovraccarico e la sottotensione. I relè di controllo funzionano in tandem con unità di protezione magnetotermica indipendenti o relè di sovraccarico elettronici per formare uno schema di protezione a doppio strato. Ad esempio, una condizione di perdita di fase può causare un aumento della corrente nelle restanti due fasi di un motore in funzione. Questo aumento può arrivare fino a 1,73 volte il normale. Ciò può portare a un rapido surriscaldamento e esaurimento. Un grave squilibrio di tensione genera correnti di sequenza negativa. Queste correnti causano ulteriore riscaldamento e vibrazioni. Tuttavia, il relè può rilevare e interrompere il circuito entro decine di millisecondi, prevenendo così danni catastrofici.

Fondazione per la continuità operativa e l'efficienza energetica : I tempi di inattività non pianificati rappresentano una perdita significativa nella produzione industriale. Attraverso la protezione preventiva, i relè evitano interruzioni della produzione e riparazioni che durano giorni o addirittura settimane causate dal guasto del motore. Garantiscono inoltre che l'apparecchiatura funzioni alla tensione nominale e in condizioni bilanciate. Gli studi dimostrano che uno squilibrio di tensione a lungo termine del 3,5% può aumentare la temperatura del motore del 25%, ridurre l’efficienza e aumentare il consumo di energia. Monitorando e fornendo allarmi, i relè spingono gli utenti a migliorare la qualità della rete, risparmiando direttamente sui costi energetici.

Abilitatore fisico per l'automazione e l'intelligenza : È l'"unità" elementare alla base di ogni logica dell'automazione contemporanea. Che si tratti di implementare un avviamento stella-triangolo per un motore, un avvio/arresto sequenziale per più dispositivi o la risposta a segnali di temperatura/umidità provenienti da un sistema di gestione dell'edificio, l'esecuzione finale si basa sull'apertura e chiusura affidabili di un relè di controllo trifase.

Evoluzione del monitoraggio intelligente: dalla protezione passiva alla diagnostica attiva

I più recenti relè di controllo trifase sono molto più che semplici unità di commutazione. Ora sono in grado di monitorare e diagnosticare la qualità dell'energia online come parte delle loro funzioni integrate. "Ascoltano" e analizzano continuamente lo "stato di salute" della fornitura trifase.

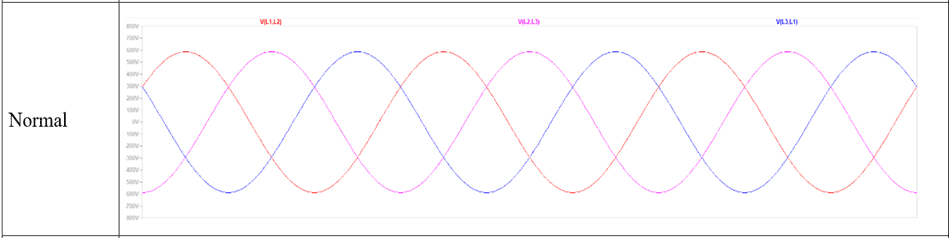

Rete elettrica trifase ideale

Le condizioni anomale primarie monitorate e protette includono:

Perdita di fase: Causato da fusibile bruciato, saldatura/guasto dei contatti del contattore, cavi rotti o collegamenti allentati.

Sequenza di fase errata : Le apparecchiature con requisiti del senso di rotazione, come pompe e ventilatori, sono soggette a inversioni meccaniche o addirittura a danni se la sequenza delle fasi non è corretta.

Squilibrio di tensione : Ciò è causato da una distribuzione non uniforme del carico monofase. È causato anche da problemi di rete. Ed è causato dall'impedenza asimmetrica. Uno squilibrio di tensione superiore al 2% richiede in genere attenzione.

Sovratensione e sottotensione : Le fluttuazioni di tensione oltre la tolleranza dell'apparecchiatura possono danneggiare l'isolamento o causare coppia insufficiente e surriscaldamento.

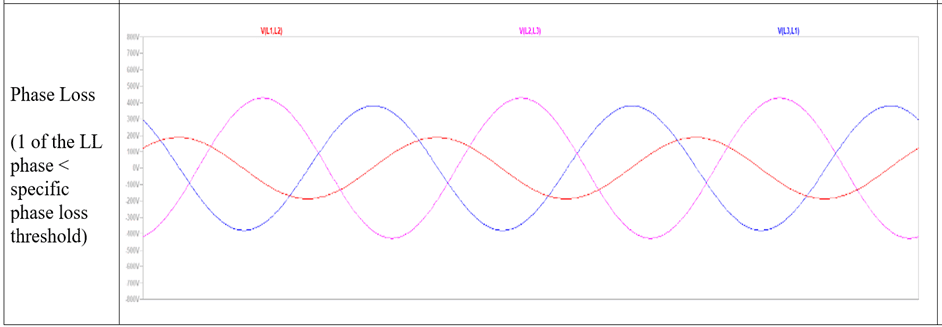

Rete elettrica trifase con perdita monofase

In base alla profondità funzionale, i relè di monitoraggio possono essere classificati come:

Tipo base : Monitora la perdita di fase e la sequenza di fase.

Tipo standard : Aggiunge il monitoraggio di base per squilibrio di tensione, sovra/sottotensione.

Tipo avanzato/intelligente: Offre soglie programmabili, ritardi temporali, calcoli di asimmetria e può integrare il monitoraggio della corrente, la misurazione della potenza e persino il caricamento dei dati tramite interfacce di comunicazione.

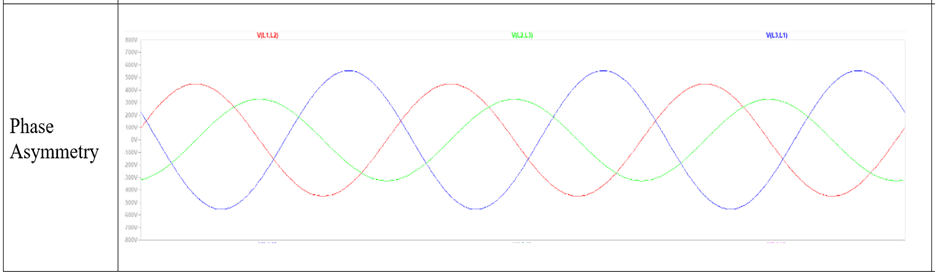

Rete elettrica trifase con asimmetria di fase

Quando un parametro supera la soglia di sicurezza preimpostata, il circuito logico interno del relè pilota i contatti di uscita per cambiare stato. Questo viene solitamente utilizzato per interrompere il circuito di controllo del contattore principale, arrestando così l'apparecchiatura. Può anche utilizzare un set aggiuntivo di contatti ausiliari per attivare allarmi acustici o visivi.

Principio di funzionamento: l'ingegnosa combinazione di elettromagnetismo e scienza dei materiali

Funziona sulla stessa idea di base dell'elettromagnetismo classico, ma i progetti moderni utilizzano molti miglioramenti nei materiali e nell'ingegneria meccanica.

Energizzazione e generazione di forza : Quando alla bobina viene applicata la tensione di controllo, il campo magnetico generato magnetizza il nucleo stazionario, attirando il nucleo mobile (armatura). Il materiale isolante della bobina e il design dell'avvolgimento garantiscono resistenza al calore a lungo termine e tensione di spunto accurata.

Trasmissione meccanica e chiusura dei contatti: Il movimento dell'armatura viene trasmesso tramite un collegamento meccanico ai contatti principali e ausiliari. I contatti principali sono solitamente costituiti da leghe a base di argento (ad esempio ossido di argento-cadmio o ossido di argento-stagno), che offrono una buona conduttività e resistenza all'erosione da arco e una bassa resistenza di contatto. Durante l'istante di chiusura del contatto, le molle di pressione di contatto integrate garantiscono la pressione di contatto iniziale, riducendo il rimbalzo e il rischio di saldatura.

Gestione e interruzione dell'arco: L'interruzione di correnti elevate genera archi ad alta temperatura. I relè utilizzano la tecnologia dello scivolo d'arco con griglie metalliche per dividere, raffreddare e allungare l'arco per una rapida estinzione. Questa è la chiave per garantire la durata del contatto e una capacità di interruzione sicura.

Rilascia e ripristina : Una volta scomparso il segnale di controllo, la bobina si smagnetizza. La molla di ritorno, che in genere è più forte della molla di contatto, spinge quindi rapidamente l'armatura nella sua posizione originale. I contatti si separano il più rapidamente possibile per ridurre al minimo la durata dell'arco.

Schema elettrico tipico del relè di controllo trifase

Componenti principali e guida alla selezione scientifica

Un tipico relè di controllo trifase è costituito dai seguenti sottosistemi di precisione:

Sistema elettromagnetico: Comprende la bobina, la bobina, il nucleo fisso costituito da fogli laminati di acciaio al silicio a forma di E o U e il nucleo mobile. Il design delle lamiere di acciaio al silicio, caratterizzato da elevata permeabilità e bassa perdita di correnti parassite, garantisce alta efficienza, basso consumo energetico e bassa generazione di calore.

Sistema di contatto:

Contatti principali: Ci sono tre coppie che trasportano la corrente del circuito principale, che hanno una vasta area e un elevato fabbisogno di materiale.

Contatti ausiliari: Per i circuiti di controllo, solitamente design plug-in modulari per una configurazione flessibile, che forniscono segnali normalmente aperti (NO) e normalmente chiusi (NC).

Sistema di soppressione dell'arco: È costituito principalmente da una cappa ad arco in ceramica o plastica ad alta resistenza e da un set interno di piastre divisorie in acciaio ramato.

Meccanismo e custodia: Custodia in plastica tecnica o termoindurente ad alta resistenza che fornisce isolamento, protezione (classificazione IP) e supporto meccanico.

Metodo di selezione scientifica in cinque fasi:

Determinare le caratteristiche del carico: identificare se il carico è un motore, un forno a resistenza o un trasformatore? I parametri chiave includono la corrente di avviamento del motore (tipicamente 5–7 volte la corrente nominale) e il ciclo di lavoro (ad esempio S1 per servizio continuo o S3 per servizio periodico intermittente).

Corrispondenza parametri elettrici:

Tensione della bobina: Deve corrispondere esattamente alla tensione di alimentazione di controllo (AC/DC, valore).

Corrente operativa nominale (Ie) : Viene specificata la tensione alla quale i contatti principali possono portare corrente. Deve essere maggiore della corrente a pieno carico (FLC) del carico. Per i carichi del motore, considerare lo shock termico durante l'avviamento e consentire un margine del 10–15%.

Tensione di isolamento nominale (Ui) e tensione di tenuta a impulso (Uimp) : deve corrispondere al livello della griglia.

Seleziona la categoria di funzioni e prestazioni:

Categoria di utilizzo: AC-3 (avviamento/arresto motore a gabbia di scoiattolo) o AC-1 (carico resistivo) sono i più comuni. La categoria AC-3 richiede un potere di interruzione più elevato.

Esigenze di monitoraggio: È necessario il monitoraggio della tensione? Sono necessari soglie e ritardi regolabili? Sono necessarie la memoria e l'indicazione dei guasti?

Vita elettrica e vita meccanica : Si riferisce al numero di operazioni affidabili nelle condizioni nominali. Controllare il metodo di montaggio (guida DIN o vite), il numero richiesto di contatti ausiliari e se sono necessari un interblocco meccanico o moduli timer/comunicazione per il controllo reversibile.

Conferma installazione e accessori: Controllare il metodo di montaggio. Potrebbe trattarsi di una guida DIN o di una vite. Controllare anche il numero richiesto di contatti ausiliari. E se sono necessari un interblocco meccanico o moduli timer/comunicazione per il controllo reversibile.

Idoneità ambientale: Considera la temperatura ambiente. Considera l'umidità. Considera la polvere. Considera i gas corrosivi. Considera le vibrazioni. Selezionare il grado di protezione appropriato (codice IP). Selezionare il materiale/processo appropriato.

Applicazioni di settore e prospettive future

Il relè di controllo trifase è un componente fondamentale versatile, con applicazioni che spaziano:

Produzione: Macchine utensili, nastri trasportatori, macchine per lo stampaggio a iniezione e compressori richiedono tutti il controllo del motore.

Infrastruttura: Pompe, ventilatori, unità di trattamento aria, armadi di distribuzione dell'illuminazione.

Nuova Energia: Per gli inverter fotovoltaici vengono utilizzati armadi conformi allo standard grid-tie e per le stazioni di ricarica viene utilizzato il controllo del modulo di potenza.

Automazione degli edifici: Controllo automatico per pompe acqua domestiche, pompe antincendio, apparecchiature di ventilazione.

Le tendenze di sviluppo future puntano chiaramente verso una profonda intelligenza e integrazione:

Monitoraggio delle condizioni e manutenzione predittiva: I relè di prossima generazione integreranno sensori più avanzati in grado di monitorare l'erosione dei contatti, l'aumento di temperatura, lo stato della bobina e utilizzeranno algoritmi per prevedere la vita utile rimanente, consentendo il passaggio dalla "sostituzione programmata" alla "manutenzione su richiesta".

Profonda integrazione nell’IoT industriale: Integrando protocolli Ethernet industriali come Profinet, EtherCAT, Modbus TCP, ecc., i relè diventeranno nodi intelligenti nella rete IIoT, caricando dati in tempo reale su corrente, tensione, consumo energetico, stato e informazioni sugli allarmi, fornendo dati fondamentali per i gemelli digitali e la gestione dell'energia.

Integrazione della sicurezza funzionale: L'integrazione di funzioni di sicurezza conformi a standard come IEC 61508 o ISO 13849, come Safe Torque Off (STO), consente l'uso diretto nei sistemi di controllo di sicurezza degli edifici, semplificando la progettazione del circuito di sicurezza.

Fusione e miniaturizzazione dei dispositivi: Le funzioni si integreranno ulteriormente con quelle di azionamenti a frequenza variabile, avviatori statici e dispositivi di protezione, formando controllori motore intelligenti che combinano controllo, protezione, regolazione della velocità e diagnostica, mentre la densità di potenza aumenta continuamente.

Conclusione

Il relè di controllo trifase si è evoluto da un semplice interruttore elettromeccanico in un dispositivo intelligente chiave che integra monitoraggio dell'alimentazione, protezione delle apparecchiature, esecuzione logica e acquisizione dati. È la pietra angolare stabile della piramide dell’automazione industriale e un ponte che collega il mondo dell’energia fisica con il mondo dell’informazione digitale. Una profonda comprensione dei suoi principi, del suo valore e dei metodi di selezione è essenziale non solo per garantire il funzionamento affidabile dei singoli dispositivi, ma anche per costruire sistemi energetici industriali moderni, sicuri, efficienti, flessibili e orientati al futuro. Il suo ruolo diventerà sempre più vitale nel contesto dell’Industria 4.0 e degli obiettivi dual carbon.
