Relè industriale FH39

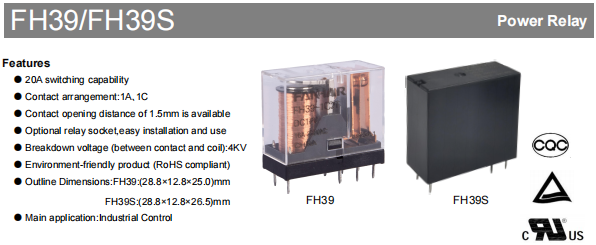

I relè delle serie FH39 e FH39S sono relè industriali ad alte prestazioni progettati specificatamente per applicazioni di controllo industriale. Caratterizzati da una capacità di commutazione massima di 20 A e disponibili con disposizioni dei contatti da 1 A e 1 C, soddisfano i requisiti di varie esigenze di controllo dei circuiti. Conformi agli standard RoHS, questi prodotti rispettosi dell'ambiente sono adatti per ambienti industriali esigenti.

Nei moderni sistemi di controllo industriale, l'affidabilità di un relè influisce direttamente sulla stabilità operativa dell'intera apparecchiatura. I relè delle serie FH39 e FH39S sono costruiti per questo scopo: con il vantaggio fondamentale di una capacità di commutazione fino a 20 A, combinato con configurazioni di contatti flessibili e un design elettrico robusto, possono gestire con sicurezza una varietà di scenari di applicazioni industriali complessi.

Elevata capacità di commutazione per carichi impegnativi

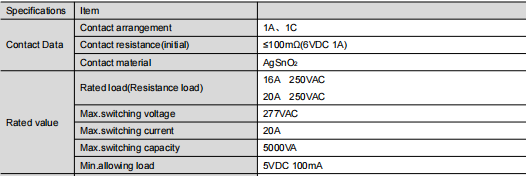

Come relè industriali, la serie FH39 eccelle nei parametri elettrici. Supportano due specifiche di carico nominale: 16 A e 20 A a 250 V CA, con una tensione di commutazione massima di 277 V CA e una capacità di commutazione massima di 5000 VA. Ciò significa che possono gestire in modo affidabile il controllo del motore, la gestione dell'alimentazione, i sistemi HVAC e altro ancora.

Il materiale di contatto utilizza AgSnO₂ (ossido di stagno e argento), che garantisce una buona conduttività fornendo al contempo resistenza alla saldatura e all'erosione dell'arco. Ciò prolunga significativamente la durata del prodotto in applicazioni con cambi frequenti. Per soddisfare diversi standard di sicurezza, la serie FH39 offre anche un'opzione con una distanza tra i contatti di 1,5 mm, migliorando ulteriormente l'isolamento elettrico nello stato di contatto aperto. Per quanto riguarda le disposizioni dei contatti, sono disponibili entrambe le configurazioni 1A (SPST-NO) e 1C (SPDT), consentendo un adattamento flessibile a vari requisiti logici di controllo.

Elevata tensione di resistenza e protezione multilivello per la sicurezza del sistema

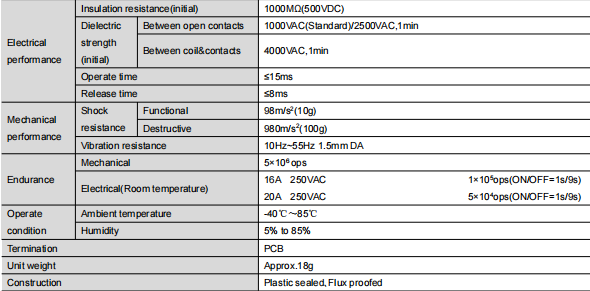

Negli ambienti industriali ad alta tensione, le prestazioni di isolamento tra la bobina e i contatti sono fondamentali. La serie FH39 offre ottime prestazioni in quest'area: la rigidità dielettrica tra la bobina e i contatti arriva fino a 4.000 V CA, mentre la tensione di tenuta tra i contatti aperti soddisfa lo standard 1.000 V CA, con una versione opzionale ad alta resistenza da 2.500 V CA disponibile. Inoltre, la resistenza di isolamento iniziale è superiore a 1000 MΩ (testata a 500 V CC), prevenendo efficacemente i rischi di corrente di dispersione e garantendo la sicurezza complessiva del sistema.

Il design dell'involucro del prodotto tiene conto anche della complessità degli ambienti di utilizzo reali. Per ambienti interni puliti è possibile selezionare il tipo a prova di flusso. Se l'apparecchiatura verrà utilizzata in siti industriali contenenti gas corrosivi come H₂S, SO₂, NO₂ o polvere significativa, si consiglia il tipo con tenuta in plastica per una migliore resistenza all'umidità, alla polvere e alla contaminazione.

Molteplici opzioni di tensione della bobina per un adattamento flessibile

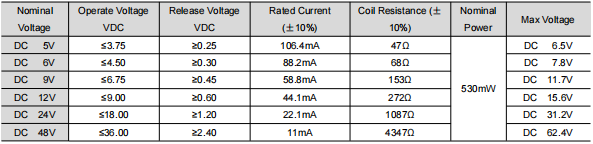

La serie FH39 offre una varietà di specifiche di tensione della bobina da 5 V a 48 V CC, tutte con una potenza nominale unificata di 530 mW. Che si tratti di un modulo di controllo elettronico a bassa tensione o di un sistema di controllo standard del settore da 24 V o 48 V, è disponibile un modello corrispondente. Le tensioni di funzionamento e di rilascio per ciascun grado di tensione sono ragionevolmente progettate per garantire una attivazione e una diseccitazione affidabili anche durante le fluttuazioni di tensione. Il tempo di funzionamento è ≤15 ms e il tempo di rilascio è ≤8 ms, soddisfacendo i requisiti di velocità di risposta della maggior parte delle applicazioni di controllo industriale.

Struttura compatta per una facile installazione

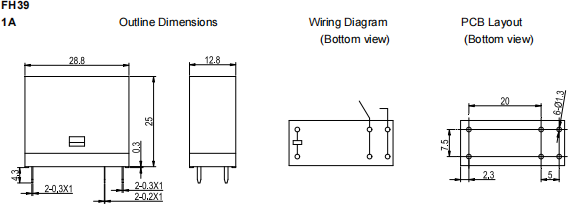

Nelle apparecchiature con spazio di installazione limitato, le dimensioni fisiche dei componenti spesso diventano un fattore chiave di selezione. L'FH39 ha dimensioni esterne di 28,8 x 12,8 x 25,0 mm, mentre l'FH39S è leggermente più alto con 28,8 x 12,8 x 26,5 mm. Entrambi sono dotati di terminali PCB adatti per l'inserimento e la produzione automatizzati. Il loro design compatto consente una facile installazione su quadri di controllo con spazi limitati o all'interno di scatole di distribuzione, lasciando più spazio per il layout generale.

Vale la pena ricordare che per questa serie è disponibile una presa relè dedicata opzionale. Ciò consente un cablaggio e una sostituzione rapidi senza saldature, riducendo significativamente i tempi di messa in servizio e di manutenzione delle apparecchiature, abbassando i costi di manutenzione in loco e migliorando la flessibilità di utilizzo.

Durabilità e adattabilità ambientale

Con una resistenza meccanica di oltre 5 milioni di operazioni e un'eccellente resistenza elettrica sotto carichi nominali, la serie FH39 è particolarmente adatta per compiti di controllo che comportano azioni frequenti. L'intervallo di temperatura operativa è compreso tra -40°C e 85°C, coprendo la stragrande maggioranza degli ambienti industriali interni ed esterni. La sua adattabilità a livelli di umidità dal 5% all'85% garantisce prestazioni stabili e affidabili anche in condizioni umide.

In termini di resistenza alle sollecitazioni meccaniche, la serie FH39 può sopportare shock funzionali di 98 m/s² e shock distruttivi di 980 m/s². Mantiene prestazioni stabili in condizioni di vibrazione (da 10 Hz a 55 Hz, doppia ampiezza da 1,5 mm), dimostrando la sua affidabilità strutturale durante il trasporto e il funzionamento.

Consigli per la selezione e l'uso

Per sfruttare appieno le prestazioni dei relè della serie FH39, è necessario tenere conto di diversi punti durante l'installazione e l'uso: in primo luogo, evitare di far cadere o sottoporre il relè a forti impatti per evitare di compromettere la precisione strutturale interna. In secondo luogo, selezionare il tipo di custodia appropriato in base all'ambiente reale; per luoghi fortemente inquinati, il tipo sigillato in plastica è essenziale. Infine, quando si progetta il layout del PCB, fare riferimento ai requisiti di tolleranza nelle specifiche: per dimensioni esterne ≤1 mm, la tolleranza dovrebbe essere ±0,2 mm; per dimensioni comprese tra 1mm e 5mm la tolleranza è ±0,3mm; per dimensioni ≥5mm la tolleranza è ±0,5mm. Si consiglia di controllare la tolleranza per il layout del PCB stesso entro ±0,1 mm.

Riepilogo

Grazie all'elevata capacità di carico di corrente di 20 A, all'elevata tensione di isolamento di 4.000 V CA, all'ampia gamma di selezioni di bobine e al design strutturale compatto, i relè FH39 e FH39S si distinguono come prodotti affidabili nel campo del controllo industriale, offrendo prestazioni e flessibilità. Sia che vengano utilizzati in apparecchiature di automazione, sistemi di alimentazione o moduli di controllo di elettrodomestici, forniscono una garanzia di commutazione stabile e sicura. Se stai cercando un relè industriale conveniente per il tuo prossimo progetto, vale sicuramente la pena prendere in considerazione la serie FH39.
