Il Relè di potenza FH12 è progettato per la commutazione ad alta corrente nel controllo industriale, nelle saldatrici a punti e nelle apparecchiature di alimentazione. Caratterizzato da una corrente di commutazione massima di 40A , rigidità dielettrica di 2500VAC tra bobina e contatti , e a Sistema di isolamento in classe F UL , l'FH12 fornisce prestazioni elettriche affidabili per applicazioni industriali esigenti. Disponibile in entrambi sigillato in plastica e a prova di flusso costruzioni, può essere selezionato in base ai diversi ambienti operativi.

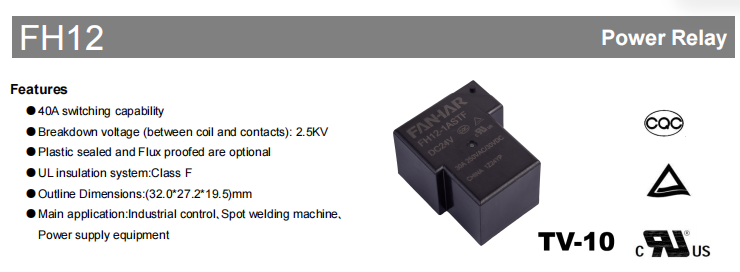

1. Caratteristiche principali dell'FH12 Relè di potenza
Capacità di commutazione 40A
Il FH12 supports a maximum switching current of 40A con una capacità di commutazione massima di 7500VA , rendendolo adatto per applicazioni che richiedono una commutazione affidabile ad alta corrente.
Isolamento elettrico affidabile
Il relay provides an insulation resistance of 1000 MΩ (500 V CC) e a dielectric strength of 2500VAC tra bobina e contatti , contribuendo a mantenere un isolamento elettrico sicuro durante il funzionamento.
Configurazioni di contatti multipli
Il FH12 is available in three contact arrangements: 1A (Normally Open), 1B (Normally Closed), and 1C (Changeover).
consentendo agli utenti di selezionare la configurazione appropriata per diversi progetti di circuiti.
Costruzione in plastica sigillata o resistente al flusso
Sono disponibili due opzioni costruttive: a prova di flusso e sigillata in plastica.
Secondo la scheda tecnica, la versione resistente al flusso è consigliata per ambienti puliti, mentre la versione sigillata in plastica è adatta per ambienti contenenti polvere o gas corrosivi come H₂S, SO₂ e NO₂.
Sistema di isolamento in classe F
Il FH12 complies with the Sistema di isolamento UL Classe F , soddisfacendo i requisiti internazionali di isolamento per le apparecchiature elettriche industriali.

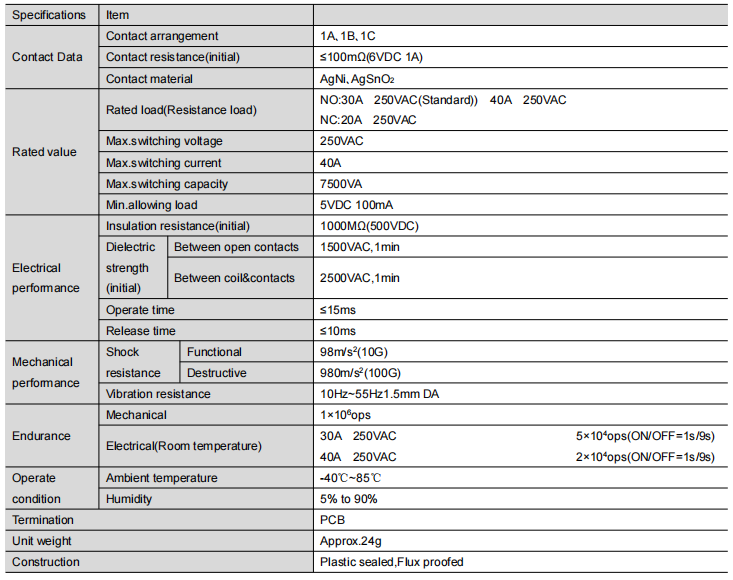

2. Specifiche tecniche
3. Prestazioni
Il FH12 is designed to provide consistent electrical and mechanical performance under specified operating conditions.
Prestazioni elettriche
- Resistenza di isolamento: 1000 MΩ (500 V CC)
- Rigidità dielettrica tra contatti aperti: 1500 V CA per 1 minuto
- Rigidità dielettrica tra bobina e contatti: 2500 V CA per 1 minuto
Velocità operativa
- Tempo di funzionamento: ≤15ms
- Tempo di rilascio: ≤10ms
Prestazioni meccaniche
- Resistenza agli urti funzionale: 98 m/s² (10G)
- Resistenza agli urti distruttivi: 980m/s² (100G)
- Resistenza alle vibrazioni: 10 Hz–55 Hz, doppia ampiezza da 1,5 mm
Durata di servizio
- Resistenza meccanica: 1 × 10⁶ operazioni
- Resistenza elettrica:
- 30 A 250 V CA: Operazioni 5 × 10⁴
- 40 A 250 V CA: Operazioni 2 × 10⁴

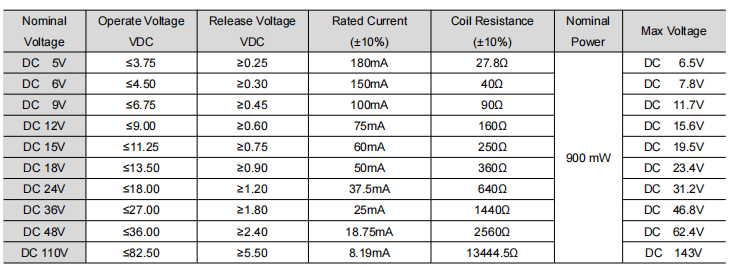

4. Tensioni bobina disponibili
Il FH12 supports multiple DC coil voltage options, including:
5 V, 6 V, 9 V, 12 V, 15 V, 18 V, 24 V, 36 V, 48 V e 110 V CC , consentendo al relè di soddisfare i diversi requisiti di tensione del sistema.
5. Applicazioni tipiche
Secondo la scheda tecnica del prodotto, l'FH12 è progettato principalmente per:
Adatto per apparecchiature di controllo industriale che richiedono una commutazione affidabile di carichi ad alta corrente.
Saldatrici a punti
Progettato per apparecchiature di saldatura a punti in cui sono richieste prestazioni di commutazione relè stabili.
Apparecchiature di alimentazione
Applicabile ad apparecchiature di alimentazione che richiedono prestazioni di commutazione affidabili entro i valori elettrici specificati.

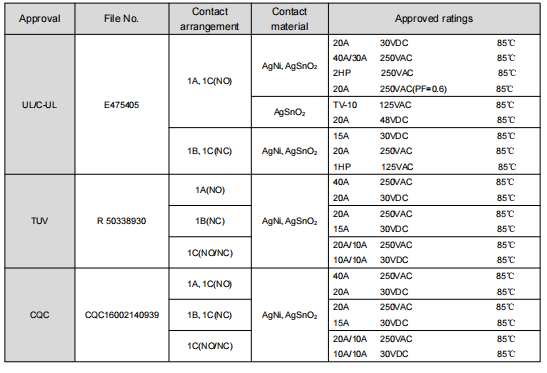

6 . Certificazioni di sicurezza
Il FH12 has obtained multiple safety approvals, including:UL / cUL ,TÜV ,CQC
Il approved ratings vary depending on the contact arrangement and contact material.
7. Domee frequenti (FAQ)
Q1: Qual è la corrente di commutazione massima del relè di potenza FH12?
Il FH12 supports a maximum switching current of 40A e a maximum switching capacity of 7500VA .
Q2: Quali modalità di contatto sono disponibili?
Il relay is available in 1A (normalmente aperto), 1B (normalmente chiuso) e 1C (commutazione) configurazioni di contatto.
Q3: Quali opzioni di tensione della bobina sono disponibili?
Il FH12 supports DC coil voltages of 5 V, 6 V, 9 V, 12 V, 15 V, 18 V, 24 V, 36 V, 48 V e 110 V .
Q4: Quali materiali di contatto sono disponibili?
Il relay offers AgNi e AgSnO₂ materiali di contatto. Secondo la scheda tecnica, AgSnO₂ i contatti sono consigliati per applicazioni con sovracorrente elevata.
Q5: Quale temperatura operativa supporta l'FH12?
Il specified ambient operating temperature is Da -40°C a 85°C , con un intervallo di umidità operativa di Dal 5% al 90% .
D6: Quali certificazioni ha l'FH12?
Il FH12 has obtained UL/cUL, TÜV e CQC certificazioni di sicurezza, con rating approvati a seconda della configurazione del prodotto.
8. Conclusione
Il Relè di potenza FH12 40A combina elevata capacità di commutazione, isolamento elettrico affidabile, configurazioni multiple di contatti e opzioni di costruzione flessibili in un design compatto. Supporta tensioni della bobina CC da da 5 V a 110 V e certificato da UL/cUL, TÜV e CQC , è progettato per il controllo industriale, le saldatrici a punti e le apparecchiature di alimentazione nelle condizioni operative specificate.
Per ulteriori informazioni tecniche, dettagli sull'ordinazione o supporto per la selezione del prodotto, contattare Elettronica Fanhar per la documentazione più recente del prodotto FH12 e l'assistenza per le applicazioni.
