Relè FH28: soluzioni di elettronica e automazione automobilistica ad alte prestazioni

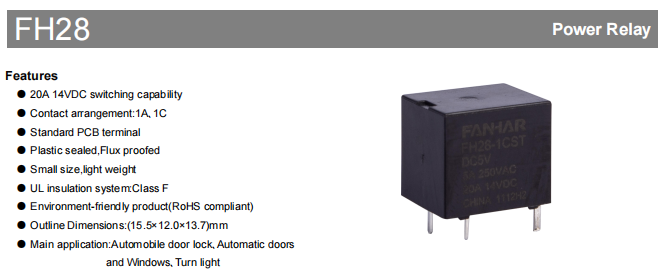

Il relè FH28 è un relè montato su PCB ad alte prestazioni prodotto da Zhejiang Fanhar Electronics Co., Ltd., destinato all'elettronica automobilistica e ai sistemi di controllo dell'automazione.  Questo relè presenta una struttura sigillata in plastica, possiede una capacità di commutazione di 20 A a 14 V CC, ha dimensioni compatte di 15,5 x 12,0 x 13,7 mm, pesa circa 6 grammi e aderisce alle normative ambientali RoHS.

Eccellenti prestazioni elettriche

Caratteristiche del contatto

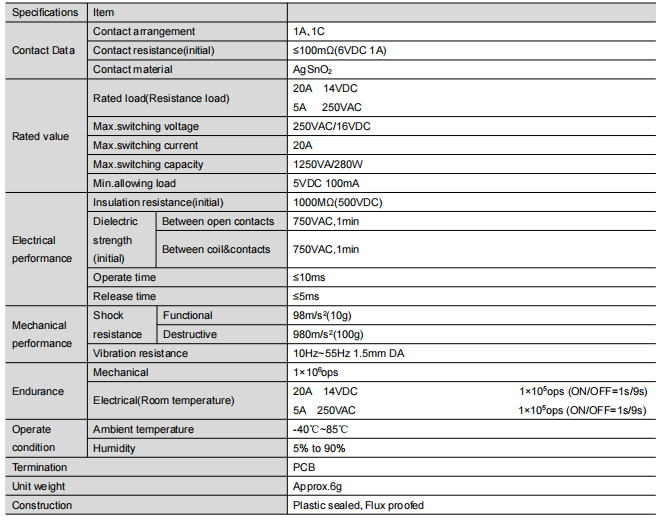

Vengono utilizzati materiali di contatto in lega speciale e la resistenza di contatto iniziale è rigorosamente controllata entro 100 mΩ (condizione di test 6 V CC 1 A).

La bassa resistenza di contatto garantisce che la perdita di trasmissione del segnale sia ridotta al minimo, particolarmente adatta per sistemi di controllo di precisione.

La superficie di contatto è trattata appositamente per inibire efficacemente la formazione di archi e prolungare la durata.

Capacità di carico

Design a doppia potenza: 20 A/14 V CC e 5 A/250 V CA.

Capacità di commutazione massima fino a 1250 VA/280 W per soddisfare la maggior parte dei requisiti di elettronica automobilistica.

Carico minimo consentito fino a 5 V CC/100 mA, adattandosi a scenari di commutazione di segnali minuscoli.

Caratteristiche di isolamento

Resistenza di isolamento iniziale fino a 1000 MΩ (tensione di prova 500 V CC)

Tensione tra contatti che resiste a 750 V CA per 1 minuto senza guasti

Classe di isolamento UL Classe F per garantire sicurezza e affidabilità in ambienti ad alta temperatura.

Velocità di risposta

Tempo di risposta rapido di ≤ 10 ms per il tempo di aspirazione e ≤ 5 ms per il tempo di rilascio.

Particolarmente adatto per i moderni sistemi elettronici automobilistici che richiedono commutazione ad alta frequenza.

Il design ottimizzato del sistema elettromagnetico garantisce un funzionamento coerente

Struttura meccanica robusta ed affidabile

Il design meccanico del prodotto riflette la saggezza ingegneristica:

Pacchetto compatto con dimensioni di 15,5 x 12,0 x 13,7 mm e controllo del peso di 6 g, adatto per applicazioni con vincoli di spazio

Eccellente resistenza alle vibrazioni, resiste a urti di 980 m/s² (10 g), adattandosi ad ambienti vibranti come quelli delle automobili

Prestazioni stabili in ambienti vibranti, funzionamento affidabile nella gamma di frequenza di 10 Hz ~ 55 Hz con un'ampiezza di 1,5 mm.

Il processo di sigillatura in plastica previene efficacemente la penetrazione del flusso e migliora l'affidabilità a lungo termine del prodotto.

Ampia gamma di scenari applicativi

I relè FH28 mostrano il loro valore in molti campi:

Sistemi elettronici automobilistici, ideali per il controllo delle serrature delle porte, degli indicatori di direzione, degli alzacristalli elettrici.

Nel campo dell'automazione industriale, è adatto per il controllo di porte automatiche, dispositivi di interblocco di sicurezza e altre posizioni chiave.

Nel campo degli elettrodomestici fornisce una commutazione affidabile per il controllo della casa intelligente e i sistemi di tende automatiche.

Nel campo della strumentazione, svolge un ruolo importante come componente principale del modulo di commutazione del segnale.

Guida alla selezione professionale

Punti di selezione per diversi scenari applicativi:

Configurazione dei contatti: 1A (normalmente aperto) è adatto per circuiti di commutazione semplici e 1C (conversione) è adatto a scenari che richiedono funzioni di commutazione.

Adattabilità ambientale: a prova di flusso per ambienti puliti, sigillato in plastica per gas corrosivi.

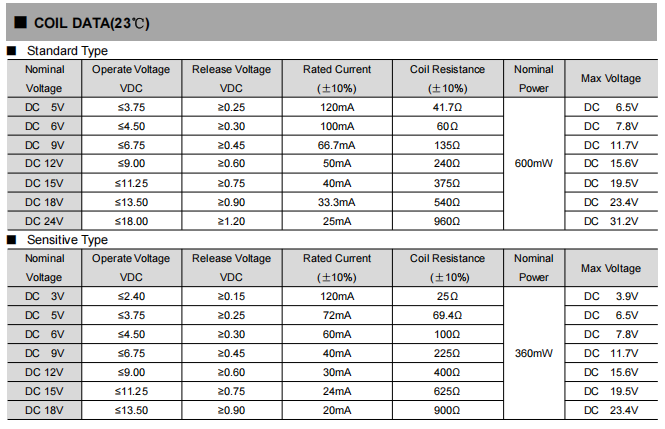

Suggerimento per l'abbinamento della tensione: la bobina standard è adatta per la tensione normale, la bobina sensibile (tipo L) è più adatta per applicazioni a bassa tensione.

Precauzioni per l'installazione: Gli ambienti con elevate vibrazioni richiedono un'attenzione particolare ai metodi di fissaggio per garantire connessioni affidabili.

Verifica rigorosa dell'affidabilità

Il prodotto è stato sottoposto a test e verifiche rigorosi:

Test di durata del carico: 100.000 operazioni con DC 14 V/20 A, oltre 1 milione di operazioni con AC 250 V/5 A.

Test di adattabilità ambientale: ciclo di temperatura -40 ℃ ~ 85 ℃, verifica a lungo termine dell'ambiente caldo e umido al 90% di umidità relativa

Test di affidabilità meccanica: vibrazione a 55 Hz, impatto a 10 g e verifica di altre condizioni difficili.

Test di durabilità del materiale: il materiale di contatto mantiene buone caratteristiche di contatto anche dopo un uso prolungato.

Suggerimenti pratici per l'applicazione

Precauzioni nelle applicazioni ingegneristiche:

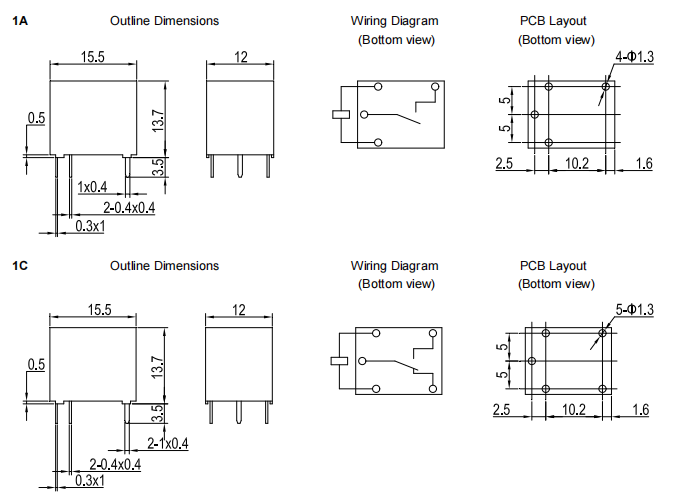

Seguire rigorosamente i disegni dimensionali durante la progettazione del PCB, prestando particolare attenzione alla spaziatura dei pin di 10,2 mm.

La disposizione deve essere eseguita con sufficiente distanza elettrica, tenendo conto della necessità di dissipazione del calore per evitare surriscaldamenti localizzati.

Evitare di superare i parametri nominali massimi, evitando urti meccanici e cadute.

Manutenzione regolare per verificare le condizioni dei contatti e mantenere pulito l'ambiente di lavoro.

I relè FH28 stanno diventando una scelta importante per l'elettronica automobilistica e i controlli industriali grazie ai loro parametri di prestazione professionali e alle prestazioni di qualità affidabile. Attraverso l'innovazione continua, Zhejiang Fanhar Electronics fornisce soluzioni di relè affidabili al mercato.
