Relè Fanhar W12: potente azionamento per controllo industriale e inverter fotovoltaici

Nel mondo moderno dell'automazione industriale e delle energie rinnovabili, le prestazioni dei relè di potenza sono fondamentali per la stabilità e l'efficienza delle apparecchiature. Il relè W12, con le sue eccezionali prestazioni e affidabilità, è la scelta ideale per applicazioni di controllo industriale e inverter fotovoltaici. Di seguito troverai una descrizione dettagliata del relè W12, che ti darà un'idea delle sue caratteristiche e vantaggi.

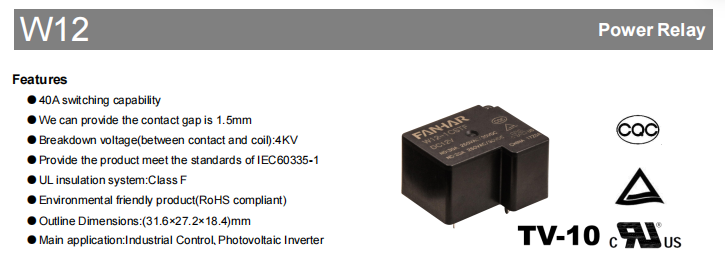

Caratteristiche del prodotto

Capacità di commutazione 40 A: il relè W12 può gestire carichi di corrente fino a 40 A, soddisfacendo rigorose esigenze industriali.

Elevata tensione di rottura: la tensione di rottura di 4KV (tra contatti e bobina) garantisce la massima sicurezza e affidabilità.

Standard internazionale: il prodotto soddisfa lo standard IEC60335-1, garantendone l'idoneità per il mercato globale.

Design ecologico: conforme alla direttiva RoHS, ecologico e rispettoso della terra.

Dimensioni compatte: le dimensioni esterne sono (31,6 x 27,2 x 18,4) mm, facilitando l'integrazione in vari dispositivi.

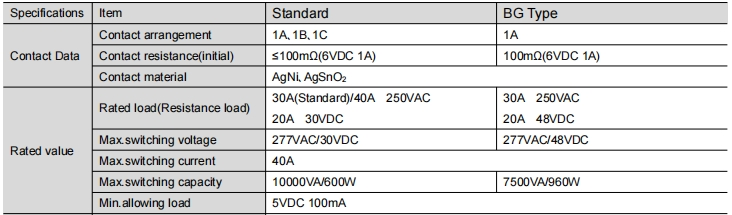

Parametri del prodotto

Modulo di contatto: 1A (un set di normalmente aperto), 1B (un set di normalmente chiuso), 1C (un set di conversione), per adattarsi alle diverse esigenze di progettazione del circuito.

La resistenza del primo contatto non deve superare i 100 mΩ (6 V CC 1 A) per garantire un'efficiente trasmissione della corrente.

Materiale di contatto: AgNi e AgSnO2 sono utilizzati per fornire elevata conduttività e resistenza.

Capacità di carico: carico di controllo (resistivo) 30 A (standard) / 40 A 250 V CA, 20 A 30 V CC massimo. tensione di commutazione 277VAC/30VDC, max. corrente di commutazione 40 A, max. capacità di commutazione 10000VA/600W.

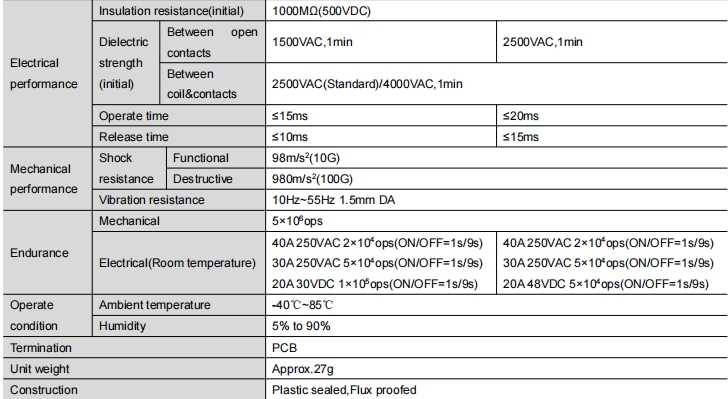

Panoramica delle prestazioni

Resistenza di isolamento: valore iniziale fino a 1000 MΩ (500 V CC), fornendo un forte isolamento elettrico.

Tensione di tenuta dielettrica: 1500VAC tra contatti di sezionamento, 1 minuto, 2500VAC (standard) / 4000VAC tra contatti e bobina, 1 minuto.

Tempo di azione: il tempo di assorbimento non è superiore a 15 ms, il tempo di rilascio non è superiore a 10 ms, garantendo una risposta rapida.

Prestazioni meccaniche: in grado di sopportare una stabilità fino a 98 m/s² (10 G) e una resistenza di 980 m/s² (100 G), nonché un test di vibrazione a doppia ampiezza da 10 Hz a 55 Hz da 1,5 mm.

Durata: Vita meccanica fino a 5 x 10^6 operazioni, vita elettrica fino a 2 x 10^4 operazioni in condizioni specifiche (ON/OFF = 1s/9s).

Aree di applicazione

Controllo industriale: per il controllo di motori e altre apparecchiature meccaniche sulle linee di produzione per garantire un funzionamento efficiente dell'automazione industriale.

Inverter fotovoltaici: utilizzati negli impianti solari fotovoltaici per il controllo e la conversione della corrente per migliorare l'efficienza di utilizzo dell'energia.

Smart Grid: utilizzata nei sistemi smart grid per la distribuzione e gestione intelligente della corrente.

Stazioni di ricarica per veicoli elettrici: nelle stazioni di ricarica per veicoli elettrici, utilizzate per controllare la corrente durante il processo di ricarica per garantire sicurezza ed efficienza.

Apparecchiature di automazione: in varie apparecchiature di automazione per il controllo preciso di corrente e tensione.

Conclusione

Il relè W12 è la prima scelta per il controllo industriale e le apparecchiature inverter fotovoltaiche grazie alle sue eccellenti prestazioni e all'ampia gamma di applicazioni. Sia che si operi a temperature estreme o in applicazioni che richiedono commutazione di corrente elevata, il W12 fornisce una soluzione stabile e sicura. Contatta oggi Zhejiang Fanhar Electronics Co., Ltd. per saperne di più sul W12 e lascia che il nostro team di professionisti ti aiuti a selezionare il modello di relè più adatto alla tua applicazione. Insieme, muoviamoci verso un futuro di automazione industriale più efficiente e affidabile.
