Relè di potenza W12T 40A | Relè PCB per sistemi di ricarica di veicoli elettrici e fotovoltaici

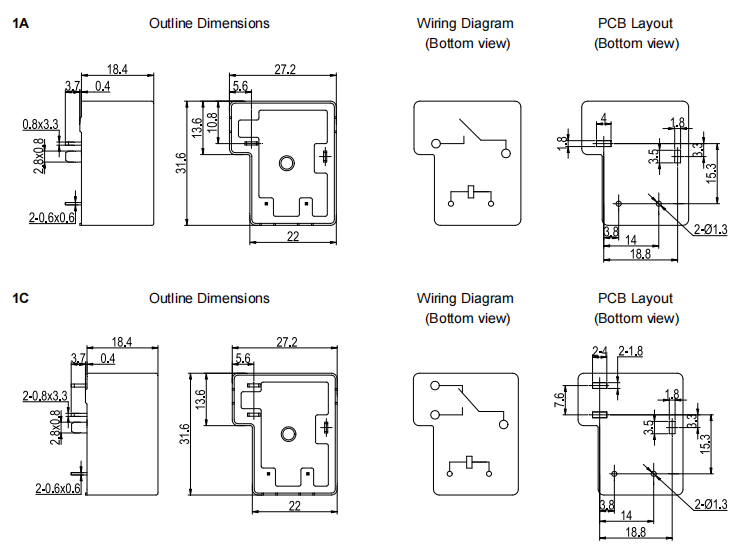

W12T è un relè di potenza da 40 A lanciato da FANHAR Electronics, progettato per applicazioni di controllo della potenza ad alta potenza come veicoli elettrici, pile di ricarica e sistemi di energia rinnovabile fotovoltaica (PV). Il relè presenta una capacità di commutazione dei contatti di 40 A, una tensione di tenuta dielettrica massima di 4000 V CA tra bobina e contatti e una distanza tra i contatti opzionale di ≥ 2,1 mm. Oltre a garantire prestazioni di commutazione a carico elevato, soddisfa anche i requisiti di isolamento elettrico e sicurezza nelle nuove apparecchiature energetiche. Con un design compatto per montaggio su PCB, il W12T misura solo 31,6 × 27,2 × 18,4 mm ed è disponibile in un'ampia gamma di opzioni di tensione della bobina per soddisfare le varie esigenze di progettazione delle apparecchiature. È ampiamente utilizzato nei nuovi sistemi di controllo della potenza energetica.

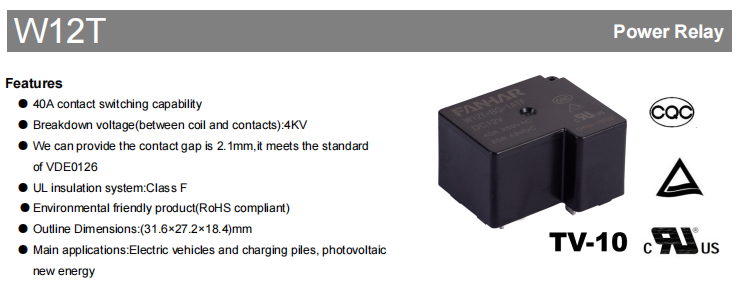

1. Caratteristiche del prodotto

Capacità di commutazione ad alta corrente da 40 A
Il W12T ha un carico di controllo nominale di 40 A 250 V CA. Il tipo standard supporta carichi CC da 20 A 30 V CC, mentre il tipo BG supporta carichi CC da 20 A 48 V CC. La capacità di commutazione massima raggiunge 10.000 VA, soddisfacendo i requisiti di controllo della potenza delle apparecchiature ad alta potenza.

Elevate prestazioni di isolamento per una maggiore sicurezza del sistema
Per soddisfare i requisiti di isolamento delle nuove apparecchiature energetiche, il W12T offre un eccellente isolamento elettrico:

Massima tensione di tenuta dielettrica tra bobina e contatti: 4000VAC

Tensione di tenuta dielettrica tra i contatti (tipo BG): 2500VAC

Resistenza di isolamento iniziale: 1000 MΩ (a 500 V CC)

Le prestazioni di isolamento superiori contribuiscono a migliorare la sicurezza operativa e l'affidabilità.

Distanza dei contatti opzionale ≥2,1 mm
Il tipo W12T BG fornisce una distanza di contatto ≥ 2,1 mm, conforme allo standard fotovoltaico europeo VDE0126. Ciò soddisfa la richiesta di distanze di isolamento dei contatti maggiori in alcune applicazioni di sistemi fotovoltaici.

Materiale di contatto di alta qualità
Il W12T utilizza AgSnO₂ (ossido di argento-stagno) come materiale di contatto. AgSnO₂ presenta un'eccellente resistenza all'erosione da arco, una resistenza di contatto bassa e stabile, una buona conduttività termica e prestazioni antisaldatura eccezionali. Riduce efficacemente la formazione di archi e prolunga la durata di servizio del relè.

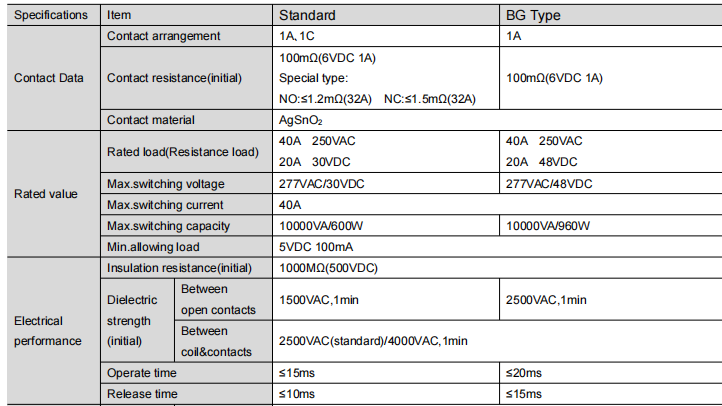

2. Parametri di prestazione

Ampia gamma di opzioni di tensione della bobina
Per adattarsi a diversi progetti di sistemi di controllo, il W12T è disponibile con diverse tensioni di bobina, tra cui:
[Fare riferimento alla tabella delle specifiche della bobina nella scheda tecnica originale]

Potenza nominale bobina di tipo standard: 900 mW

Potenza nominale bobina tipo BG: 1400 mW

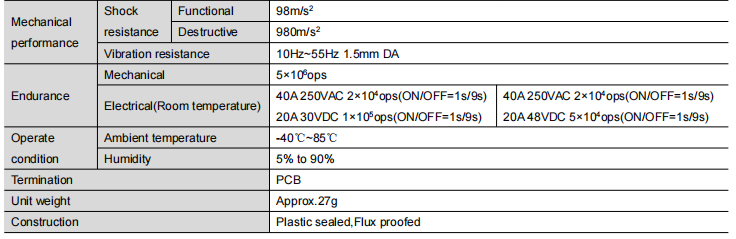

Prestazioni meccaniche ed elettriche stabili e affidabili
Il W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

Vita meccanica: 5 milioni di operazioni

Vita elettrica:

40A 250VAC: 20.000 operazioni

20A 30VDC (tipo standard): 100.000 operazioni

20 A 48 V CC (tipo BG): 50.000 operazioni

Tempo di funzionamento (tipo standard): ≤15ms

Tempo di rilascio (tipo standard): ≤10ms

Intervallo di temperatura operativa: Da -40°C a 85°C , adatto a varie applicazioni di apparecchiature industriali e di nuova energia.

Molteplici approvazioni di sicurezza

Il W12T has obtained several domestic and international product certifications, including: UL/cUL, TÜV, CQC

Queste certificazioni coprono applicazioni con carico CA da 40 A e carico CC da 20 A, supportando l'uso del prodotto in diversi mercati.

3. Aree di applicazione tipiche

Secondo la scheda tecnica del prodotto, il W12T viene utilizzato principalmente in:

Veicoli elettrici (EV)

Pile di ricarica per veicoli a nuova energia

Apparecchiature per energia rinnovabile fotovoltaica (PV).

La sua capacità di commutazione a corrente elevata e le prestazioni di isolamento soddisfano i requisiti di controllo della potenza delle applicazioni di cui sopra.

4. Perché scegliere il relè di potenza W12T?

Essendo un relè di potenza da 40 A progettato per il nuovo settore energetico, il W12T combina elevata capacità di carico, prestazioni di isolamento e affidabilità. I principali vantaggi includono:

Capacità di commutazione del carico CA da 40 A

Tensione di tenuta dielettrica fino a 4000 VCA tra bobina e contatti

Distanza tra i contatti opzionale ≥ 2,1 mm, conforme allo standard VDE0126 PV

Ampia gamma di tensioni della bobina da 5 V a 110 V CC

Sistema di isolamento UL Classe F

Intervallo di temperatura operativa da -40°C a 85°C

Certificato da UL, TÜV, CQC, ecc.

Adatto per veicoli elettrici, pile di ricarica, fotovoltaico e altre nuove applicazioni energetiche

5. Riepilogo

Il W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
