Cos'è il relè PCB? Come funziona il relè PCB?

Introduzione ai relè PCB

Definizione di relè PCB

Il relè PCB, o relè del circuito stampato, si riferisce a un dispositivo montato su un PCB. È un interruttore a comando elettrico utilizzato per controllare un circuito ad alta potenza con l'ausilio di un segnale a bassa potenza. I relè PCB vengono utilizzati in numerosi sistemi e dispositivi elettronici in base alle loro dimensioni minime, affidabilità e facilità d'uso.

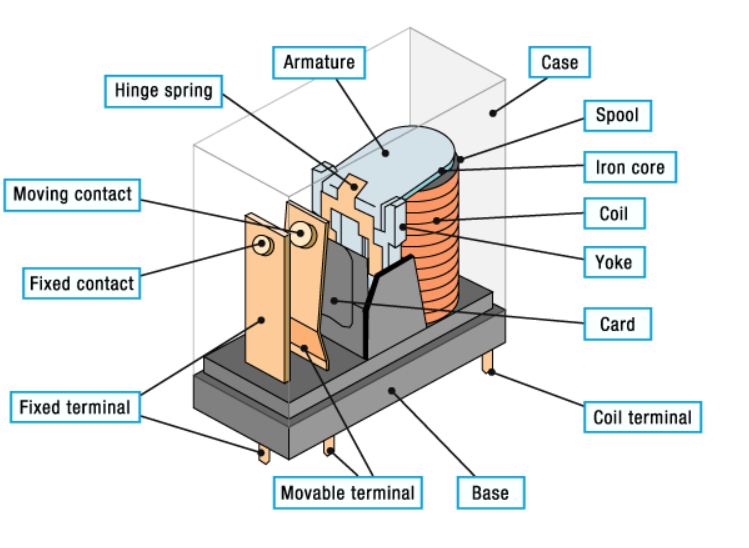

Componenti di un relè PCB

I componenti principali di un relè PCB includono:

Bobina: La bobina genera un campo magnetico quando la corrente elettrica la attraversa.

Armatura: Armatura: è un componente in movimento che è attratto dal campo magnetico creato dalla bobina.

Contatti: I contatti sono i punti in cui viene effettuata o interrotta la connessione elettrica.

Molla: la molla riporta l'armatura nella sua posizione originale quando la bobina viene diseccitata.

Come funzionano i relè PCB

Principio elettromagnetico

I relè PCB funzionano secondo i principi dell'elettromagnetismo. Il fenomeno del campo magnetico generato quando la corrente passa attraverso una bobina è ben documentato. Questa azione attrae l'armatura, che a sua volta si muove per connettere o disconnettere il circuito ai contatti.

Funzionamento del circuito

Una forza magnetica proveniente dalla bobina tira l'armatura verso il basso mentre il relè viene alimentato, chiudendo i contatti e consentendo alla corrente di fluire nel circuito associato. La molla apre i contatti e interrompe il flusso di corrente mentre la bobina viene diseccitata riportando l'armatura nella posizione originale.

Logica di commutazione

I relè PCB possono anche essere costruiti per avere diverse configurazioni di commutazione, tra cui normalmente aperto (NO) e normalmente chiuso (NC). Nel caso di una configurazione normalmente aperta, i contatti rimangono aperti dopo la diseccitazione e si chiudono dopo essere eccitati. In una configurazione normalmente chiusa i contatti sono chiusi in caso di diseccitazione e aperti in caso di eccitazione.

Tipi di relè PCB

Basato sul principio di funzionamento

Relè elettromeccanici

I relè elettromeccanici sono il tipo più comune di relè PCB. Sono costituiti da contatti, armatura e bobina. I relè di questo tipo sono rinomati per la loro affidabilità e capacità di gestire tensioni e correnti elevate.

Relè a stato solido

I relè a stato solido (SSR) non hanno parti mobili e si affidano a semiconduttori per controllare il flusso di corrente. Offrono velocità di commutazione più elevate, durata di vita più lunga e maggiore affidabilità rispetto ai relè elettromeccanici.

Relè Reed

I relè reed comprendono una coppia di contatti ferromagnetici (interruttori reed) racchiusi all'interno di un tubo di vetro.  Sono guidati da un campo magnetico esterno e sono riconosciuti per la loro velocità di commutazione rapida e la maggiore resistenza di isolamento.

Relè ibridi

I relè ibridi combinano le caratteristiche dei relè elettromeccanici e di quelli a stato solido. Presentano i vantaggi di un'elevata capacità di gestione della corrente e di velocità di commutazione rapide.

Basato su pali e lanci

SPDT

Il relè SPDT è dotato di un polo singolo con due posizioni di lancio. Può collegare un terminale a una delle due posizioni conduttrici. Un set di contatti rimane chiuso mentre l'altro rimane aperto nei due stati dei relè SPDT e viceversa.  I relè SPDT sono ideali per situazioni in cui è necessario poter commutare tra due circuiti diversi.

SPST

Il relè SPST è un relè unipolare a una via. Il palo ha una posizione di lancio e può regolare un solo circuito. Relè di questo tipo vengono spesso utilizzati per accendere e spegnere luci e gadget.

DPST

Il relè DPST è un relè bipolare a una via. È composto da due circuiti indipendenti a una via, ciascuno dei quali ha un contatto fisso e un contatto mobile.  Ciò rende il relè utile per le applicazioni che necessitano del controllo sincronizzato di più circuiti poiché gli consente di controllare due circuiti indipendenti contemporaneamente.

DPDT

Il relè DPDT è un relè bipolare a doppia corsa. Ha due corse e due poli, quindi ciascun polo può collegarsi a due corse diverse.  Ciò consente al relè di gestire più di un circuito ed eseguire attività di commutazione più complicate, come il passaggio tra diversi layout di circuito.  I relè DPDT vengono utilizzati in molti sistemi elettrici diversi, soprattutto quando è necessario commutare due circuiti contemporaneamente.

Vantaggi dei relè PCB

Alta affidabilità

I relè PCB sono progettati per offrire un funzionamento stabile per un periodo di tempo significativo. Sono costruiti per funzionare in diverse condizioni ambientali e vengono utilizzati in applicazioni importanti in cui l'affidabilità è la considerazione chiave.

Dimensioni compatte

I relè PCB sono disponibili anche in versioni di dimensioni ridotte, che li rendono particolarmente adatti per applicazioni in sistemi elettronici con spazio limitato. Possono risparmiare spazio sulla scheda grazie al loro ingombro minimo.

Controllo accurato

I relè PCB possono controllare i circuiti elettrici con precisione. Possono essere azionati utilizzando segnali di controllo bassi e commutano i carichi ad alta potenza con precisione.

Lunga durata

I relè PCB ben progettati e utilizzati possono godere di una lunga durata. Possono sostenere molti cicli di commutazione con una perdita minima di efficienza operativa.

Applicazioni dei relè PCB

Elettronica automobilistica

I relè PCB vengono utilizzati in un'ampia gamma di applicazioni nel settore automobilistico per controllare diversi sistemi come fari, tergicristalli e pompe di carburante. Offrono commutazione e protezione sicure a questi componenti chiave.

Automazione industriale

I relè PCB vengono utilizzati in applicazioni industriali per azionare motori, solenoidi e vari attuatori.  Sono fondamentali per il sistema di automazione poiché forniscono un controllo preciso e la sincronizzazione dei processi.

I relè PCB sono utilizzati in diversi dispositivi elettronici di consumo, inclusi condizionatori d'aria, lavatrici e frigoriferi.  Agiscono per regolare e assegnare potere a diverse operazioni all'interno di questi dispositivi.

Telecomunicazioni

Nel settore delle telecomunicazioni, i relè PCB vengono utilizzati per commutare e instradare i segnali nelle apparecchiature di una rete. Forniscono connessioni sicure e un'efficace trasmissione del segnale.

Elettrodomestici

I relè PCB sono utilizzati nella maggior parte degli elettrodomestici come microonde, forni e macchinette del caffè. Consentono il controllo di componenti funzionali, come gli elementi riscaldanti e i timer.

Guida alla selezione dei relè PCB

Specifiche elettriche

Nella scelta di un relè PCB, è necessario considerare le specifiche elettriche come tensione operativa, corrente nominale e capacità di potenza. Questi devono soddisfare i requisiti dell'applicazione per consentire condizioni operative ottimali.

Specifiche meccaniche

I parametri meccanici tra cui la resistenza di contatto, la resistenza di isolamento e la velocità di commutazione devono essere valutati in relazione ai requisiti specifici dell'applicazione.

Preoccupazioni ambientali

È necessario tenere conto delle condizioni di funzionamento. La temperatura, l'umidità e il livello di vibrazione possono influire sull'affidabilità e sulla durata del relè. È fondamentale utilizzare il relè adeguato per le condizioni operative dell'ambiente circostante.

Requisiti dell'applicazione

I requisiti specifici dell'applicazione, inclusa la natura del carico da controllare e la frequenza di commutazione, determineranno il processo di selezione. Vari tipi di relè potrebbero essere più adatti per applicazioni specifiche.

Costo e affidabilità

È essenziale bilanciare costi e affidabilità. Anche se i relè ad alta affidabilità costeranno di più, possono far risparmiare denaro a lungo termine riducendo i costi di manutenzione e sostituzione.

Conclusione

In conclusione, i relè PCB sono essenziali per il controllo dei circuiti di potenza utilizzando segnali a bassa potenza. Sono di diversi tipi e offrono vantaggi quali affidabilità e dimensioni minime, essendo quindi utilizzati nelle applicazioni automobilistiche, industriali, di elettronica di consumo e di telecomunicazioni. La conoscenza dei loro principi e tipi aiuta nella selezione del relè corretto per applicazioni particolari.
