Relè industriale FH19

Nei campi dell'automazione industriale, del controllo di potenza e della progettazione di apparecchiature compatte, l'ottimizzazione dello spazio e l'affidabilità sono obiettivi perpetui. Il relè della serie FH19 è nato per soddisfare queste esigenze fondamentali. Essendo un relè PCB ultrasottile con uno spessore di soli 5 mm, integra con successo prestazioni elevate, lunga durata e capacità di montaggio ad alta densità, rendendolo la scelta ideale per gli ingegneri in scenari con vincoli di spazio. Questo articolo esplorerà le caratteristiche di progettazione, i vantaggi tecnici e le diverse applicazioni dell'FH19, offrendo una selezione approfondita e consigli applicativi.

Design innovativo e vantaggi strutturali

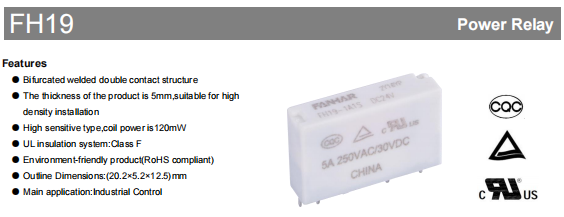

Struttura fisica estremamente compatta

L'FH19 misura 20,2×5,2×12,5 mm. Il suo profilo sottile, in particolare lo spessore di 5 mm, consente l'impilamento verticale o layout ad alta densità in una configurazione affiancata, risparmiando notevolmente spazio sul PCB. Applicazioni compatte come schede madri di controllo industriale, moduli PLC, dispositivi di comunicazione ed elettrodomestici intelligenti sono i candidati ideali per questo prodotto progettato in modo ottimale.

Innovativo processo di saldatura a doppio contatto

It utilises a Bifurcated Welded Double Contact configuration. Questo design utilizza due punti di contatto paralleli per distribuire la corrente, riducendo così la resistenza del contatto e migliorando notevolmente l'affidabilità e la stabilità del contatto. Anche se un punto di contatto è compromesso a causa di microvibrazioni o contaminazione, l'altro garantisce la continuità del circuito, aumentando significativamente la resistenza ai guasti in ambienti industriali difficili.

Selezione di materiali ecologici e sicuri

Conformità ambientale: la serie completa è conforme alla direttiva RoHS, non utilizza sostanze pericolose e soddisfa le tendenze globali della produzione ecologica.

Materiale di contatto: utilizza una lega di argento-nichel (AgNi). Ciò preserva l'eccezionale conduttività dell'argento, mentre l'incorporazione del nichel migliora la resistenza all'erosione dell'arco e la robustezza meccanica, prolungando quindi la longevità elettrica.

Sistema di isolamento: presenta un sistema di isolamento UL Classe F (155°C), che garantisce prestazioni di isolamento elettrico e margine di sicurezza anche in ambienti ad alta temperatura.

Analisi approfondita dei parametri prestazionali principali

Prestazioni elettriche: commutazione stabile, affidabile e potente

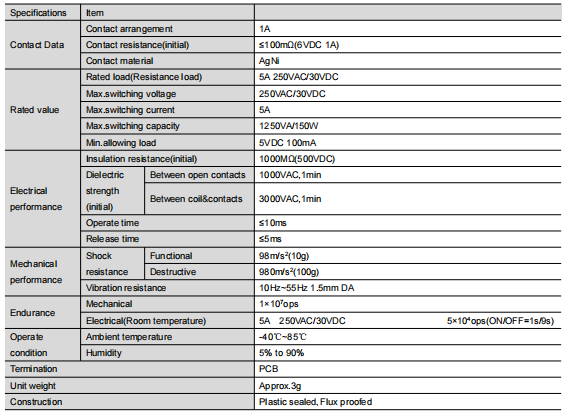

Carico nominale: 5 A a 250 V CA / 30 V CC

Massimo. Capacità di commutazione: 1250 VA / 150 W

Resistenza di contatto: ≤100 mΩ (iniziale)

Resistenza di isolamento: ≥1000 MΩ (500 V CC)

Rigidità dielettrica: 3000 V CA per 1 minuto (tra contatti aperti e tra bobina e contatti)

Tempo di funzionamento/rilascio: ≤10ms/≤5ms

Durata meccanica e ambientale: costruito per ambienti industriali

Durata meccanica: capace di fino a 10 milioni di operazioni, ideale per commutazioni frequenti.

Durata elettrica: Il carico specificato garantisce prestazioni affidabili (vedere la "Curva di resistenza" nella scheda tecnica).

Adattabilità ambientale: intervallo di temperatura operativa da -40°C a 85°C e intervallo di umidità dal 5% al ​​90%, adatto a vari climi.

Resistenza alle vibrazioni e agli urti: eccellente resistenza alle vibrazioni (10-55 Hz) e agli urti (980 m/s²), ideale per apparecchiature con vibrazioni meccaniche come macchine utensili e veicoli.

Guida alla configurazione e alla selezione della bobina flessibile

L'FH19 ha due tipi di alimentazione della bobina. Ha anche otto tensioni comuni. Ciò offre ai progettisti una notevole versatilità.

Nota importante: la scheda tecnica specifica in dettaglio le caratteristiche "Tensione operativa" e "Tensione di rilascio". Il design, i materiali e il processo produttivo dell'FH19 aderiscono a rigorosi standard di sicurezza, come indicato dalle certificazioni. Users can safely incorporate it into applications requiring export compliance or exceptional reliability.

Selezione del pacchetto: abbinamento all'ambiente applicativo

The FH19 offers two key package options to address different environmental challenges:

Tipo a prova di flusso:

Feature: Resists weakly corrosive residues from soldering.

Consigliato per: mantenere gli ambienti interni igienici, compresi gli apparecchi del data center, le strutture di comunicazione e gli strumenti di laboratorio.

Tipo sigillato in plastica:

Feature: Fully sealed structure effectively prevents dust, moisture, and corrosive gases (e.g., H₂S, SO₂) from entering the relay.

Consigliato per: siti industriali, attrezzature esterne, ambienti con gas chimici, come officine, armadi di controllo, sistemi di segnaletica stradale e macchine agricole.

Selecting an inappropriate package may result in interior corrosion, contact oxidation, and premature failure.

Scenari applicativi tipici

Leveraging its comprehensive advantages, the FH19 excels in the following fields:

Automazione industriale: moduli I/O PLC, interfacciamento sensori, controllo piccoli motori.

Gestione energetica: contatori intelligenti, circuiti di controllo di inverter fotovoltaici e moduli di controllo di stazioni di ricarica.

Building Automation: Intelligent lighting control, HVAC system control, security systems.

Communication Equipment: Signal routing in network switches, routers, and base station apparatus.

Home Appliance & Consumer Electronics: Control boards for high-end appliances, smart home hubs.

Certificazioni di sicurezza e garanzia di qualità

L'FH19 ha acquisito numerose prestigiose certificazioni nazionali e mondiali, che costituiscono la principale conferma della sua qualità e sicurezza.

UL / C-UL (USA/Canada): File n. E475405

TÜV (Germania): File n. R 50565678

CQC (Cina): certificato n. CQC22002370207

The certifications indicate that the FH19's design, materials, and manufacturing process adhere to rigorous safety standards. Gli utenti possono includerlo in modo sicuro nelle applicazioni che richiedono conformità alle esportazioni o affidabilità eccezionale.

Riepilogo dei punti chiave di selezione e utilizzo

Determinare il carico: identificare il tipo di carico (resistivo, induttivo, lampada), corrente e tensione per garantire che rientrino nell'intervallo nominale dell'FH19.

Seleziona la bobina: seleziona la variante Standard o Alta potenza e le specifiche di tensione appropriate in base alla tensione di alimentazione e ai requisiti di alimentazione del tuo sistema.

Determine the Package: The choice between Flux Proofed or Plastic Sealed should be made based on the application environment. This is essential for ensuring long-term reliability.

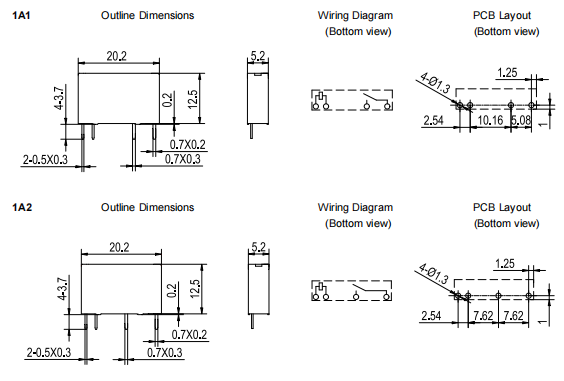

Confirm Pinout: Refer to the PCB footprint diagram (1A1 or 1A2) to ensure compatibility with your circuit board layout.

Progettare il circuito di azionamento: assicurarsi che venga fornita una corrente di azionamento stabile e sufficiente per la bobina del relè. Considera l'utilizzo di un diodo flyback per proteggere il dispositivo di guida.

Conclusione

L'FH19 è una soluzione ingegnerizzata progettata per affrontare le sfide poste dalla progettazione elettronica moderna, ad alta densità e ad alta affidabilità.

Integra dimensioni compatte, affidabilità a doppio contatto, adattabilità ambientale e certificazioni estese, fornendo agli ingegneri un supporto solido e affidabile per i componenti sottostanti per l'innovazione nel controllo industriale, nella gestione dell'energia e nei dispositivi intelligenti.

Quando si seleziona un relè, andare oltre il semplice confronto dei parametri. In termini di affidabilità del sistema, costo del ciclo di vita e idoneità ambientale, l'FH19 è senza dubbio l'opzione preferita e meritevole di una valutazione approfondita.
