Relè di potenza W15-2

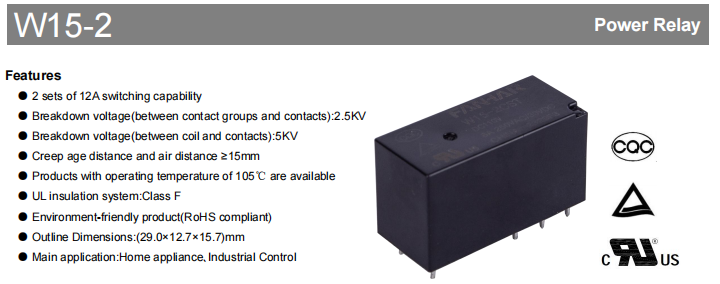

La serie W15-2 è ad alte prestazioni relè di potenza destinato all'uso in applicazioni di controllo del carico medio-alto. Al centro si trova la capacità di commutazione indipendente a doppio set da 12 A, che consente di controllare in modo affidabile due circuiti, simultaneamente o individualmente. Ciò fornisce una soluzione flessibile per elettrodomestici, sistemi di controllo industriale, apparecchiature di automazione e sistemi di alimentazione. Grazie alla tensione di isolamento fino a 5 kV, all'intervallo di temperatura operativa esteso da -40°C a 105°C e all'eco-design conforme alla direttiva RoHS, offre elevata affidabilità e una lunga durata in ambienti applicativi diversi ed esigenti.

Vantaggi fondamentali

La serie W15-2 combina prestazioni e durata eccezionali nelle sue dimensioni ridotte di 29,0×12,7×15,7 mm.

Controllo indipendente a doppio canale: la serie W15-2 combina prestazioni e durata eccezionali nelle sue piccole dimensioni di 29,0×12,7×15,7 mm.

Robusto isolamento elettrico: la tensione di tenuta da 5 KV tra bobina e contatti sopprime efficacemente le interferenze e salvaguarda il lato di controllo a bassa tensione.

Robustezza ambientale superiore: offerto in una versione per alte temperature da 105 ℃ con opzioni di tenuta resistenti alla polvere e alla contaminazione, resiste alla polvere industriale, all'umidità e ai gas corrosivi (ad esempio H₂S, SO₂).

Conformità ambientale globale: è pienamente conforme alla direttiva RoHS e soddisfa gli standard di produzione ecologica e le normative di accesso al mercato internazionale.

Specifiche tecniche dettagliate

Sistema di contatto: flessibile e affidabile

Opzioni di configurazione: Esistono tre tipi di modulo: 2A (normalmente aperto), 2B (normalmente chiuso) e 2C (commutazione). Questi possono essere utilizzati per soddisfare diversi requisiti di controllo.

Scienza dei materiali:

Contatti AgNi: una scelta versatile che offre conduttività e stabilità del contatto.

Contatti AgSnO₂: ideali per carichi induttivi come motori e bobine di relè, questo prodotto è progettato per carichi impegnativi e presenta resistenza all'arco e all'usura.

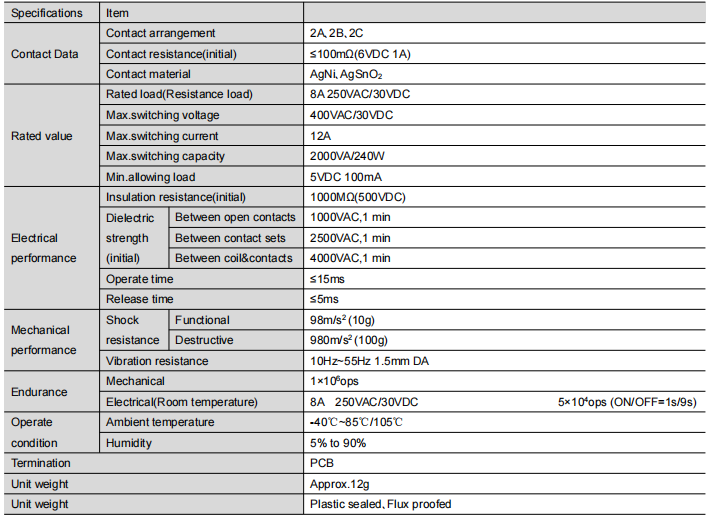

Prestazioni elettriche: il valore nominale massimo per il carico è 8 A a 250 V CA/30 V CC, la capacità di commutazione massima è 12 A/400 V CA e la resistenza di contatto iniziale è ≤ 100 mΩ. Ciò garantisce una conduzione ad alta efficienza.

Isolamento e barriera di sicurezza

Resistenza di isolamento ≥1000MΩ (a 500VDC).

Rigidità dielettrica completa: 1000 V CA tra contatti aperti, 2500 V CA tra set di contatti e 4000 V CA tra bobina e contatti, il tutto per una durata di un minuto.

Distanza di dispersione e spazio libero ≥ 15 mm, garantendo un isolamento di sicurezza ad alta affidabilità.

Prestazioni meccaniche e dinamiche

Risposta rapida: il controllo in tempo reale è garantito solo se il tempo di funzionamento non è superiore a 15 ms e il tempo di rilascio non è superiore a 5 ms.

Lunga durata: la longevità meccanica arriva fino a 1.000.000 di operazioni; la resistenza elettrica rimane prolungata sotto carico nominale.

Costruzione robusta: resiste alle vibrazioni (10–55 Hz, ampiezza 1,5 mm) e agli urti distruttivi fino a 100 g, rendendolo adatto a condizioni difficili.

Compatibilità bobina e azionamento

Supporta 12 tensioni comuni che vanno da 3 V CC a 110 V CC, facilitando l'integrazione perfetta con i PLC e i controller più diffusi.

Esempi tipici: variante 12 V CC (tensione operativa ≤ 9,0 V CC, resistenza bobina 360 Ω); Variante da 24 V CC (tensione operativa ≤ 18,0 V CC, resistenza bobina 1440 Ω), entrambi con un basso consumo energetico di circa 400 mW.

Configurazione dell'adattabilità ambientale

Temperatura: Versione standard: da -40 ℃ a 85 ℃; Versione ad alta temperatura: fino a 105 ℃.

Umidità: dal 5% al ​​90% di umidità relativa.

Opzioni di sigillatura:

Tipo a prova di flusso: questo prodotto è adatto per ambienti interni puliti, come quelli che si trovano nei dispositivi elettronici di consumo e di comunicazione.

Tipo con tenuta in plastica: obbligatorio per ambienti industriali ed esterni in cui è presente inquinamento da gas corrosivo o polvere.

Certificazioni globali, la tua garanzia

La serie W15-2 detiene le principali certificazioni internazionali che rappresentano il tuo passaporto per la distribuzione globale dei prodotti.

Certificazione UL/C-UL (E475405): riconosce il carico nominale di 8 A 250 V CA/30 V CC, supportando motori e carichi di illuminazione.

Certificazione TUV (R 50332875): copre tutte le configurazioni di contatto, certifica il carico di 12 A e il funzionamento ad alta temperatura di 105 ℃.

Certificazione CQC Cina (CQC15002137649): conforme ai requisiti di certificazione obbligatoria del prodotto cinese.

Sistema di isolamento: i materiali isolanti UL Classe F (155 ℃) garantiscono prestazioni costanti in condizioni estese di alta temperatura.

Applicazioni tipiche e guida alla selezione

Ampie aree di applicazione:

Elettrodomestici: compressori per condizionatori d'aria, motori per lavatrici, controllo di elettrodomestici da cucina ad alta potenza.

Controllo industriale: moduli di uscita PLC, avvio/arresto motore, commutazione riscaldatore.

Apparecchiature per l'automazione: bracci robotici, trasportatori, controllo della catena di montaggio.

Gestione energetica: commutazione di trasferimento UPS, controllo inverter fotovoltaico, controllo circuito pila di ricarica EV.

Guida alla selezione precisa:

Formato del modello: W15-2AST-XXX

Ripartizione del codice:

Contatti: 2A (NO), 2B (NC), 2C (CO)

Sigillatura: zero (resistente al flusso), S (sigillato in plastica)

Materiale dei contatti: zero (AgNi), T (AgSnO₂)

Codice speciale: es. G (Contatti dorati per microsegnali)

Tensione bobina: 3-110 V CC opzionale

Consigli per la selezione: scegliere rigorosamente il tipo di sigillatura in base alla descrizione dell'adattabilità ambientale e al caso d'uso specifico.

Punti chiave di installazione e utilizzo

Installazione: montaggio a innesto su PCB. Vengono forniti schemi elettrici e di layout dettagliati (vista dal basso). Tolleranza consigliata per il layout del PCB: ±0,1 mm.

Saldatura: per evitare danni termici all'involucro sigillato, si consigliano procedure di saldatura a temperatura regolata.

Note sull'utilizzo:

Evitare urti meccanici o cadute.

Non consigliato per condizioni di carico molto basso inferiori a 5 V CC 100 mA.

Manutenzione: la durata prevista viene raggiunta quando si opera in condizioni specifiche. La valutazione regolare dello stato di contatto e della durata operativa aiuta a mantenere prestazioni ottimali.

Conclusione

Il relè della serie W15-2, che include doppia capacità di commutazione da 12 A, prestazioni di isolamento, ampio intervallo di temperature e numerose certificazioni internazionali, è un componente affidabile per l'isolamento elettrico e il controllo in applicazioni domestiche e industriali. Fornisce prestazioni affidabili a lungo termine in applicazioni standard e in ambienti difficili che comportano temperature elevate o inquinamento.

Se hai bisogno di ulteriori informazioni tecniche, campioni o assistenza con gli ordini, contattaci.
