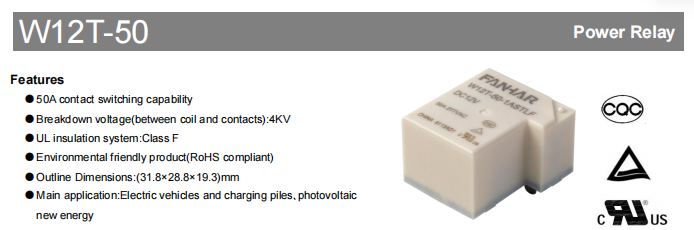

Relè New Energy serie W12T-50: carico elevato, isolamento elevato, specifiche multiple, progettato per apparecchiature di nuova energia

Design ad alto isolamento per migliorare la sicurezza operativa del sistema

Le nuove apparecchiature energetiche funzionano in condizioni di alta tensione per lunghi periodi, ponendo requisiti rigorosi alle prestazioni di isolamento dei relè. Il W12T-50 adotta un sistema di isolamento UL di Classe F. La tensione di rottura tra bobina e contatti è di 2500 VCA per il tipo standard e fino a 4000 VCA per il tipo ad alta tensione. La rigidità dielettrica tra i contatti aperti è 1500 V CA per 1 minuto e la resistenza di isolamento iniziale è ≥ 1000 MΩ (misurata a 500 V CC). Queste caratteristiche di progettazione contribuiscono a migliorare l'isolamento elettrico e forniscono una protezione affidabile per un funzionamento sicuro e stabile del sistema.

Stabile e affidabile, adatto ad ambienti industriali complessi

Oltre alle prestazioni elettriche, il W12T-50 enfatizza anche l'affidabilità meccanica e l'adattabilità ambientale. Il relè funziona stabilmente entro un intervallo di temperatura ambiente compreso tra –40°C e 85°C e un intervallo di umidità compreso tra il 5% e il 90%. La sua durata meccanica raggiunge 5×10⁶ operazioni, soddisfacendo le esigenze di funzionamento frequente a lungo termine. Il prodotto presenta inoltre una buona resistenza agli urti (shock funzionale 98 m/s², shock distruttivo 980 m/s²) e resistenza alle vibrazioni (10 Hz~55 Hz, doppia ampiezza 1,5 mm), che lo rendono adatto per apparecchiature di bordo e sistemi di controllo industriale dove è richiesta elevata affidabilità.

Molteplici opzioni di tensione della bobina e consumo energetico per adattarsi a diversi sistemi di controllo

Per adattarsi a vari circuiti di controllo, il W12T-50 è offerto in due versioni di consumo energetico della bobina: tipo standard e tipo sensibile. Il tipo standard ha un consumo energetico della bobina di circa 1,2 W ed è disponibile in sei valori di tensione CC: 5 V, 6,5 V, 12 V, 24 V, 48 V e 110 V. Il tipo sensibile consuma circa 0,9 W e copre lo stesso intervallo di tensione. Entrambe le versioni hanno una sceltauna tensione di accensione pari a ≤75% della tensione nominale e una tensione di diseccitazione pari a ≥10% della tensione nominale. Il tempo di funzionamento è ≤20 ms e il tempo di rilascio è ≤10 ms. Il design unificato della bobina soddisfa le esigenze di diversi sistemi di controllo e consente una selezione flessibile in base alla capacità di azionamento.

Due tipi di protezione per adattarsi a diversi ambienti operativi

Il W12T-50 è disponibile in due stili di custodia: sigillato in plastica e a prova di flusso. Il tipo sigillato in plastica è completamente chiuso, impedendo efficacemente l'ingresso di gas nocivi come H₂S, SO₂, NO₂ e polvere. È consigliato per ambienti difficili come siti industriali e pile di ricarica all'aperto. Il tipo a prova di flusso impedisce solo la penetrazione del flusso durante la saldatura ed è adatto per apparecchiature interne pulite. Consigli per la scelta: per ambienti puliti è consigliata la tipologia antidisossidante; per ambienti sporchi (contenenti H₂S, SO₂, NO₂, polvere e altri inquinanti), il tipo con tenuta in plastica è la scelta preferita.

Design compatto per una facile integrazione delle apparecchiature

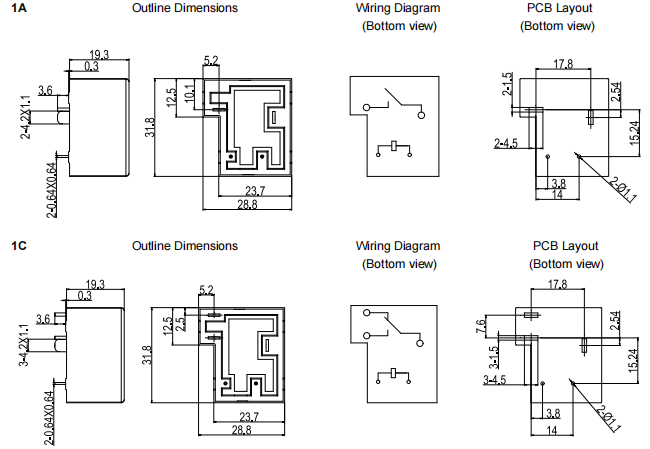

Il W12T-50 adotta un design a piattaforma compatta unificata con dimensioni esterne di 31,8×28,8×19,3 mm. Per dimensioni senza tolleranze specificate: le dimensioni ≤1 mm hanno una tolleranza di ±0,2 mm; le dimensioni >1 mm e <5 mm hanno una tolleranza di ±0,3 mm; dimensioni ≥5 mm hanno una tolleranza di ±0,5 mm. Per i layout PCB, le dimensioni non specificate sono sempre ±0,1 mm. Le dimensioni di montaggio e la disposizione dei pin standard facilitano la rapida integrazione e gli aggiornamenti dei prodotti per i produttori di apparecchiature.

Aree di applicazione tipiche

Grazie alla sua elevata capacità di commutazione del carico, alle elevate prestazioni di isolamento e al design maturo della piattaforma, il W12T-50 può essere ampiamente utilizzato nei seguenti campi:

Veicoli elettrici : controllo del circuito principale nei sistemi di gestione delle batterie BMS

Pile di ricarica : protezione on/off sui terminali di uscita AC/DC

La nuova energia fotovoltaica : commutazione di circuito in inverter e quadri elettrici In queste applicazioni, il relè svolge principalmente funzioni quali controllo dell'alimentazione, commutazione del circuito principale e precontrollo della carica, fornendo soluzioni di controllo della corrente stabili e affidabili per il sistema.
