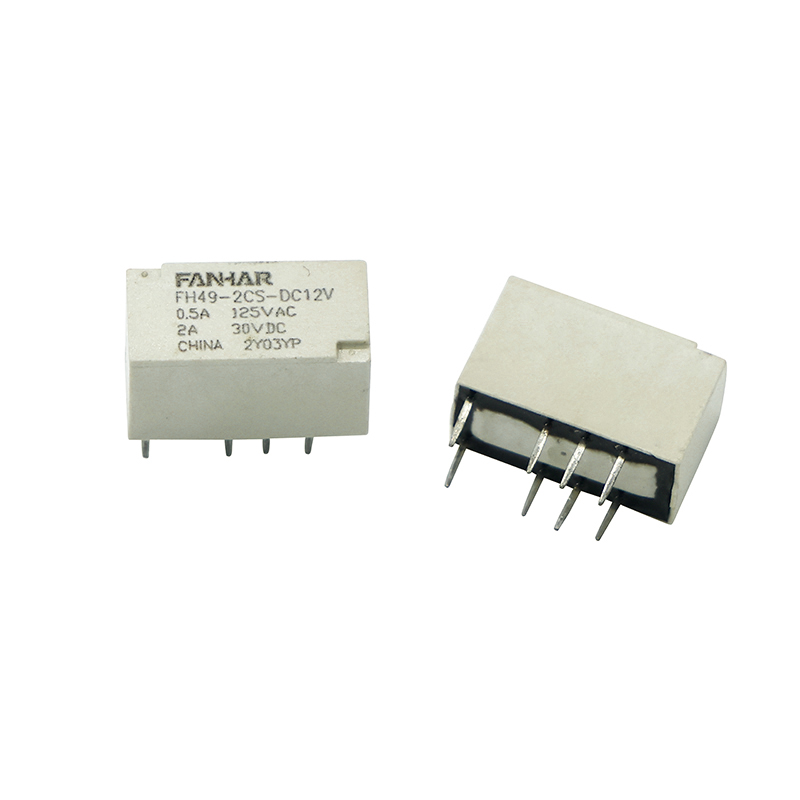

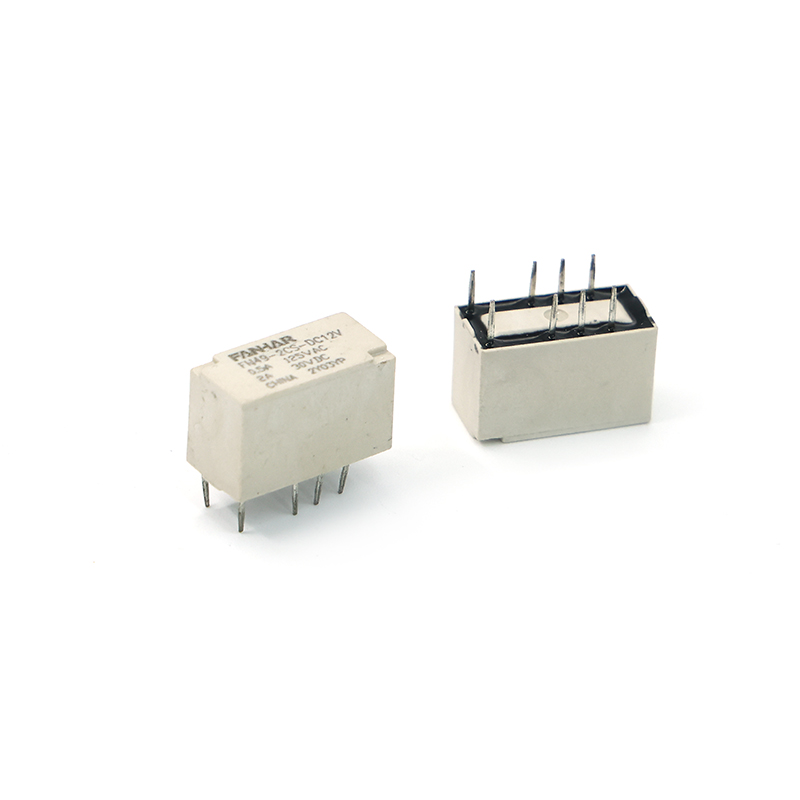

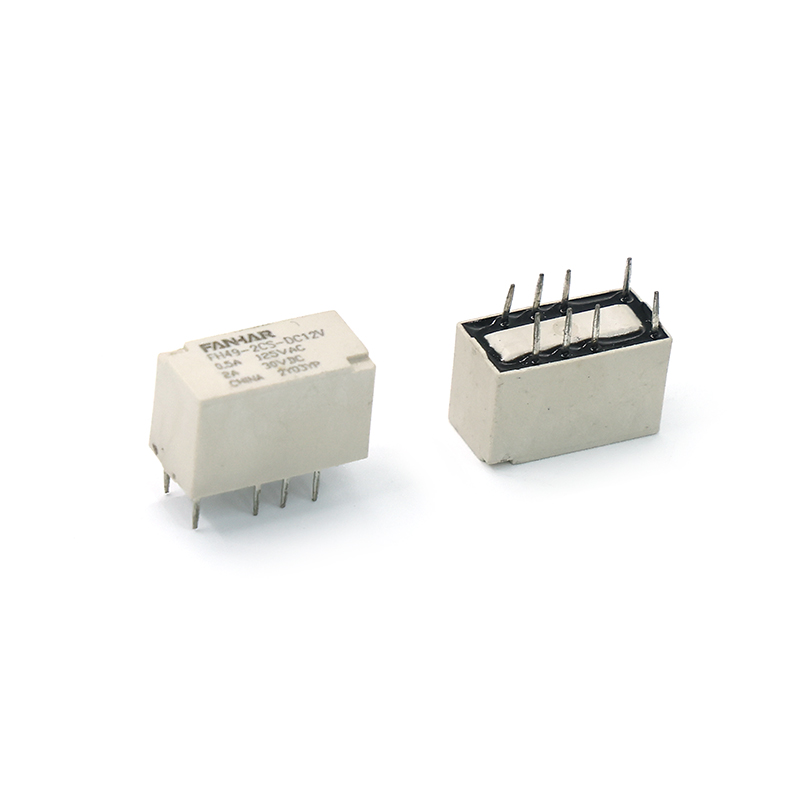

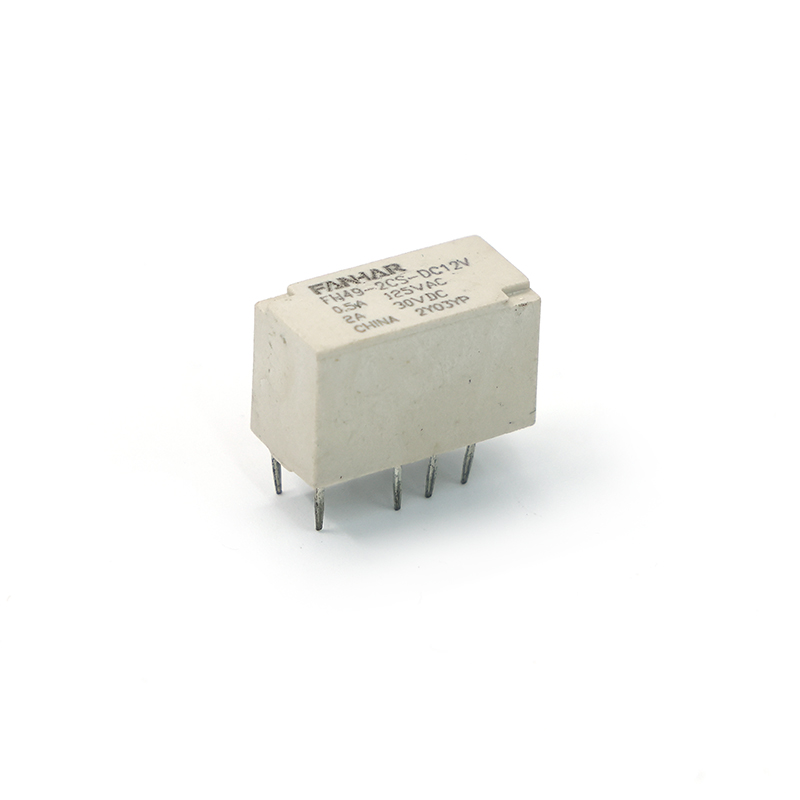

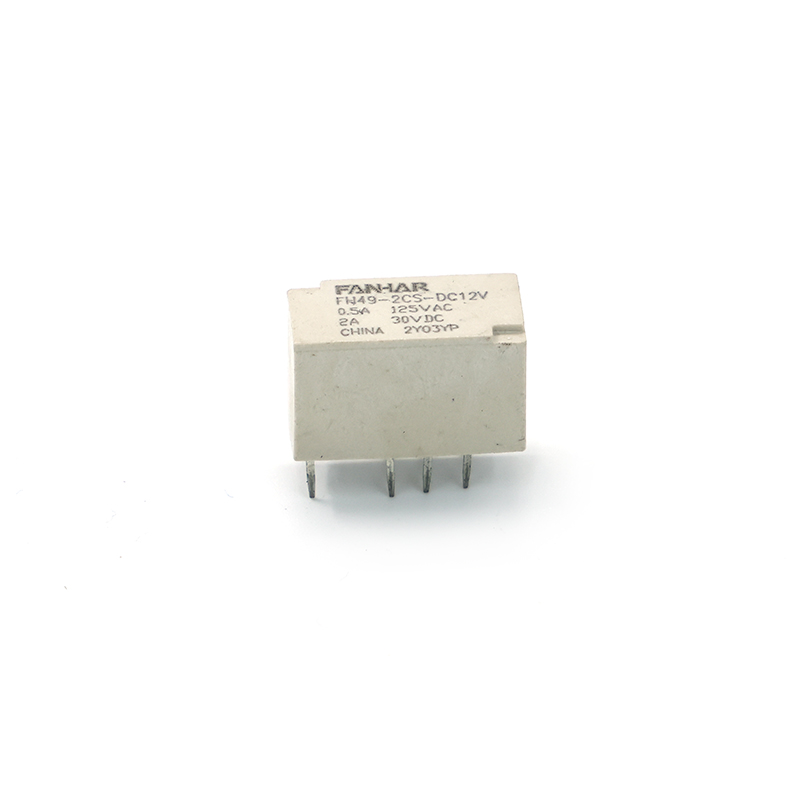

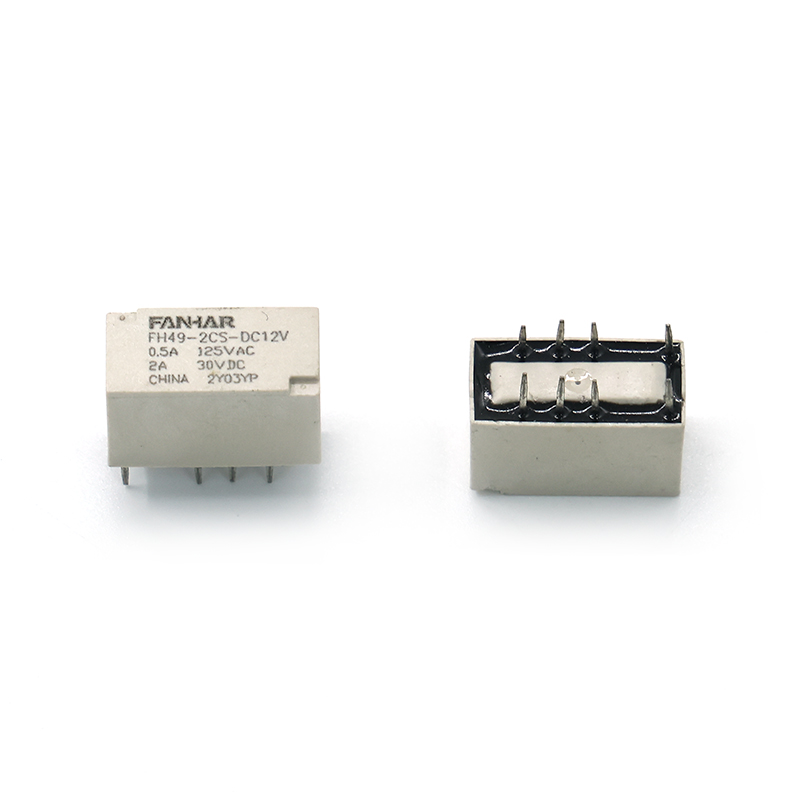

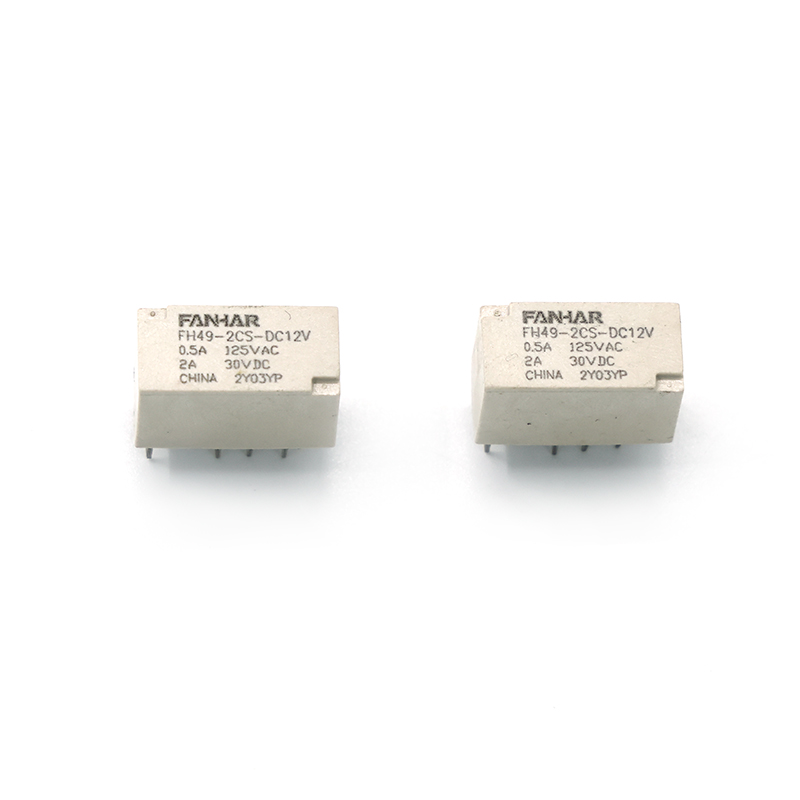

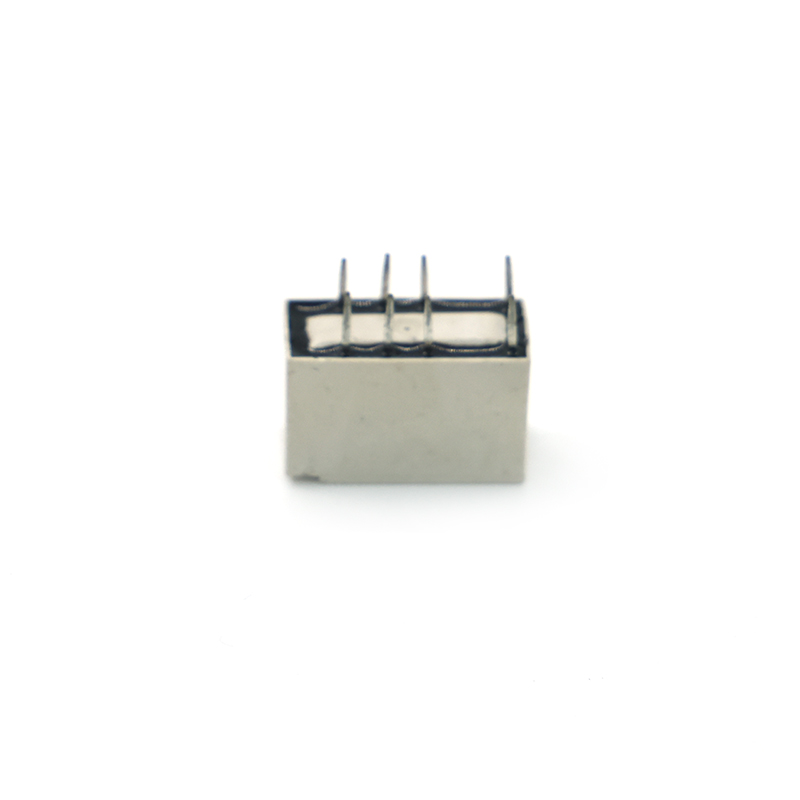

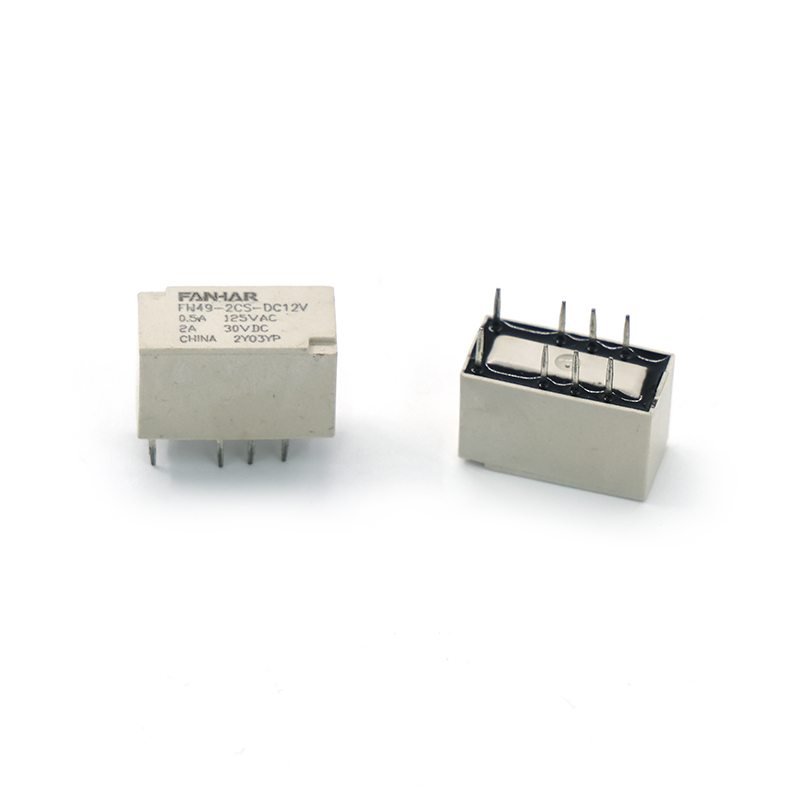

Relè di segnale FH49 0,5 A 2 A 3 A

Caratteristiche:

Relè di segnale di terza generazione

Tensione anti-sovratensione (tra bobina e contatti): 2,5 kV

Conformità EN60950/EN41003

Adotta un modulo di contatto biforcato

Sono disponibili prodotti monostabili e fissati magneticamente

Dimensioni contorno: (15*7,5*9,4) mm

Applicazione principale: protezione energetica, automazione, comunicazione

Contattaci

Scarica

PRECEDENTE: Nessun articolo precedente SUCCESSIVO: Nessun articolo successivo

Parametri
Applicazione
Descrizione

Parametri

Specifiche	Articolo
Contatta i dati	Disposizione dei contatti			2C
	Resistenza di contatto (iniziale)			≤100mΩ(10mA 30mVCC)
	Materiale di contatto			AgNi Placcato oro
Valore nominale	Carico nominale (carico di resistenza)			2A 30 VCC 3A 30 VCC 0,5 A 125 V CA
	Tensione di commutazione massima			277 V CA/220 V CC
	Corrente di commutazione massima			4A
	Capacità di commutazione massima			62,5 VA/90 W
	Carico minimo consentito			10 mV 10ɥA
Prestazioni elettriche	Resistenza di isolamento(iniziale)			1000 MΩ (500 V CC)
	Rigidità dielettrica (iniziale)	Tra contatti aperti		1000 V CA, 1 min
		Tra bobina e contatti		1500 V CA, 1 min
	Sovratensione	Tra contatti aperti(10/160ɥs)		1500 V CA (parte FCC 68)
		Tra bobina e contatti(2/10ɥs)		2500 V CA (Telecordia)
	Tempo di funzionamento			≤4 ms
	Tempo di rilascio			≤4 ms
Prestazioni meccaniche	Resistenza agli urti		Funzionale	735 m/s ² (75g)
			Distruttivo	980 m/s ² (100 g)
	Resistenza alle vibrazioni			10 Hz~55 Hz 3,3 mm DA
Resistenza	Meccanico			1× 10 ⁷ ops
	Elettrico (temperatura ambiente)			2A 30 V CC 1× 10 ⁵ operazioni(ON/OFF= 1s/9s)
Condizione operativa	Temperatura ambiente			-40℃~85℃
	Umidità			Dal 5% all'85%
Terminazione				PCB (incapsulamento DIP)
Peso unitario				Circa 2 g
Costruzione				Sigillato in plastica

Descrizione

Il modulo di contatto biforcato del relè di segnale FH49 adotta un modulo di contatto biforcato, progettato per migliorare l'affidabilità e la stabilità della trasmissione del segnale. Questo relè appartiene alla terza generazione di relè di segnale ed è conforme alle norme EN60950/EN41003. È adatto per campi quali la protezione dell'alimentazione, il controllo dell'automazione e la comunicazione. La forma del contatto biforcato del relè di segnale FH49 funziona simultaneamente attraverso due contatti indipendenti, garantendo una maggiore affidabilità quando si commutano piccole correnti e basse tensioni. Questo design non solo riduce l'interferenza meccanica tra i contatti ma migliora anche la durata e la stabilità della trasmissione del segnale. Inoltre, il relè supporta due tipi, monostabile e ad aggancio magnetico, e gli utenti possono scegliere la versione appropriata in base alle proprie esigenze. Il relè di segnale FH49 adotta una struttura sigillata, che può prevenire efficacemente l'influenza dei fattori ambientali sull'apparecchiatura fornendo allo stesso tempo buone prestazioni di isolamento elettrico. Il suo materiale di contatto è placcato in oro o argentato, il che può garantire elevata sensibilità e affidabilità nella trasmissione del segnale a bassa potenza. Il relè ha un'ampia gamma di tensioni della bobina, inclusi 5 V, 6 V, 9 V, 12 V, 18 V e 24 V, adatte a una varietà di scenari applicativi. Il relè di segnale FH49 ha una dimensione complessiva di 15 mm×7,5 mm×9,4 mm. Ha metodi di installazione flessibili e può essere installato direttamente sulla scheda PCB o installato collegando e scollegando. La spaziatura dei pin è di 8,0-5,0 mm, conforme allo standard di imballaggio DIP ed è facile da integrare in vari dispositivi elettronici. Grazie alla forma di contatto dual-split, all'elevata affidabilità e ai metodi di installazione flessibili, il relè di segnale FH49 è diventato un componente chiave indispensabile nel controllo industriale, nelle apparecchiature di comunicazione e nei sistemi di automazione.
