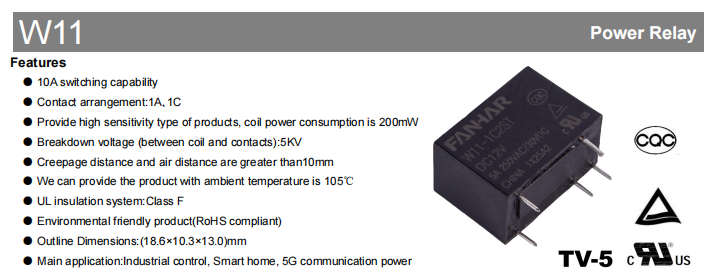

Relè di potenza serie W11 | Commutazione da 10 A, potenza ultrabassa da 200 mW, rigidità dielettrica da 5 kV

Nella moderna automazione industriale e nelle applicazioni domestiche intelligenti, le prestazioni dei relè sono fondamentali per la stabilità e l'efficienza delle apparecchiature. Il Relè W11 , con le sue eccezionali prestazioni e affidabilità, è la scelta ideale per controllo industriale , casa intelligente e gestione energetica delle comunicazioni 5G. Di seguito è riportata un'introduzione dettagliata al relè W11, che ti aiuta a comprenderne le caratteristiche e i vantaggi.

Caratteristiche del prodotto

Capacità di commutazione 10A: Il relè W11 può gestire carichi di corrente fino a 10 A, soddisfacendo le esigenze di varie applicazioni industriali e domestiche.

Alta tensione di rottura: Una tensione di rottura di 5 kV (tra bobina e contatti) garantisce sicurezza e affidabilità estremamente elevate.

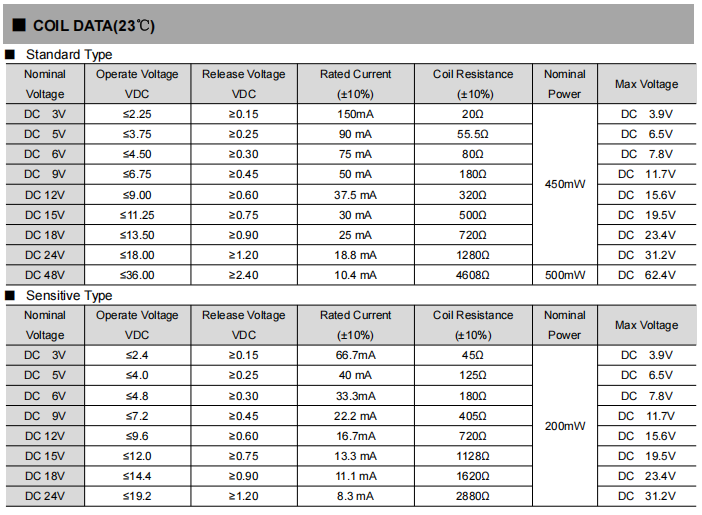

Alta sensibilità: È disponibile una versione ad alta sensibilità con un consumo energetico della bobina di soli 200 mW e tempi di risposta rapidi.

Design ecologico: Conforme alla direttiva RoHS, rispettoso dell'ambiente.

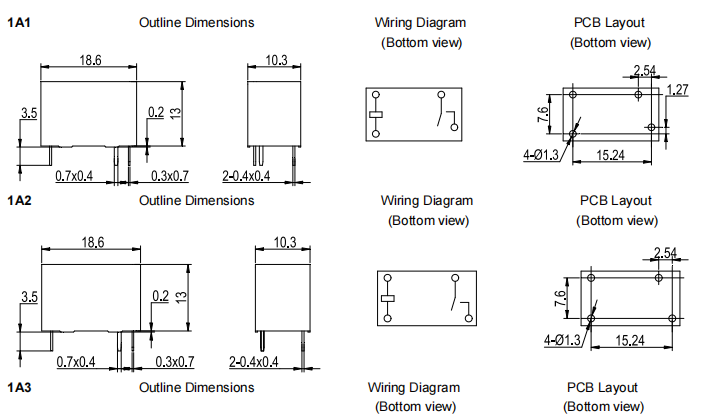

Dimensioni compatte: Le dimensioni ridotte (18,6 × 10,3 × 13,0 mm) facilitano l'integrazione in vari dispositivi.

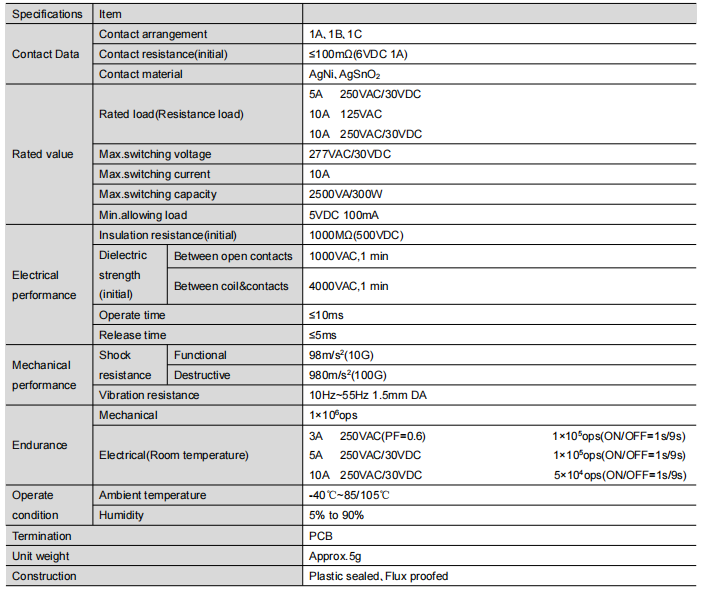

Parametri del prodotto

Disposizione dei contatti: 1A (un modulo A, SPST-NO) e 1C (un modulo C, SPDT) per soddisfare i diversi requisiti di progettazione del circuito.

Resistenza di contatto (iniziale): ≤100 mΩ (a 6 V CC 1 A), garantendo un trasferimento di corrente efficiente.

Materiale del contatto: AgNi e AgSnO₂, che garantiscono eccellente conduttività e durata.

Carico nominale: 5 A 250 V CA/30 V CC, 10 A 125 V CA; tensione massima commutabile 277VAC/30VDC; corrente massima commutabile 10A; capacità di commutazione massima 2500VA/300W; carico minimo consentito 5 V CC 100 mA.

Panoramica delle prestazioni

Resistenza di isolamento (iniziale): Fino a 1000 MΩ (a 500 V CC), fornendo un forte isolamento elettrico.

Rigidità dielettrica (iniziale): 1000VAC per 1 minuto tra contatti aperti; 4000VAC per 1 minuto tra bobina e contatti.

Tempo di funzionamento: ≤10 ms; Tempo di rilascio: ≤5ms, garantendo una risposta rapida.

Prestazioni meccaniche: Resiste a shock funzionali di 98 m/s² (10G) e shock distruttivi di 980 m/s² (100G); resistenza alle vibrazioni di 10 Hz ~ 55 Hz con doppia ampiezza di 1,5 mm.

Resistenza: Vita meccanica fino a 1×10⁶ operazioni; durata elettrica fino a 1×10⁵ operazioni alle condizioni specificate (ON/OFF = 1s/9s).

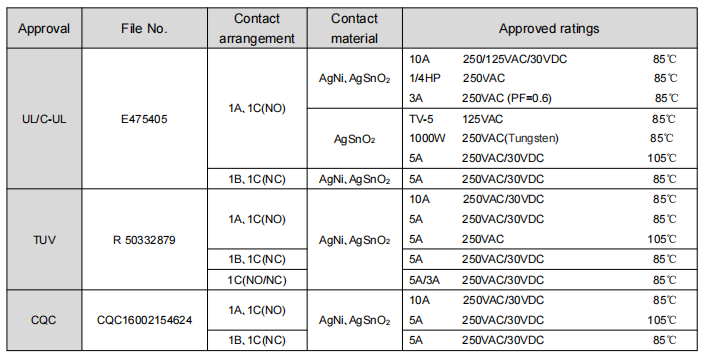

Approvazioni di sicurezza complete

Il relè della serie W11 ha ottenuto numerose approvazioni di sicurezza internazionali, facilitando le vendite globali:

UL/C-UL (E475405): Approvato per carichi nominali di 10 A 250 V CA/30 V CC (85 ℃), TV-5 125 V CA (85 ℃) e 5 A 250 V CA/30 V CC (105 ℃), tra gli altri.

TÜV (R 50332879): Approvato per valori nominali di 10 A, 250 V CA/30 V CC (85 ℃) e 5 A.

CQC (CQC16002154624): Approvato per 10 A 250 V CA/30 V CC (85 ℃) e 5 A 250 V CA/30 V CC (105 ℃).

Applicazioni tipiche

Controllo industriale : Utilizzato per controllare motori e altri macchinari sulle linee di produzione.

Casa intelligente : Fornisce un controllo stabile della corrente negli elettrodomestici intelligenti.

Potenza di comunicazione 5G: Offre un'efficiente commutazione di corrente nella gestione energetica della stazione base 5G.

Conclusione

Il relè W11, con le sue prestazioni eccezionali e l'ampia gamma di applicazioni, è la scelta ideale per il controllo industriale e i dispositivi domestici intelligenti. Sia che si operi a temperature estreme o in applicazioni che richiedono commutazione di corrente elevata, il W11 fornisce una soluzione stabile e sicura. Contattaci oggi per saperne di più sul W11 e lascia che il nostro team di professionisti ti aiuti a selezionare il modello di relè più adatto alla tua applicazione. Insieme, muoviamoci verso un futuro di controllo intelligente più efficiente e affidabile.
