Poiché i sistemi di energia rinnovabile e l’automazione industriale continuano ad evolversi verso una maggiore densità di potenza e una maggiore efficienza, si prevede che i relè New Energy forniranno non solo prestazioni di commutazione affidabili ma anche un’eccellente capacità di trasporto di corrente, un elevato isolamento elettrico e stabilità operativa a lungo termine.

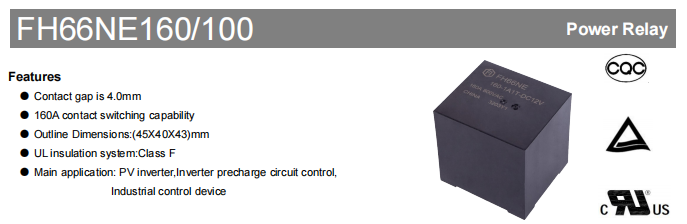

Sviluppato per soddisfare questi requisiti esigenti, il Fanhar Relè di nuova energia ad alta corrente serie FH66NE è specificatamente progettato per inverter solari, circuiti di precarica inverter e apparecchiature di controllo industriale. La serie attualmente comprende due modelli: FH66NE100 e FH66NE160 —offrono valori di corrente di trasporto continua rispettivamente di 100 A e 160 A.
Entrambi i modelli sono costruiti sulla stessa piattaforma, condividendo dimensioni complessive, configurazione di montaggio, opzioni della bobina e prestazioni di isolamento identiche. Questo design della piattaforma unificata consente ai produttori di apparecchiature di selezionare la corrente nominale appropriata senza riprogettare la struttura di installazione, semplificando lo sviluppo del prodotto e migliorando al tempo stesso la compatibilità della piattaforma per futuri aggiornamenti.
La serie FH66NE è stata adottata con successo nella produzione in serie in numerosi progetti di controllo industriale e di energia rinnovabile, dimostrando la sua affidabilità in applicazioni impegnative di commutazione di potenza.
Design ad alto isolamento per una migliore sicurezza elettrica
L'isolamento elettrico è un requisito fondamentale per le apparecchiature di energia rinnovabile che funzionano in condizioni di alta tensione. Per garantire un isolamento affidabile e la sicurezza operativa, la serie FH66NE incorpora un design ad alto isolamento adatto per applicazioni impegnative di controllo della potenza.

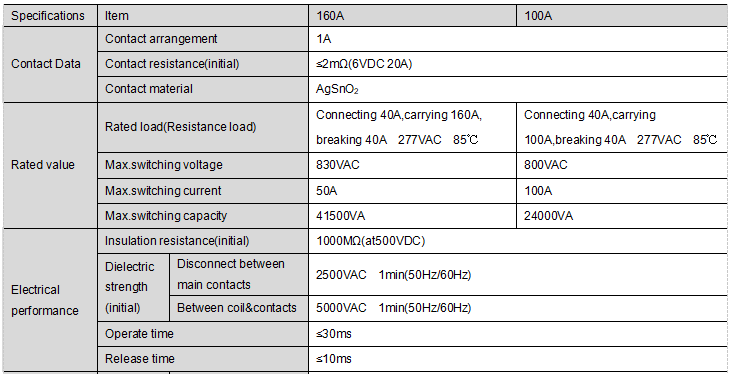

Il relè è dotato di a Distanza tra i contatti di 4,0 mm , una rigidità dielettrica di 2500 VCA tra contatti aperti , e 5000 VCA tra la bobina e i contatti . Inoltre il relè fornisce una resistenza di isolamento iniziale di 1000 MΩ a 500 VCC e adopts Classe F isolamento, contribuendo a migliorare l'isolamento elettrico e l'affidabilità del sistema durante il funzionamento a lungo termine.
Queste caratteristiche elettriche consentono alla serie FH66NE di soddisfare i requisiti di isolamento degli inverter solari, dei circuiti di precarica degli inverter e dei sistemi di controllo industriale, fornendo una protezione affidabile per le applicazioni di commutazione di potenza ad alta tensione.
Prestazioni affidabili in ambienti industriali esigenti
Oltre alle prestazioni elettriche, la serie FH66NE è progettata per offrire affidabilità a lungo termine in condizioni operative impegnative. Il relè è adatto per applicazioni in cui sono essenziali prestazioni stabili, anche in ambienti soggetti a variazioni di temperatura, vibrazioni e stress meccanici.
La serie FH66NE funziona in un ampio intervallo di temperature ambiente di Da -40°C a 85°C , rendendolo adatto a sistemi di energia rinnovabile e apparecchiature industriali utilizzati in climi diversi. Offre anche a durata meccanica fino a 1.000.000 di operazioni e an vita elettrica di 30.000 manovre in condizioni di test specificate (40 A ON / 40 A OFF, carico resistivo 277 V CA), garantendo prestazioni affidabili per tutta la vita utile del prodotto.
Per migliorare ulteriormente la durata, il relè è progettato per resistere alle vibrazioni e agli shock meccanici comunemente riscontrati nelle applicazioni industriali. Queste caratteristiche rendono la serie FH66NE una scelta affidabile per le apparecchiature che richiedono una commutazione di alimentazione stabile e continua per periodi di funzionamento prolungati.
Molteplici opzioni di tensione della bobina per una progettazione flessibile del sistema

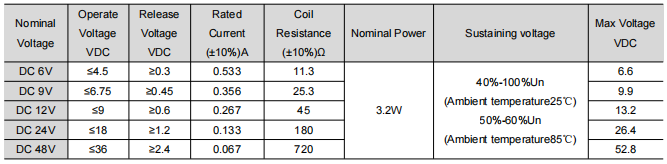

Sistemi di controllo diversi richiedono configurazioni di tensione della bobina diverse. Per semplificare l'integrazione del sistema, la serie FH66NE è disponibile con diverse opzioni di tensione della bobina CC, tra cui 6 V CC, 9 V CC, 12 V CC, 24 V CC e 48 V CC.
Ciascuna opzione di bobina è progettata con un consumo energetico nominale di 3,2 W, consentendo agli ingegneri di selezionare la tensione di controllo più adatta senza modificare la piattaforma relè. Il design standardizzato della bobina non solo migliora la compatibilità con vari circuiti di controllo, ma semplifica anche lo sviluppo del prodotto per i produttori che utilizzano più piattaforme di tensione.
Con una struttura di relè comune a tutte le opzioni di bobina, la serie FH66NE aiuta a ridurre la complessità della progettazione supportando al contempo configurazioni di sistema flessibili.
Design della piattaforma compatta per aggiornamenti più semplici del prodotto
FH66NE100 e FH66NE160 condividono lo stesso design della piattaforma, rendendo più semplice per i produttori sviluppare famiglie di prodotti con valori di corrente diversi.

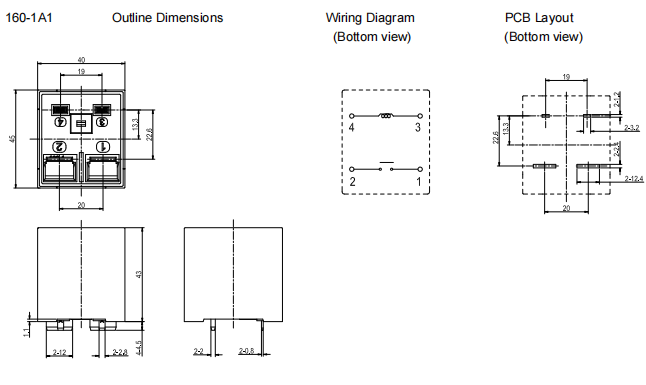

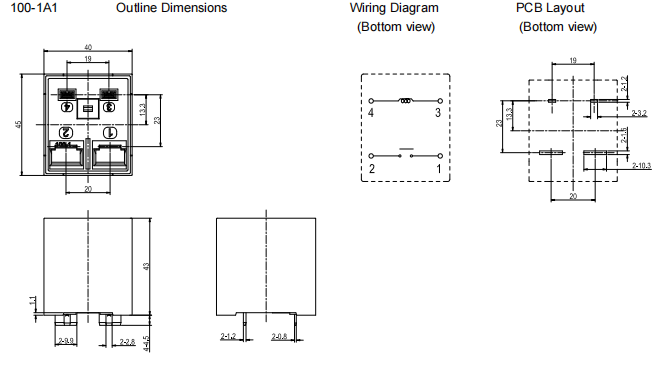

Entrambi i modelli presentano dimensioni esterne identiche di 45 × 40 × 43 mm, insieme alla stessa configurazione di montaggio, disposizione dei terminali, prestazioni di isolamento e specifiche della bobina disponibile. La differenza principale tra i due modelli è la loro capacità di portare corrente continua.
Questa piattaforma comune consente ai produttori di apparecchiature di passare da 100 A a 160 A senza riprogettare il layout del PCB o l'installazione meccanica. Di conseguenza, i cicli di sviluppo possono essere accorciati, i costi di progettazione ridotti e la standardizzazione dei prodotti migliorata.
Per i produttori che cercano soluzioni scalabili su più potenze nominali, la serie FH66NE fornisce una piattaforma efficiente e pratica.
Applicazioni tipiche
Progettata per applicazioni di commutazione di potenza ad alta corrente, la serie FH66NE è ampiamente utilizzata nelle energie rinnovabili e nei sistemi di controllo industriale dove sono richieste prestazioni di commutazione affidabili e capacità di trasporto di corrente elevata.
Le applicazioni tipiche includono:
- Invertitori solari
- Inverter per l'accumulo di energia
- Circuiti di precarica dell'inverter
- Apparecchiature di controllo industriale
All'interno di questi sistemi, il relè viene comunemente utilizzato per la commutazione dell'alimentazione principale, il controllo del circuito di precarica e altre funzioni di commutazione ad alta corrente, contribuendo a migliorare l'affidabilità del sistema e la sicurezza operativa.
Grazie alle elevate prestazioni di isolamento, al design compatto della piattaforma e all'ampio intervallo di temperature di funzionamento, la serie FH66NE è particolarmente adatta per applicazioni impegnative di controllo della potenza nelle moderne apparecchiature energetiche e industriali.
Come selezionare FH66NE100 o FH66NE160
Poiché FH66NE100 e FH66NE160 sono sviluppati sulla stessa piattaforma, la scelta del modello appropriato dipende principalmente dalla corrente di trasporto continua richiesta dall'applicazione.
L'FH66NE100 è consigliato per sistemi che richiedono una corrente di trasporto continua fino a 100 A, rendendolo adatto per inverter fotovoltaici standard e apparecchiature di controllo industriale.
Per le applicazioni che richiedono una maggiore capacità di corrente, come inverter solari ad alta potenza e sistemi di accumulo di energia, l'FH66NE160 fornisce una maggiore corrente di trasporto continua di 160 A pur mantenendo le stesse dimensioni di installazione e interfaccia elettrica.
Poiché entrambi i modelli condividono la stessa piattaforma meccanica, i produttori possono facilmente aggiornare le prestazioni del prodotto senza riprogettare la struttura dell'apparecchiatura. Questa coerenza della piattaforma semplifica lo sviluppo del prodotto, accorcia i cicli di progettazione e supporta la futura espansione del prodotto.
Domande frequenti
D1: Cos'è il relè New Energy ad alta corrente serie FH66NE?
La serie FH66NE è un relè elettromagnetico di nuova energia ad alta corrente sviluppato da Fanhar Electronics per applicazioni di controllo industriale e di energia rinnovabile. La serie comprende attualmente FH66NE100 e FH66NE160, che forniscono opzioni di corrente di trasporto continua da 100 A e 160 A pur mantenendo lo stesso design della piattaforma. È progettato principalmente per inverter solari, circuiti di precarica degli inverter e apparecchiature di controllo industriale.
D2: Quale configurazione di contatti utilizza la serie FH66NE?
La serie FH66NE presenta una configurazione dei contatti 1 forma A (SPST-NO) con materiale dei contatti AgSnO₂. Il relè fornisce una capacità di commutazione nominale di 40 A, rendendolo adatto per applicazioni di controllo dell'alimentazione che richiedono prestazioni di commutazione affidabili.

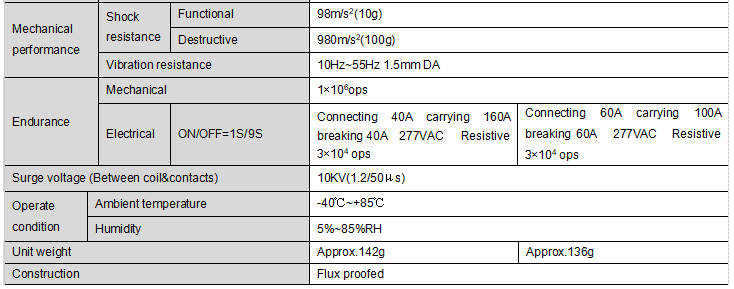

Q3:Quali sono le valutazioni di durata meccanica ed elettrica?
Nelle condizioni di test specificate, la serie FH66NE fornisce:
- Vita meccanica: Fino a 1.000.000 di operazioni
- Durata elettrica: fino a 30.000 operazioni (40 A ON / 40 A OFF, carico resistivo 277 V CA)
Questi valori dimostrano la capacità del relè di fornire prestazioni affidabili a lungo termine in applicazioni impegnative di controllo della potenza.
Q4: FH66NE100 e FH66NE160 possono essere sostituiti direttamente?
Poiché entrambi i modelli condividono la stessa piattaforma meccanica, dimensioni di installazione, disposizione dei terminali e specifiche della bobina, la scelta dovrebbe basarsi principalmente sulla corrente di trasporto continua richiesta.
Per le applicazioni che richiedono una capacità di corrente maggiore, FH66NE160 è la scelta consigliata. Per i sistemi progettati con una corrente nominale di 100 A, FH66NE100 fornisce la soluzione appropriata.
Q5: Quali certificazioni ha la serie FH66NE?
Secondo le specifiche di prodotto, la Serie FH66NE ha ottenuto le certificazioni UL/cUL, TÜV e CQC.
Queste certificazioni dimostrano che il relè soddisfa i requisiti di sicurezza riconosciuti ed è adatto per il controllo della potenza industriale e le applicazioni di energia rinnovabile che richiedono approvazioni accettate a livello internazionale.
