Relè per nuova energia ad alta corrente FH63NE da 120 A, progettato per l'accumulo di energia fotovoltaica e gli alimentatori industriali

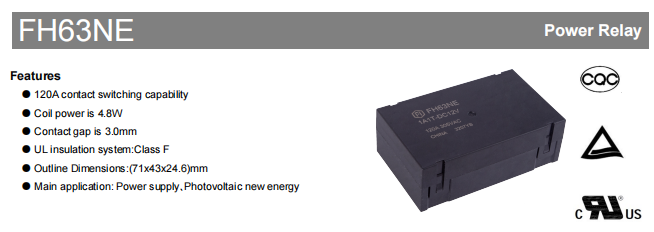

Il FH63NE è un ad alte prestazioni, ad alta corrente nuovo relè di energia sviluppato da FANHAR per la nuova energia fotovoltaica e i sistemi di alimentazione. Presenta una capacità di commutazione dei contatti da 120 A, dimensioni di 71 mm × 43 mm × 24,6 mm, un sistema di isolamento UL di classe F e una distanza tra i contatti di 3,0 mm. Con prestazioni elettriche eccezionali, un robusto design di sicurezza e certificazioni internazionali complete, l'FH63NE è diventato la scelta ideale per applicazioni esigenti come inverter fotovoltaici, sistemi di accumulo di energia e alimentatori industriali.

Sullo sfondo della rapida crescita del nuovo settore energetico, la capacità installata di inverter fotovoltaici e sistemi di conversione di potenza (PCS) è aumentata in modo significativo, stimolando la domanda di nuovi relè energetici. Essendo componenti chiave di commutazione elettronica nelle pile di ricarica dei veicoli elettrici, negli inverter fotovoltaici e nei sistemi di accumulo dell'energia, i nuovi relè CA energetici devono soddisfare severi requisiti di alta tensione, alta corrente, elevata resistenza di isolamento e lunga durata elettrica. L'FH63NE è stato sviluppato proprio in risposta a questa tendenza del settore, rispondendo in modo efficace all'urgente necessità del mercato di relè ad alta corrente e ad alta affidabilità.

Specifiche elettriche principali: capacità di carico, risposta, isolamento e materiale di contatto

Elevata capacità di carico

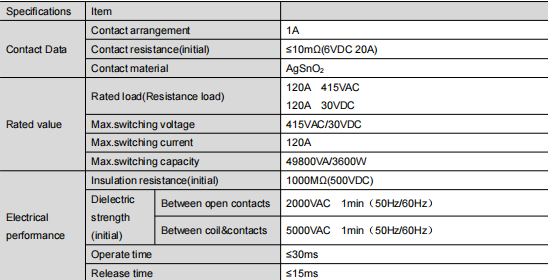

Il FH63NE is rated for 120A 415VAC (resistive load) and 120A 30VDC. Maximum switching voltage is 415VAC/30VDC, and maximum switching capacity reaches 49800VA (AC) or 3600W (DC). This robust load capability enables it to reliably handle frequent high-current switching operations in new energy systems.

Risposta rapida e lunga durata

Il relè presenta un tempo di funzionamento ≤ 30 ms e un tempo di rilascio ≤ 15 ms per una risposta rapida. La resistenza meccanica è 1×10⁶ operazioni. La durata elettrica raggiunge anche 1×10⁶ operazioni a una temperatura ambiente di 85 ℃ con carico resistivo da 120 A 415 V CA (ON/OFF = 1 s/9 s). Questa resistenza è eccellente tra relè simili ad alta corrente e soddisfa i requisiti di stabilità a lungo termine dei sistemi fotovoltaici.

Isolamento e rigidità dielettrica superiori

Il FH63NE offers outstanding insulation performance: initial insulation resistance is 1000MΩ (tested at 500VDC). Dielectric strength is 2000VAC/1min between open contacts and 5000VAC/1min between coil and contacts. Surge voltage withstand capability is 10kV (1.2/50μs), and surge current can withstand 400A at 350VDC for 4ms. These specifications ensure safe operation under harsh conditions such as grid fluctuations and lightning strikes.

Materiale di contatto avanzato

Il FH63NE employs AgSnO₂ (silver tin oxide) contact material. AgSnO₂ composites, with their excellent conductivity, arc erosion resistance, and environmental friendliness, have become the ideal replacement for toxic AgCdO and are widely used in EV charging infrastructure and other applications. Silver tin oxide is currently the most environmentally friendly low-voltage contact material for replacing toxic silver cadmium oxide, offering excellent anti-welding and arc erosion resistance. This material choice ensures contact reliability and long life under frequent high-current switching.

Specifiche della bobina e design ad alta efficienza energetica

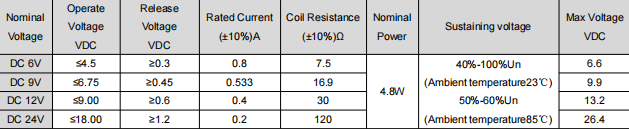

Il FH63NE is available in four coil voltage options: DC 6V, 9V, 12V, and 24V. Coil power consumption is only 4.8W at 23℃ ambient temperature. Detailed parameters are as follows:

Suggerimenti per la selezione:

Il coil rated voltage should match the control system supply, considering power fluctuations.

Per ridurre il riscaldamento della bobina, utilizzare la funzione della tensione di mantenimento (40%~100% Un), ma assicurarsi che la tensione di mantenimento non sia inferiore alla tensione operativa e non superi la tensione continua massima.

La resistenza della bobina aumenta a 85 ℃ e la tensione operativa cambierà di conseguenza; consentire un margine sufficiente nelle applicazioni pratiche.

Approvazioni e conformità di sicurezza

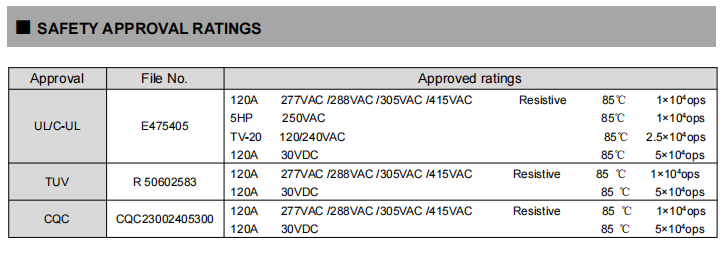

Il FH63NE has obtained three major international certifications: UL, TUV, and CQC, covering multiple load types as detailed below:

Adattabilità ambientale e prestazioni meccaniche

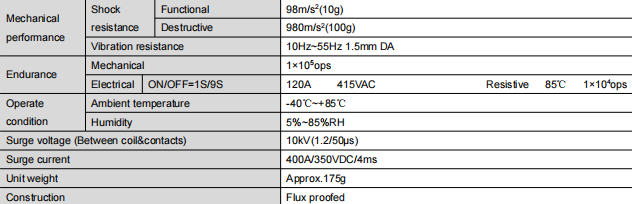

Il FH63NE operates over an ambient temperature range of -40℃ to 85℃ and humidity range of 5% to 85% RH. With UL Class F insulation material, it ensures stable operation even at high temperatures. Vibration resistance: 10Hz~55Hz, 1.5mm amplitude; shock resistance: functional 98m/s² (10g), destructive 980m/s² (100g).

Il product features a flux-proofed construction, suitable for PCB wave soldering. Recommended soldering temperature is 260℃±5℃ for 3–5 seconds. Unit weight is approximately 175g, with a compact design for easy system integration.

Dimensioni e note di installazione

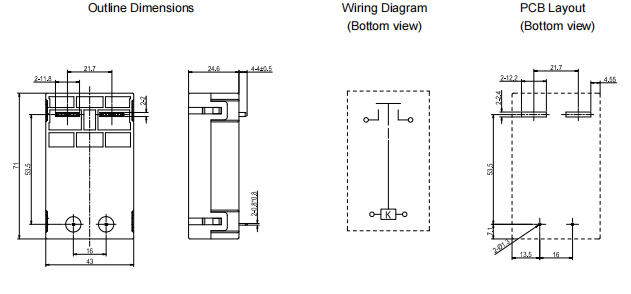

Dimensioni contorno: 71×43×24,6 mm (L×L×A).

Spaziatura pin e layout PCB: per dimensioni senza tolleranze specificate, tolleranza ≤1mm ±0,2mm, tolleranza 1mm~5mm ±0,3mm, tolleranza ≥5mm ±0,5mm; La tolleranza non specificata del layout PCB è sempre ±0,1 mm.

Saldatura: terminali di carico in rame – temperatura di saldatura consigliata 260 ℃ ± 5 ℃, tempo 3–5 secondi; evitare temperature elevate prolungate per evitare danni alla bobina o ai contatti.

Protezione: struttura a prova di flusso, resistente alla contaminazione del flusso di saldatura ad onda, ma non deve essere immersa in solventi detergenti.

Manipolazione: evitare cadute o impatti esterni per evitare la deformazione dei contatti o la deviazione dei parametri.

Scenari applicativi tipici

Con la sua capacità di commutazione ad alta corrente da 120 A e l'elevata affidabilità, l'FH63NE viene utilizzato principalmente in:

La nuova energia fotovoltaica : Supporta il controllo della stringa FV e del circuito ad alta corrente, adatto per la disconnessione di sicurezza lato CA nei sistemi di energia solare.

Alimentatori : Commutazione del carico per alimentatori industriali e sistemi UPS.

Pile di ricarica per veicoli elettrici : Controllo on/off della corrente per le apparecchiature di ricarica dei veicoli elettrici.

L'ampio intervallo di temperature operative e l'eccellente design di isolamento e resistenza alla tensione lo rendono particolarmente adatto per ambienti esterni e industriali difficili.
