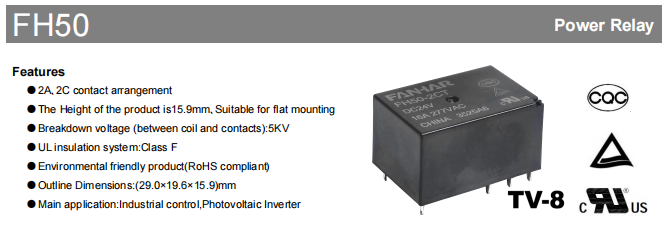

Relè industriale FH50

Nell'attuale contesto in rapida evoluzione dell'automazione industriale e delle energie rinnovabili, i requisiti per i componenti fondamentali del sistema, i relè, hanno superato il ruolo fondamentale di "attivazione e disattivazione dei circuiti". Ora devono resistere ad ambienti più difficili, gestire carichi di potenza più elevati, garantire una maggiore longevità e rispettare le rigorose normative ambientali globali. Oggi forniamo un'analisi approfondita del relè ad alta potenza FH50, un dispositivo ad alte prestazioni da 16 A progettato specificamente per applicazioni impegnative come il controllo industriale e gli inverter fotovoltaici.

Vantaggi fondamentali

L'FH50 rappresenta più di un semplice relè; è un impegno solido per la stabilità del sistema. I suoi punti di forza sono evidenti nei seguenti aspetti:

Design ad alta densità, installazione flessibile

Con dimensioni compatte di soli 29,0 mm (L) x 19,6 mm (L) x 15,9 mm (A), il suo ingombro ridotto lo rende eccezionalmente adatto per il montaggio piatto. Ciò consente di risparmiare effettivamente spazio prezioso sul PCB, allineandosi perfettamente con la tendenza moderna verso la miniaturizzazione e il design ad alta densità nelle apparecchiature industriali. La sua struttura leggera, circa 16,5 g, facilita inoltre l'assemblaggio e la produzione automatizzati.

Isolamento elettrico e sicurezza

Tensione di resistenza ultraelevata: la rigidità dielettrica tra la bobina e i contatti raggiunge un sorprendente valore di 5000 V CA. Ciò garantisce un forte isolamento elettrico del sistema, salvaguardando così i circuiti di controllo a bassa tensione da errori sul lato ad alta tensione, una caratteristica vitale nelle applicazioni ad alta tensione come gli inverter fotovoltaici.

Grado di isolamento: la resistenza di isolamento iniziale raggiunge 1000 MΩ (a 500 V CC), garantendo una corrente di dispersione trascurabile.

Sistema di isolamento UL Classe F: indica che i materiali isolanti possono resistere a temperature fino a 155°C, fornendo un notevole margine di sicurezza e una migliore affidabilità.

Potente capacità di movimentazione del carico

Carico nominale 16 A: può gestire facilmente un carico resistivo da 16 A a 277 V CA, con una potenza di commutazione massima fino a 4432 VA. Ciò è sufficiente per azionare diversi macchinari industriali, motori, riscaldatori e altri dispositivi.

Contatti di alta qualità: utilizza materiale di contatto AgSnO2 (ossido di stagno d'argento) sostenibile dal punto di vista ambientale. Rispetto al tradizionale AgCdO, AgSnO2 offre resistenza alla saldatura e all'erosione dell'arco, garantendo prestazioni eccezionali in applicazioni ad alta corrente e ad alto spunto e prolungando notevolmente la durata elettrica.

Capacità di carico minimo: supporta carichi minimi fino a 5 V CC 100 mA, consentendone l'uso in alcuni scenari di commutazione del segnale, migliorandone così la versatilità.

Risposta rapida ed elevata robustezza

Funzionamento rapido: tempo di funzionamento ≤10 ms, tempo di rilascio ≤ 5 ms, che soddisfa i requisiti di reazione rapida nei sistemi di controllo industriale.

Ampia adattabilità ambientale: l'intervallo di temperatura operativa va da -40°C a 85°C, con un intervallo di umidità dal 5% all'85%. Funziona in modo affidabile sia in condizioni di freddo estremo che di caldo intenso.

Eccellenti prestazioni meccaniche: presenta una resistenza agli urti di 10 g (operativa) e 100 g (catastrofica), oltre alla resistenza alle vibrazioni da 10 Hz a 55 Hz, DA 1,5 mm. Ciò garantisce un funzionamento affidabile in ambienti industriali esposti a vibrazioni e impatti meccanici.

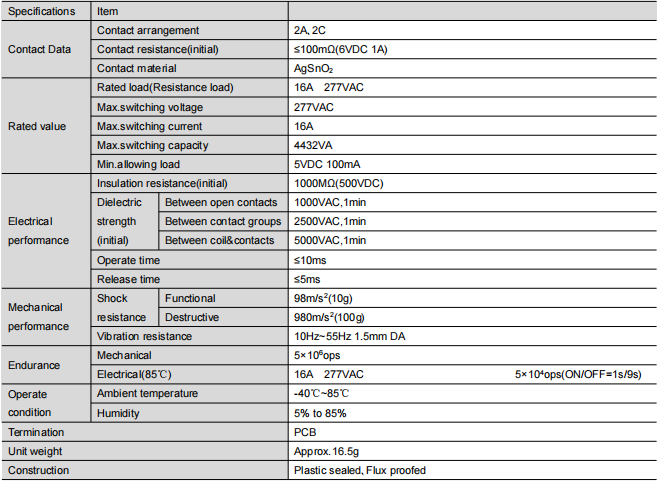

Analisi approfondita dei parametri tecnici (essenziale per la selezione)

Per aiutarvi a fare una selezione più precisa, forniamo un'interpretazione più approfondita dei principali parametri tecnici:

Applicazioni tipiche: oltre il fotovoltaico e il controllo industriale

Sebbene le sue applicazioni principali siano il controllo industriale e gli inverter fotovoltaici, in base alle sue prestazioni, l'FH50 è ampiamente utilizzato anche in:

Inverter FV: Per circuiti di commutazione e protezione sia sul lato corrente continua che su quello alternato. La caratteristica di elevata tensione di resistenza si adatta perfettamente all'ambiente ad alta tensione dei sistemi fotovoltaici.

Pannelli di controllo industriali: funzionano come intermediari tra PLC, timer, controlli della temperatura e carichi esterni, inclusi motori, elettrovalvole e riscaldatori.

Smart Home/Building Automation: utilizzato nella regolazione dell'illuminazione ad alta potenza, nei sistemi HVAC, nella gestione delle pompe, ecc.

Apparecchiature di ricarica per veicoli elettrici: nelle pile di ricarica CA, funzionano come componente chiave per il controllo pilota e la commutazione del circuito principale.

Gestione dell'alimentazione: per la commutazione dell'alimentazione e il controllo dell'uscita in apparecchiature come UPS e regolatori di tensione.

Guida alla scelta e all'utilizzo: come fare la scelta migliore?

La documentazione evidenzia due tipologie strutturali, fondamentali per il processo di selezione:

Tipo a prova di flusso:

Ambiente consigliato: ambienti puliti, come all'interno di elettrodomestici o armadi di distribuzione con aria condizionata. Impedisce efficacemente ai gas di flusso di entrare nel relè durante il processo di saldatura del PCB.

Nota: non fornisce una protezione completa contro l'infiltrazione di gas corrosivi esterni (come H2S, SO2, NO2) e particolato.

Tipo sigillato in plastica:

Ambiente consigliato: condizioni sporche o abrasive, inclusi impianti chimici, macchinari esterni o officine con elevate concentrazioni di polvere. I suoi contatti interni sono completamente isolati dall'ambiente esterno, offrendo resistenza alla corrosione e protezione dalla polvere.

Conclusione: se hai requisiti estremi di affidabilità a lungo termine o non puoi prevedere l'ambiente operativo finale, optare per il tipo sigillato in plastica è la soluzione più robusta.

Promemoria di installazione e progettazione

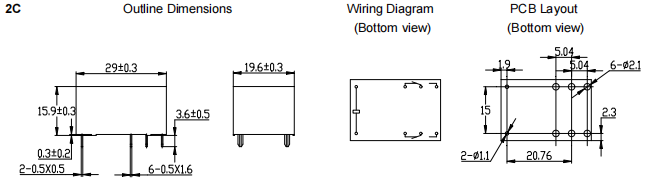

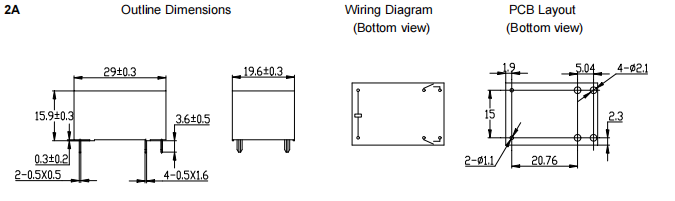

Attenersi rigorosamente alla tolleranza consigliata per il layout del PCB (±0,1 mm) e alle tolleranze delle dimensioni del contorno per garantire la corretta qualità di montaggio e saldatura.

Durante la movimentazione e l'installazione del prodotto, evitare di farlo cadere o di sottoporlo a forti urti, poiché ciò potrebbe causare modifiche ai suoi parametri interni.

Riepilogo e prospettive

Il relè ad alta potenza FH50, caratterizzato da dimensioni compatte, tensione di isolamento fino a 5 KV, capacità di carico significativa di 16 A e certificazioni di sicurezza internazionali complete (UL, TUV, CQC), rappresenta una scelta formidabile per i settori del controllo industriale e delle energie rinnovabili. Supera un semplice componente di commutazione; agisce come un alleato vitale che garantisce prestazioni durature e affidabili del tuo sistema e migliora la competitività sul mercato dei tuoi prodotti.

L'FH50 è un'opzione esemplare per chi è alla ricerca di un relè di potenza ad alte prestazioni e ad alta affidabilità, che merita esplorazione e valutazione. Contattaci immediatamente per ottenere campioni e assistenza tecnica e consenti all'FH50 di proteggere il tuo prossimo progetto!

Dichiarazione di non responsabilità: i parametri in questo articolo sono compilati sulla base di schede tecniche pubbliche. Per la selezione e il design specifici, fare riferimento all'ultima scheda tecnica ufficiale. Le specifiche del prodotto sono soggette a modifiche senza preavviso.
