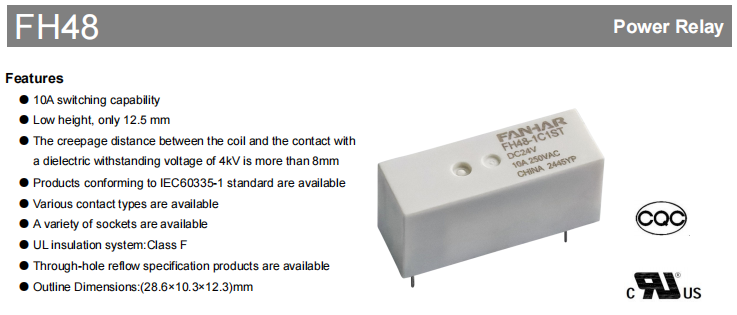

Relè industriale FH48

Le apparecchiature di automazione, gli elettrodomestici e i sistemi di controllo industriale si affidano tutti ai relè perché sono affidabili e poco ingombranti. Questo scopo è esattamente lo scopo per cui è stato progettato il relè della serie FH48. Integra un'elevata capacità di commutazione. Ha anche un design ultrasottile. Ha prestazioni di isolamento. Dispone di numerose certificazioni. Ciò fornisce agli ingegneri una soluzione robusta e compatta.

Vantaggi fondamentali

L'essenza della serie FH48 risiede nel suo preciso equilibrio ingegneristico. Nonostante le sue dimensioni compatte di 28,6×10,3×12,3 mm, è in grado di commutare carichi fino a 10 A. La sua altezza ultraridotta di soli 12,5 mm è particolarmente degna di nota, poiché libera spazio prezioso per dispositivi elettronici sempre più sottili e layout PCB ad alta densità. Il prodotto utilizza un design resistente al flusso o una struttura interamente sigillata in plastica, respingendo efficacemente polvere, umidità e gas dannosi (come H₂S e SO₂), garantendo così un funzionamento stabile in un ampio spettro di temperature da -40 ℃ a 85 ℃ e adattandosi a vari ambienti, dalle camere bianche alle camere bianche. ambientazioni industriali.

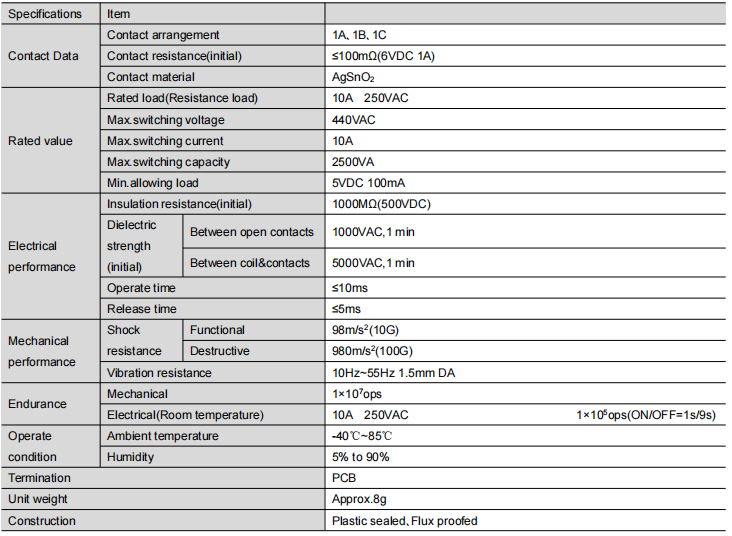

Principali parametri tecnici e prestazioni

Questa serie di relè offre prestazioni eccezionali e dettagli affidabili:

Prestazioni elettriche : Utilizza materiale di contatto in ossido di argento e stagno (AgSnO₂), che offre una forte resistenza all'erosione dell'arco. La resistenza di contatto iniziale è pari a ≤100 mΩ, garantendo un basso consumo energetico e una lunga durata. La resistenza di isolamento raggiunge i 1000 MΩ e la rigidità dielettrica tra la bobina e i contatti è di 5000 V CA, garantendo una robusta barriera di sicurezza.

Meccanica e durevolezza : I tempi rapidi di funzionamento e rilascio (≤10ms / ≤5ms) garantiscono una risposta rapida. La resistenza meccanica arriva fino a 10 milioni di operazioni. Con un carico nominale di 10 A 250 V CA, la resistenza elettrica raggiunge anche 10 milioni di operazioni, soddisfacendo le esigenze di funzionamento stabile a lungo termine.

Guida flessibile : Fornisce un'ampia gamma di opzioni di tensione della bobina da 5 V CC a 60 V CC, con un consumo energetico compreso tra 250 mW e 300 mW, facilitando l'integrazione perfetta con diversi circuiti di controllo.

Guida flessibile alla configurazione e alla selezione

La serie FH48 fornisce configurazioni altamente flessibili per soddisfare le diverse esigenze di progettazione dei circuiti:

Modulo di contatto : Offre tre configurazioni essenziali: 1A (normalmente aperto), 1B (normalmente chiuso) e 1C (commutazione).

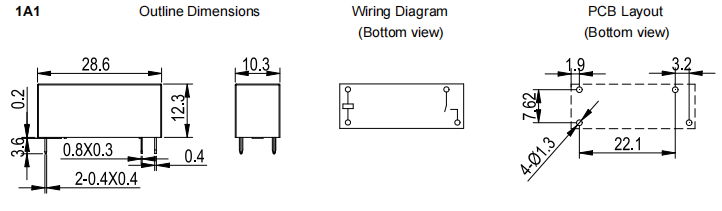

Tipo di montaggio : Sono supportate molte configurazioni di pin PCB (Tipo 1, 2, 3), con schemi dimensionali completi e linee guida di cablaggio per integrarli.

Livello di protezione :La scelta tra il tipo standard resistente al flusso e la versione completamente sigillata in plastica dipende dall'ambiente operativo.

Il codice d'ordine "FH48-1A1ST-XXXDC12V" indica chiaramente il tipo, la forma dei contatti, lo stile di montaggio, la costruzione, il materiale dei contatti e la tensione della bobina, facilitando una selezione accurata.

Approvazioni e conformità di sicurezza

Il prodotto ha ottenuto numerose certificazioni di sicurezza tradizionali a livello internazionale, tra cui:

UL / cUL (file n. E475405)

TÜV (file n. R 50610371)

CQC (file n. CQC23002412542)

Queste certificazioni comprendono diversi valori di tensione e circostanze di carico, dimostrando che il relè FH48 aderisce a rigorosi standard di sicurezza internazionali ed è adatto per l'uso nei mercati globali, in particolare in settori come quello degli elettrodomestici (IEC60335-1) e del controllo industriale.

Aree di applicazione

Grazie alle prestazioni affidabili e al design compatto, il relè della serie FH48 è ampiamente utilizzato in:

Elettrodomestici : Controllo principale o commutazione di potenza in condizionatori, lavatrici, lavastoviglie, ecc.

Controllo industriale : Moduli di uscita per controller logici programmabili, controller motore e strumentazione.

Attrezzatura di potenza : Sistemi UPS, moduli di distribuzione dell'energia, contatori intelligenti.

Infrastruttura di comunicazione: apparecchiature della stazione base, amministrazione dell'energia di rete.

Veicoli a nuova energia : Circuiti supplementari per la gestione della batteria, regolazione della carica, ecc.

Conclusione

Grazie alle prestazioni elettriche, alla robusta struttura meccanica, alle opzioni di progettazione flessibili e alle certificazioni di sicurezza complete, il relè della serie FH48 è diventato la scelta ideale per applicazioni che richiedono elevata affidabilità e design salvaspazio. Non è semplicemente un componente ma un collaboratore essenziale per garantire il funzionamento affidabile e sicuro delle vostre apparecchiature.
