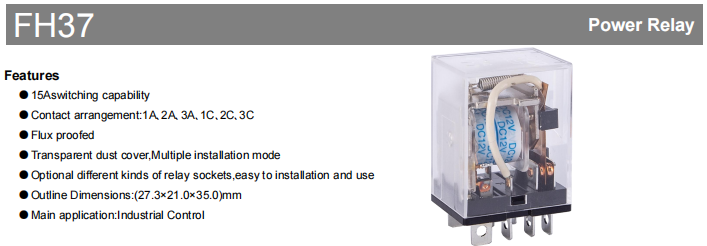

Il Relè FH37 è un componente di controllo ad alta affidabilità costruito principalmente per situazioni industriali severe. Integra un'elevata capacità di commutazione fino a 15 A, configurazioni di contatti flessibili, una struttura meccanica robusta e comode funzionalità di installazione. Il prodotto incorpora un design a prova di flusso e viene fornito con una copertura antipolvere trasparente, supporta molteplici modalità di installazione ed è compatibile con varie prese relè. Mira a fornire una soluzione di controllo del carico affidabile, duratura e di facile manutenzione per i sistemi di automazione industriale. Questa specifica fornisce una panoramica completa delle sue caratteristiche tecniche e dei parametri prestazionali per supportare la selezione e l'applicazione.
Caratteristiche principali del prodotto
Il main strength of the FH37 relay lies in its outstanding electrical and mechanical performance. It has a switching capability of up to 15A, accommodating loads of 250VAC and 30VDC, with a maximum switching capacity of 3750VA (450W). The relay contacts consist of AgSnO₂ (Silver Tin Oxide), providing conductivity and extended durability.
Il design emphasises convenience and reliability for industrial applications. The flux-proof design safeguards internal components from contamination during soldering, while the transparent dust cover facilitates straightforward visual assessment of the relay condition. With compact dimensions of 27.3 × 21.0 × 35.0 mm and a PCB insertion mounting style, it is suitable for high-density layouts. Its modular design further simplifies installation and maintenance.
Specifiche tecniche dettagliate

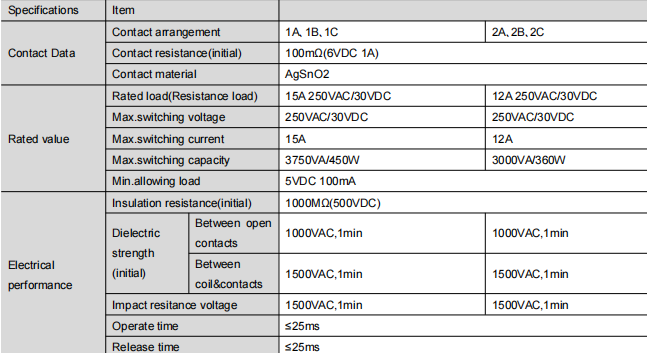

Prestazioni elettriche
Configurazioni dei contatti: disponibili in moduli come 1A, 1B, 1C, ecc.
Resistenza di contatto iniziale: ≤ 100 mΩ (misurata a 6 V CC, 1 A).
Carico nominale: 15 A a 250 V CA / 30 V CC (carico resistivo).
Tensione di commutazione massima: 250 V CA / 30 V CC.
Corrente di commutazione massima: 15 A.
Resistenza di isolamento: ≥ 1000 MΩ (a 500 V CC).
Rigidità dielettrica:
Tra contatti aperti: 1000VAC per 1 minuto.
Tra bobina e contatti: 1500 V CA per 1 minuto.
Velocità di commutazione: tempo di funzionamento ≤ 25 ms, tempo di rilascio ≤ 25 ms.
Durata elettrica: 100.000 operazioni al carico resistivo nominale (15 A, 250 V CA/30 V CC), con un ciclo ON/OFF di 1 s/9 s a temperatura ambiente.

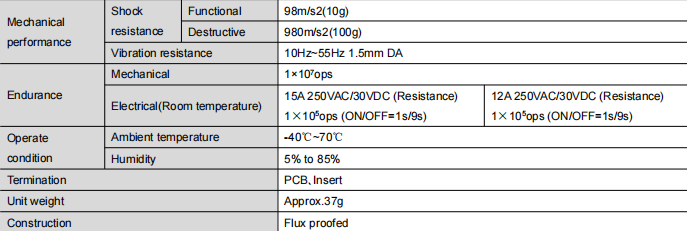

Prestazioni meccaniche e ambientali
Vita meccanica: fino a 10.000.000 di operazioni.
Resistenza agli urti:
Funzionale: 98 m/s² (10 g).
Distruttivo: 980 m/s² (100 g).
Resistenza alle vibrazioni: 10 Hz–55 Hz, DA 1,5 mm.
Temperatura operativa: da -40 ℃ a 70 ℃.
Umidità operativa: dal 5% all'85% di umidità relativa (senza condensa).
Caratteristiche fisiche
Tipo di terminale: stile di inserimento PCB.
Peso: ca. 37 grammi.
Costruzione: design sigillato a prova di flusso.
Informazioni sull'installazione e sulle dimensioni

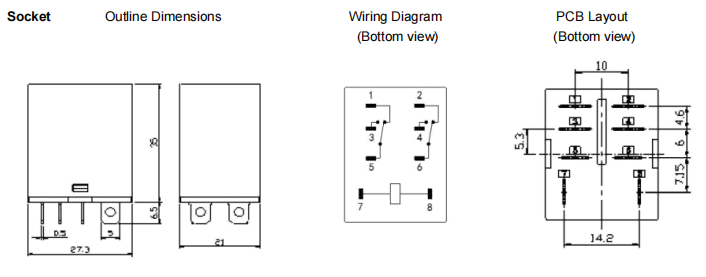

Per le posizioni dettagliate dei fori di montaggio e le dimensioni del layout, fare riferimento ai disegni del prodotto (indice di riferimento: [38, 113, 925, 346]).
Note sulla tolleranza:
Tolleranze dimensionali del contorno:
≤ 1 mm: ± 0,2 mm
1 mm e <5 mm: ±0,3 mm
≥5 mm: ±0,5 mm
Tolleranze del layout PCB (se non diversamente specificato): ±0,1 mm
Sommario
Il FH37 series relay stands as a reliable foundation for controllo industriale applicazioni, grazie all'elevata capacità di commutazione, all'eccezionale longevità meccanica ed elettrica, alla forte resilienza ambientale e al design dell'installazione incentrato sull'utente. Non solo soddisfa i rigorosi requisiti di funzionamento affidabile in ambienti difficili, ma migliora anche la manutenibilità del sistema attraverso la sua architettura trasparente e modulare. Scegliendo l'FH37, riceverai un componente fondamentale per il tuo sistema di controllo, che durerà e sarà stabile.
