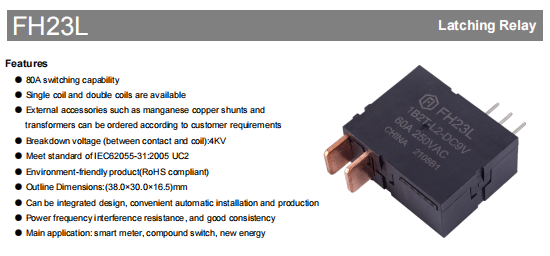

Il FH23L è una prestazione elevata relè di ritenuta elettrico progettato per contatori intelligenti, interruttori composti e nuove applicazioni energetiche. Con una potente capacità di commutazione di 80 A e prestazioni elettriche eccellenti, l'FH23L mantiene un funzionamento stabile in ambienti difficili e soddisfa i requisiti dello standard IEC62055-31:2005 UC2.

Vantaggi fondamentali

Efficienza energetica: il design a ritenzione magnetica richiede energia elettrica solo durante lo stato di commutazione, riducendo significativamente il consumo di energia

Ultra carico: corrente di commutazione massima di 80 A, capacità di commutazione di 15.000 VA, soddisfa l'elevata richiesta di potenza

Lunga durata: Vita meccanica fino a 100.000 cicli, vita elettrica 5.000 cicli (standard UC2)

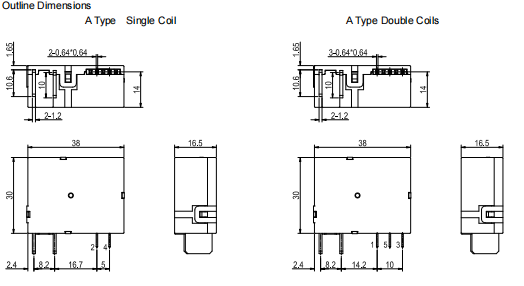

Design compatto: dimensioni compatte di 38,0 x 30,0 x 16,5 mm, facile per l'installazione automatizzata

Conformità ambientale: prodotto ecologico conforme alla direttiva RoHS

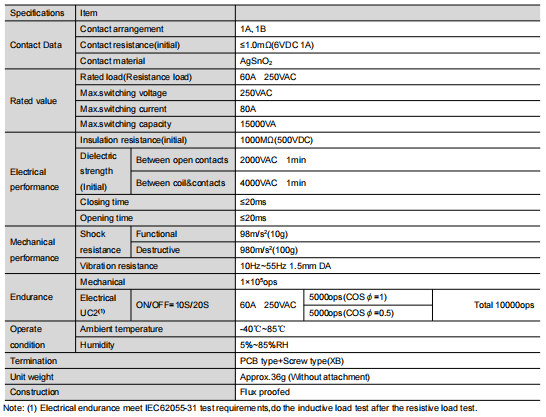

Punti salienti dei parametri tecnici

Caratteristiche Elettriche

Resistenza di contatto: ≤1,0 mΩ (valore iniziale)

Resistenza di isolamento: 1000 MΩ (500 V CC)

Resistenza alla tensione: 2000 V CA (1 minuto)

Tempo di commutazione: ≤20ms (chiuso/disconnesso)

Adattamento ambientale

Temperatura operativa: -40 ℃ ~ 85 ℃ Ampio intervallo di temperature

Intervallo di umidità: 5% ~ 85% RH

Resistenza alle vibrazioni: 10 Hz ~ 55 Hz, ampiezza 1,5 mm

Resistenza agli urti: funzionale 98 m/s²(10 g), distruttiva 980 m/s² (100 g)

Configurazioni versatili

Il FH23L provides flexible configuration options to meet the needs of different applications:

Opzioni del tipo di bobina

Versione Single Coil: salvaspazio, semplifica il cablaggio

Versione Dual Coil: controllo indipendente di apertura e chiusura, funzionamento più affidabile Affidabile

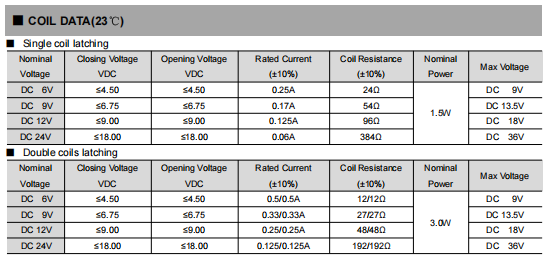

Specifica della tensione

Supporta una varietà di tensioni CC: 6 V/9 V/12 V/24 V, ciascuna specifica di tensione fornisce parametri dettagliati di tensione di blocco/rilascio

Accessori opzionali

Accessori esterni come shunt e trasformatori in rame-manganese sono disponibili in base alle esigenze del cliente

Scenari applicativi tipici

Sistema di misurazione intelligente: controllo preciso, funzionamento a basso consumo energetico

Nuove apparecchiature energetiche: inverter solari, sistema di controllo dell'energia eolica

Dispositivo di commutazione composito: alta affidabilità Commutazione di circuito

Sistema Smart Home: montaggio su guida DIN, risparmio di spazio

Consigli per l'installazione e l'uso

La tensione di pilotaggio consigliata è 1~1,5 volte la tensione nominale

Ampiezza dell'impulso ≥ 50 ms, evitare un'energizzazione prolungata (più di 1 minuto)

Per i terminali di carico si consiglia la saldatura a punti, evitare la saldatura a riflusso o la saldatura a onda

Confermare lo stato dei relè prima dell'uso e ripristinarli se necessario

Servizio personalizzato

FH23L supporta la personalizzazione personalizzata, incluso il materiale dei contatti, il tipo di montaggio su PCB, la configurazione della bobina, ecc. Il nostro team di ingegneri può fornirti supporto tecnico e soluzioni professionali.

Contattaci oggi per la configurazione ottimale dei relè elettrici bistabili FH23L, fornendo soluzioni di commutazione affidabili per il tuo contatore intelligente e nuovi progetti energetici!

Il FH23L Latching Relay delivers high-performance switching with 80A capacity and 15000VA rating, featuring energy-efficient operation (zero power in steady state) and extended lifespan (100,000 mechanical operations). Its compact 38×30×16.5mm design withstands extreme temperatures (-40℃ to 85℃), making it ideal for smart meters, renewable energy systems, and industrial automation. Available in single/dual coil configurations (6-24VDC) with custom accessory options, this RoHS-compliant, ISO-certified relay offers reliable power control.
